电容式传感器以开放式电容器作为传感元件，可将被测物体的位移距离转换成为电容的变化量。长江传感CC系列电容式传感器可检测各种形状和材料（固体、液体、粘性、粉末状等）的物体，被广泛应用于食品制药、农牧环保、物流仓储等行业。

电容式传感器工作原理

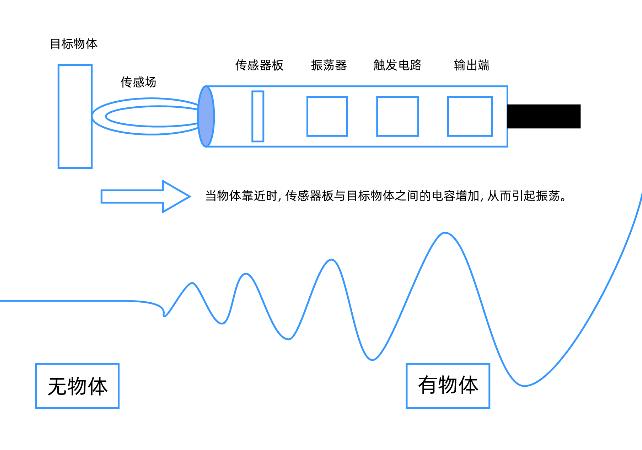

电容式传感器工作原理图

电容传感器结构内具有四个基本元件，即传感器板、振荡器、触发电路和输出端。目标物体和传感器板构成了振荡器反馈电路。当物体和传感器板靠近时，位于传感器主侧的电容器会增大电容量，振荡电路会改变振荡的强度和频率，从而改变输出端开关装置的状态。物体越远离传感器前端时振荡幅度降低，而靠近时幅度增加。

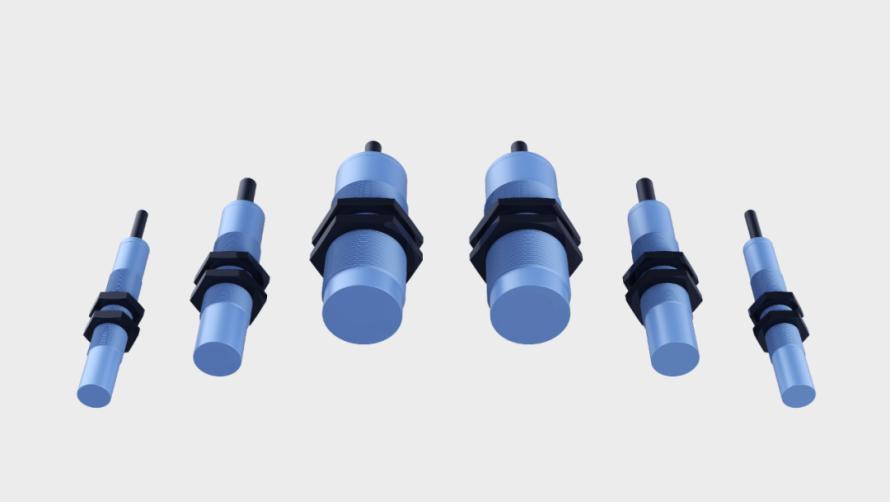

CC系列电容式传感器特点

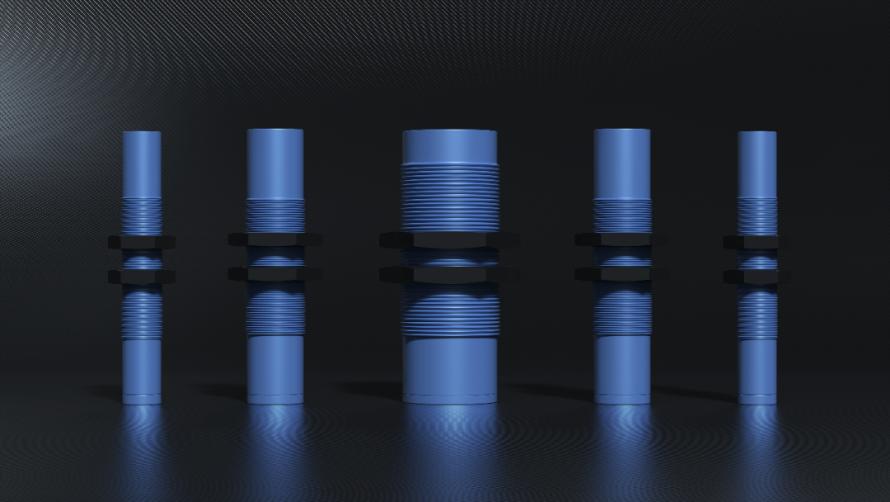

长江CC全系列产品都经过高温、低温、老化、振动、冲击、跌落、电源故障模拟、瞬变脉冲群、电磁干扰等二十多项严格检测。具有多重保护电路，抗干扰能力强，重复精度高，防护等级达到了IP67,有M12、M18、M30三种尺寸，检测距离分别为3mm\6mm、8mm\15mm和20mm\30mm，产品稳定可靠，适用于各类复杂环境。

①灵敏度高

电容式传感器具有灵敏度高、识别能力强等优点，这也是电容式传感器在一些环境中应用广泛的原因之一。电容式传感器有较强的环境适应能力，保证在恶劣环境下也可以正常使用。电容传感器对面积、位移等感应非常灵敏，可以测量到微小的位移量。使用非接触式测量时，电容式传感器具有平均效应，可以减少工件表面粗糙度对测量的影响。

②稳定性好

传感器的检测能力一般与电极材料无关，仅取决于电极的几何尺寸，且电容片具有强度高，温度系数好，介电系数稳定等优点，只要合理选用材料以及几何尺寸，就能够达到良好的检测效果。相较于电阻式传感器通电时会发热造成参数变化，电感式传感器检测距离会对有色金属产生衰减，电容传感器则受其影响较小。

③结构简单，适应性强

电容式传感器结构简单，易于制造。它能在高低温、强电磁场等各种恶劣环境条件下运行，适应性强，承受剧烈的温度变化后依然能够稳定输出，且距离无较大变化。即使在高压、高冲击和过载的情况下也能正常运行。此外，还可以缩小传感器的尺寸以满足一些特殊的测量要求。

安装方式

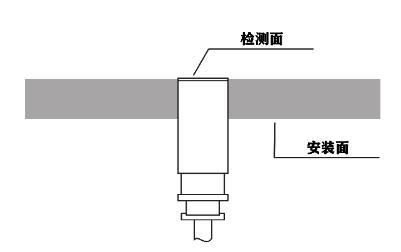

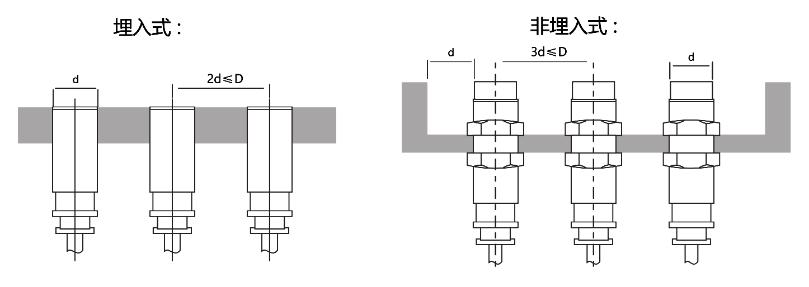

电容式传感器一般分为埋入式和非埋入式，两者安装方式也不相同，埋入式接近开关检测面和安装面齐平安装时，其它面埋入在安装表面内，不受影响， 参考下图
