ST推出高性能700V VIPerGaND/W高压转换器产品

在功率电子领域，追求更高效率、更高功率密度和更高工作频率的征程从未停止。传统的硅基功率MOSFET在经过数十年的发展后，已逐渐逼近其材料理论极限。而氮化镓（GaN）高电子迁移率晶体管（HEMT）作为一种宽禁带半导体器件，正以其卓越的材料特性，从物理层面带来了一场革命性的性能飞跃。

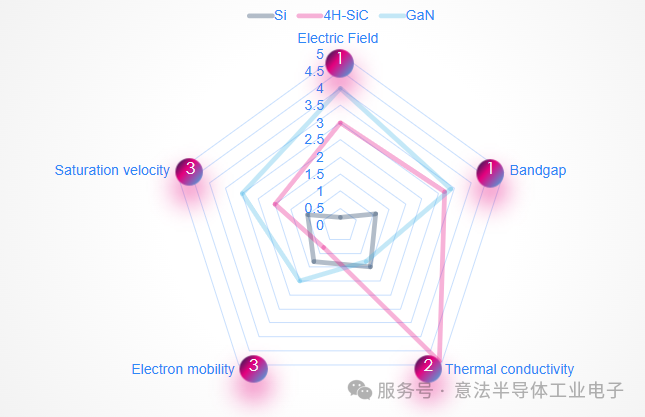

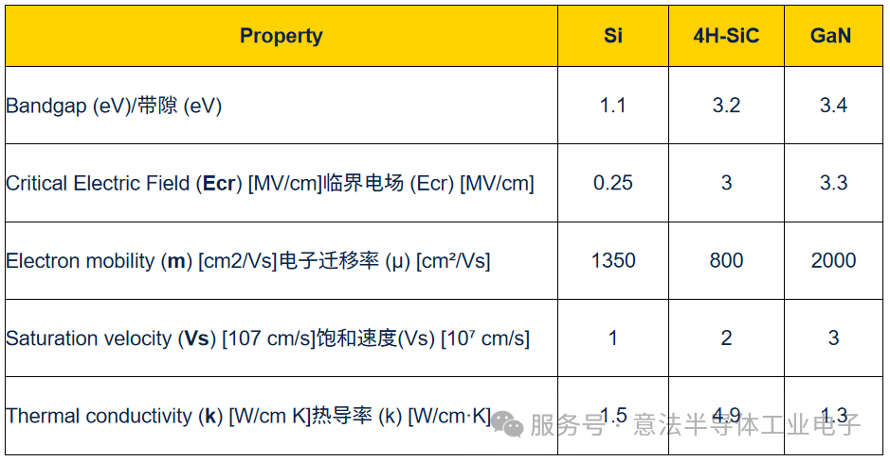

以下列举了硅（Si），碳化硅和氮化镓（GaN）不同的材料特性。

氮化镓（GaN）作为第三代宽禁带半导体材料，其物理特性从根本上突破了硅基器件的性能极限。GaN的禁带宽度（3.4eV）是硅（1.12eV）的3倍，这一特性直接决定了其在高压场景下的卓越表现。根据半导体击穿理论，材料的击穿电压VBD与临界电场强度Ec和漂移层厚度d满足：

VBD = Ec·d

GaN的临界电场强度Ec=3.3MV/cm是硅（0.3MV/cm）的10倍，这意味着在相同击穿电压下，GaN的漂移层厚度仅需硅的1/10。以650V器件为例，硅基MOSFET需要约22μm的漂移层，而GaN器件仅需2.2μm，这直接带来导通电阻的显著降低。

开关损耗是高频应用中的主要损耗来源。衡量器件开关性能的关键FOM是导通损耗与开关损耗的复合指标：

FOM = RDS(on) · Qg（或RDS(on) · Qgd）

其中：

• RDS(on)：导通电阻
• Qg：栅极总电荷
• Qgd：栅漏电荷（米勒电荷），是影响开关速度的最关键参数

GaN器件无需像MOSFET那样在导电沟道下方制作一个厚重的P-body区来防止穿通，这使得其寄生电容，尤其是米勒电容（Cgd）极大地降低。因此，其Qg和Qgd远低于同等RDS(on)的硅MOSFET。

公式推导开关损耗：

开关过程中的能量损耗（E_sw）可近似表示为：

E_sw ≈ ½ · Vds · Id · (tr + tf) = ½ · Vds · Id · (Qg / Ig)

其中tr/tf为上升/下降时间，Ig为栅极驱动电流。

由于GaN的Qg和Qgd极小，因此：

1. 开关速度极快（tr，tf可短至纳秒级别）。
2. 开关损耗（E_sw）极低。
3. 所需的驱动功耗（P_drive = f_sw · Qg · Vgs）也非常小。

因此GaN器件拥有更优的RDS(on) · Qg FOM，使其能在更高的频率下工作，而开关损耗仍低于硅MOSFET。这是实现高频高效电能转换的基础。

硅MOSFET内部存在一个寄生的体二极管（Body Diode）。当器件在桥式电路（如半桥、全桥）中硬开关工作时，互补导通的管子会迫使这个二极管进行导通和反向恢复，产生巨大的反向恢复损耗，其公式为：

E_rr = Qrr · Vds

其中Qrr是反向恢复电荷，这是一个非常大的值。

GaN HEMT是天然的单向器件，没有体二极管。它的反向导通是通过沟道反向导通实现的，其“反向恢复”过程仅仅是电子在沟道中的运动，因此其等效Qrr ≈ 0。

因此，零Qrr特性使得GaN在硬开关拓扑（如图腾柱PFC）中具有绝对优势，彻底消除了桥式电路中的“直通”风险和巨大的反向恢复损耗，进一步提升效率和可靠性。

上述参数优势分析在实际系统应用上带来的好处：
1. 超高效率：更低的导通损耗（低RDS(on)）和几乎可忽略的开关损耗（低Qg，E_sw）及反向恢复损耗（Qrr≈0），使得整机效率显著提升，尤其是在高频应用中。
2. 高功率密度：由于开关频率可大幅提升（从硅的几十kHz提升到GaN的数百kHz甚至MHz），系统中无源元件（电感、电容）的尺寸可以成比例地减小，从而极大提高功率密度（W/in³）。
3. 更小的系统尺寸与成本：磁元件和滤波电容尺寸更小，成本更低。

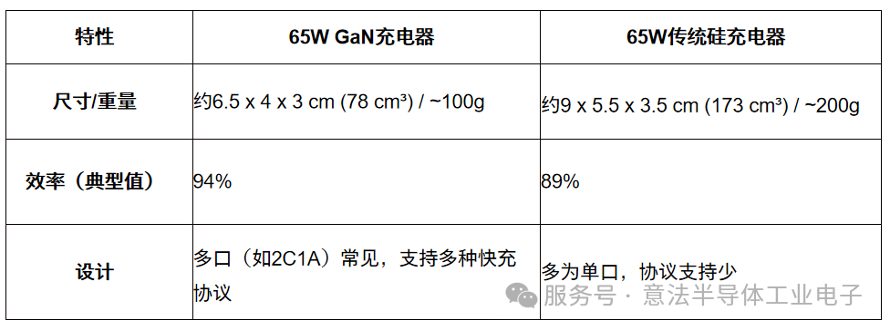

用一个市场上常见的65W功率档位来做一个具象化的对比：

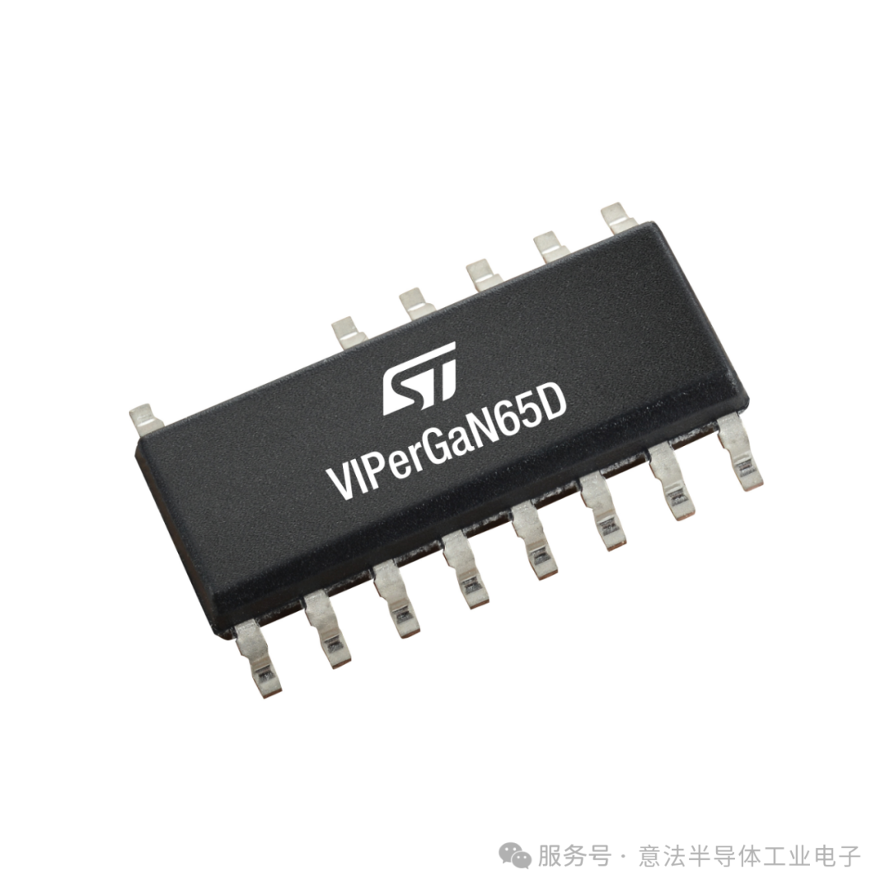

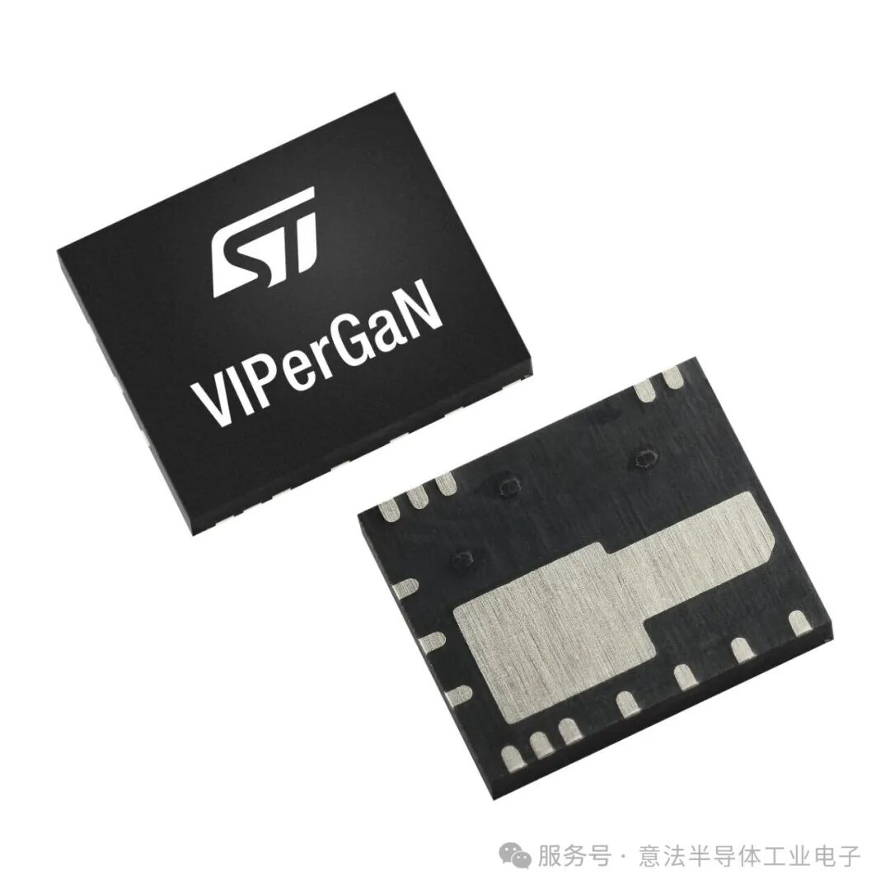

ST 2025年推出了一系列集成700V GaN HEMT的VIPerGaNW/D系列，增强产品应用的可靠性，可提供更加丰富的封装类型，可满足不同功率及应用的需求。

VIPerGaNW/D内部集成一个700V GaN（氮化镓）晶体管和QR反激控制器及典型的安全保护功能，降低了利用宽带隙技术提高功率密度和能效的技术门槛。GaN功率晶体管的最高开关频率为240kHz，开关损耗极小，可以搭配使用小体积变压器和无源元件等，减少系统成本。

关键特性：

• 集成先进的准谐振反激控制器和700V增强型GaN HEMT

• 嵌入高压启动

• 全面的保护功能（输入/输出OVP，Br-in/out，过载保护及过温保护）最大频率可支持240kHz

• 具有抖频功能，用于EMI抑制

• 极低的待机功耗小于30mW

• 动态消隐时间和可调谷底同步进一步提升轻载效率

• 自适应的Burst模式
