LC测量光幕的应用

来源：劳恩

发布时间：2026-05-12

应用介绍

LC测量光幕广泛应用于工业场景中，如纸板箱尺寸测量、轮胎分类、冲孔检测、木材剥皮控制、自动化喷涂光幕，小物体计数等。

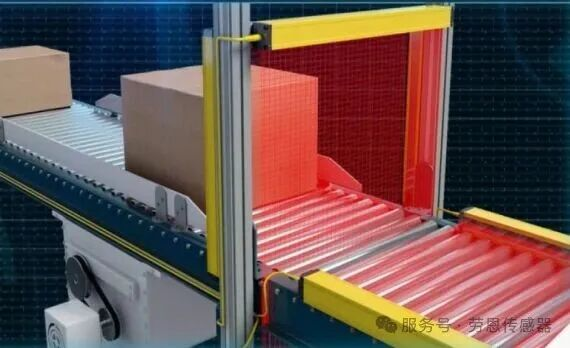

纸板箱尺寸测量

LC可以测量物体的长度、宽度、高度，并且将数据发送到后台程序来计算物体的体积合成运算。

当箱子在传送带上移动，并且通过测量光幕时，测量光幕可将箱子总共遮挡了实际的光束数量输出模拟量或者通过串口发送到后端的PLC上，并由PLC计算出箱体的长、宽、高。

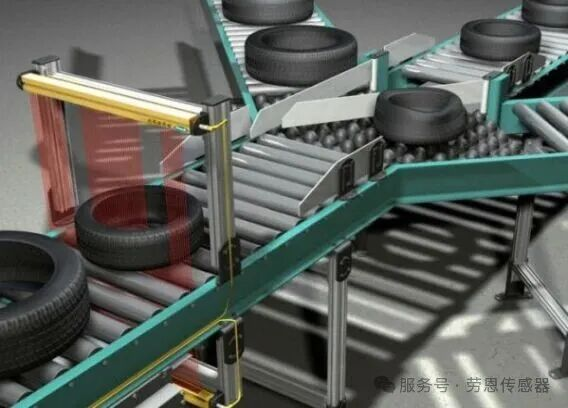

轮胎分类

通过轮胎的外形进行判断分检，采用两套红外测量光幕检测轮胎的内外径尺寸，测量结果通过RS485串口按MUDBUSRTU协议和PLC进行通讯，当PLC采集数据后判断出轮胎符合两个标准尺寸中的一个，会将轮胎输送到相应的输送带上，如果轮胎的尺寸不符合任何规格，将会被拒绝装箱。

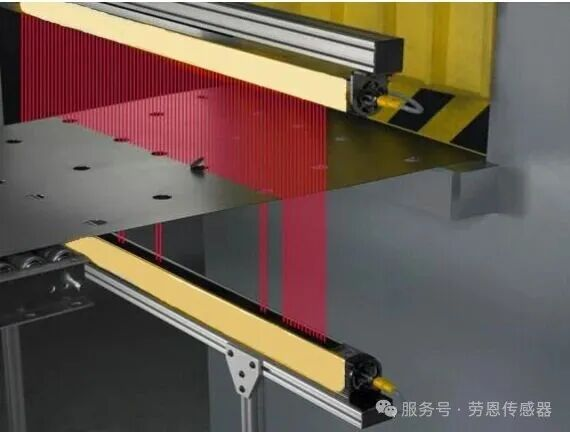

冲孔检测

LC测量钢板上的孔洞，如果孔洞超出钢板外或者未完全凿穿，LC检测光幕能判断孔洞尺寸不正确。

木材剥皮控制

进入剥皮设备前，测量原木外径。当木材剥皮机前进时，接收器算出总的被遮挡的光束数，然后转换成模拟信号传输给剥皮工位的控制系统，控制系统接收到模拟信号后，根据原木的大小调整夹具和剥皮刀具。

准确的测量原木尺寸能很好的保证生产的稳定性和剥皮设备不受损坏。

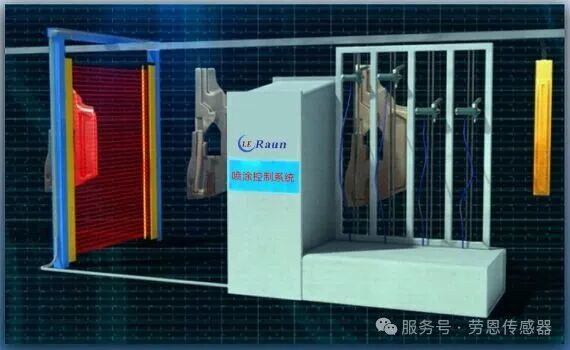

自动化喷涂光幕

当工件经过喷涂光幕时，光幕通过核心软件控制扫描方式计算工件的尺寸以及工件的形状，得到的数据通过RS485信号传输到喷涂控制系统，再通过喷涂控制系统软件编程设定，同时输出一个信号控制喷枪进行工件形状喷绘。

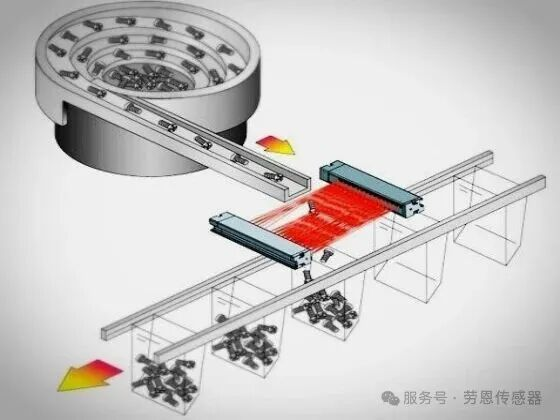

对掉落的小物体计数

计数的最小检测物体尺寸为0.5mm，在生产过程中小螺丝钉从供料桶中输送出来，掉落到塑料袋内，LC检测光幕对掉落的小螺丝钉计数，并监控每袋包装的数量，接收器的输出包含一个2ms的脉冲展示宽器（关联时）来提高计数精度。
