检测/测量光幕LC系列

来源：劳恩

发布时间：2026-05-12

产品简介

检测/测量光幕，具备纠偏检测、喷涂检测、尺寸测量、坐标定位等多种功能，秉持只有更精，更快，数据才会更准确的原则进行产品研发，投入市场。

产品特点

高速响应&超高分别率

LC测量光幕响应时间不止快一点，而是高速响应，是目前市场上速度最快的测量光幕之一，“高速扫描”功能缩短了运行时间，使响应时间提升为市场上普通测量光栅的三倍，所以，LC能检测以及测量高速运行的小物体，彰显快速可靠的检测功能优势。

超高分辨率

LC系列测量光幕具有2mm、2.5mm、5mm、7.5mm、10mm、15mm、20mm、30mm、40mm等光轴间距，即使在困难环境下也能检测到小型物体，“高精度扫描”功能不降低光轴间距的前提下，显著提高分辨率，确保可准确检测与测量任何尺寸的物体，智能且高效。

不惧严苛环境&操作简单

LC系列测量光幕所采用的电子元器件全为进口，具有耐低温，高温的性能，全贴片处理，同时具备高亮物体的检测稳定性以及超强的抗环境光干扰能力，可适应各种恶劣的环境使用，大大减少停机的时间，提高作业效率。

LC系列测量光幕不仅能高速检测物体，也能高效的操作，该测量光幕采用的是发射端三针插孔，让接线更简单，容易，有RS485、RS232、模拟量0-10V、模拟量4-20mA、开关量等多种信号输出。

扫描方式

平行扫描

扫描所有光束，发射器的发射与接收器的接收是一一对应关系。

平行扫描

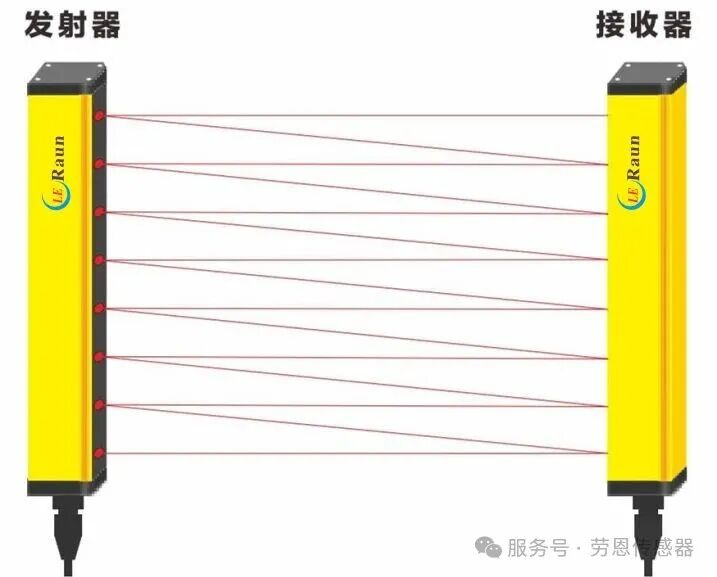

交叉检测

由平行扫描和倾斜光束组成，倾斜光束由发射器的第二通道对应接收器的第一通道；直到发射器的最后一条通道对应接收器的倒数第二通道，完成整个扫描。

交叉扫描

单边扫描

单边扫描只能用于检测光幕中被测物体上的边缘，这种扫描模式可以减少检测的时间。

工作原理

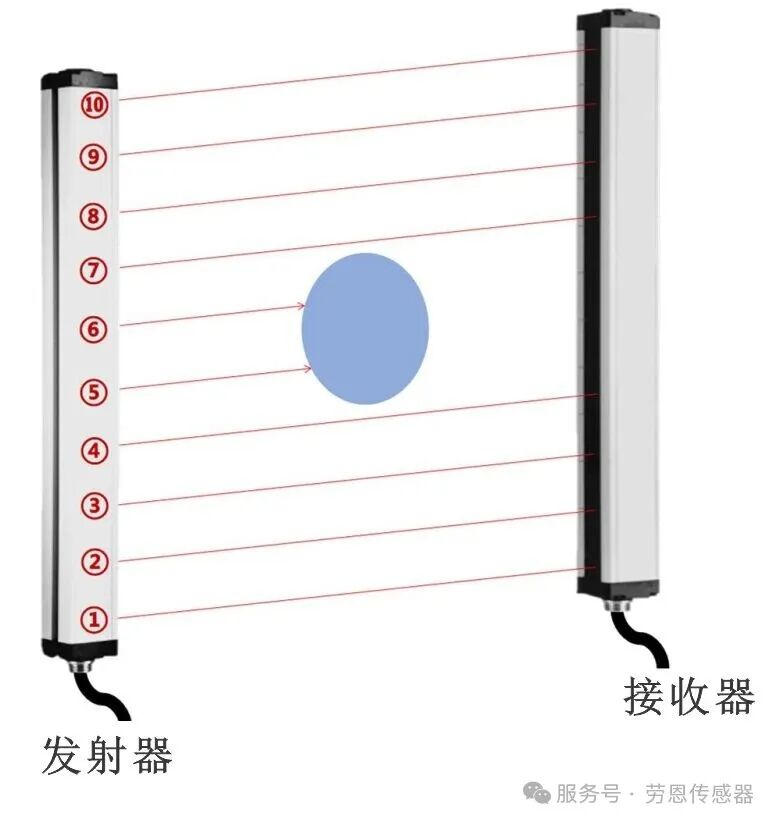

工作原理：LC系列测量光幕由成对的红外线发射器与接收器构成，所有的发射器包含一个外壳中，所有的接收器包含在另一个外壳中，放置好发射器与接收器之前物体将会遮挡一部分光线使其不能到达他们相应的接收器，使用同步扫描来识别哪些对或通道被挡住了，首先一个发射器发出的光脉冲而对应的接收器同时来寻找此脉冲，当找到后即完成一个通道的扫描，接着进行下一个通道，直到所有扫描都完成，此系统记录了那些通道受阻，那些通道畅通，然后基本用户定义的功能输出一个信号，该信号可以是开关量、模拟量、RS485、RS232等。
