金属烧结分流电阻器UCR10C系列

来源：Rohm(罗姆)

发布时间：2026-02-26

~实现业界超高额定功率！~

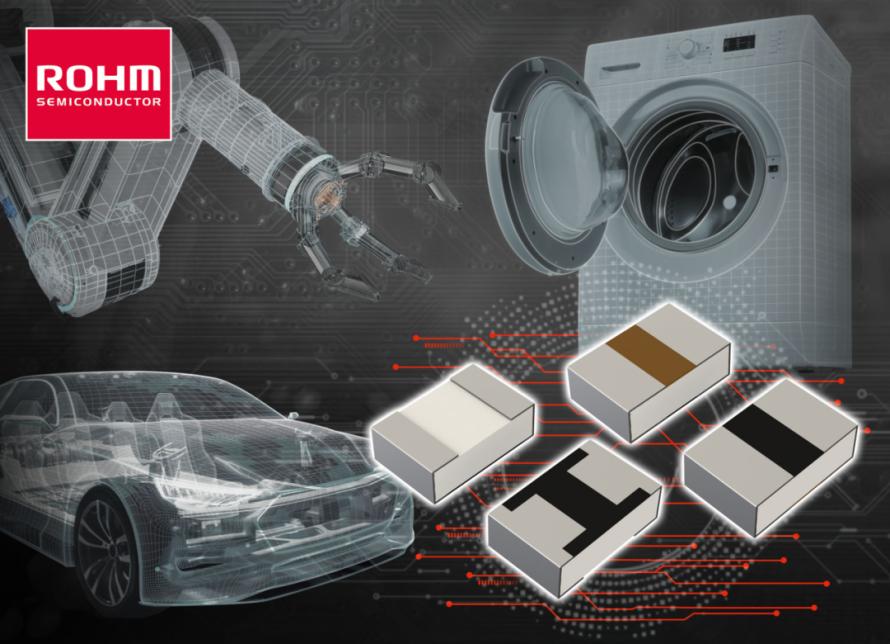

全球知名半导体制造商ROHM（总部位于日本京都市）宣布成功开发出在2012尺寸分流电阻器（10mΩ～100mΩ）领域实现业界超高额定功率的“UCR10C系列”产品。

在电流检测领域，无论是车载市场还是工业设备市场，都要求分流电阻器能够应对更大功率。另外，车载市场对高接合可靠性的需求、工业设备市场对更高精度的需求也逐年高涨。ROHM为满足这些多样化的需求，一直在大力开发适配度高的分流电阻器，为客户提供电流检测方面的出色解决方案。

新产品是利用烧结工艺在氧化铝基板上形成铜基电阻体制作而成的。通过优化散热结构，与包括厚膜型^*1和金属板型^*2产品在内的同等尺寸产品相比，其额定功率高1倍，达到1.0W和1.25W。这不仅能满足客户替换长边电极结构^*3产品和更大尺寸产品的需求，还可实现设备小型化并减少元器件数量。

而且，通过采用金属电阻体，还实现了低TCR^*4（0 to +60ppm / ℃）特性。由于能够抑制温度变化导致的误差，因此可实现高精度的电流检测。

此外，在温度循环可靠性方面，新产品也实现了与金属板型同等的耐久性（－55℃ /＋155℃ 1000次循环）。因此，即使在车载等温度变化剧烈的应用场景中，也能确保高接合可靠性，可长期稳定使用。另外，新产品还完全无铅，在RoHS不要求的部位也不含铅材料，可减轻环境负荷。

ROHM也已开始着手开发3216尺寸（2W）金属烧结分流电阻器“UCR18C系列”，不断扩充大功率、高精度、高可靠性兼具的产品阵容。

＜应用示例＞

车载、工业设备、消费电子等各种电流检测用途　

＜术语解说＞

*1) 厚膜型

采用金属玻璃材料作为电阻体的贴片电阻器。除成本优势外，因其电阻体覆膜较厚，在应对脉冲和浪涌方面具有出色的耐受性。

*2) 金属板型

采用金属板作为电阻体的贴片电阻器。其散热性能出色，因低TCR特性而可实现高精度，在性能方面更具优势。

*3) 长边电极结构

沿贴片电阻器本体的长边配置电极的结构。相较于沿短边配置电极的一般结构，这种结构的散热效率更好，可支持大功率应用。

*4) TCR（Temperature Coefficient of Resistance：电阻温度系数）

表示电阻器的阻值随温度变化而变化多少的指标。数值越低，相对环境温度变化的电阻值变化越小，性能越稳定。

UCR10C的TCR因阻值而异。另外，所提供的TCR为10mΩ产品在+25/+155℃范围内的保证值。
