激光位移传感器BD系列(正反射型)：稳定测量镜面或透明材质

来源：奥托尼克斯

发布时间：2026-02-06

BD series

BD系列激光位移传感器可通过检测位移量来测量目标物体的厚度，宽度，水平差，视差，弯曲，平整度。不论何种目标颜色或材料，传感器均可提供准确而稳定的测量结果。传感器头部和放大器单元可拆卸，以便于维护，最多可以互连8个传感器放大器单元，且具有防止相互干扰功能。

主要功能

• 基准距离:

- 漫反射类型:30/65/100/300/600 mm

- 正反射型:30/65/100 mm

• 可拆卸的传感器头部/放大器单元易于维护

• 最大分辨率:1㎛(因型号而异)

• 对检测物体的颜色和材质检测影响小，可以稳定的检测(漫反射型)

• 测量镜面材质或透明材质(正反射型)

• 精确测量，最小化目标颜色或材料的影响

• 最多可互连8个传感器放大器单元:防相互干扰功能及通道自动排序

• 支持各种计算功能(加法，减法，平均)

• 多种滤波器功能可实现稳定的测量(移动平均，微分，中值)

• 自动灵敏度调整(1点，2点教学)

• 提供的专用软件(AtDisplacement)

• 用于不同安装角度的支架(正反射型)

• DIN导轨，墙面安装(需使用墙面安装支架)

• 传感器头部:IP 67防护等级

※ BD-300/600传感器头部型号仅支持固件版本5.0或更高版本的放大器单元(BD-A1)和通信转换器(BD-C)。

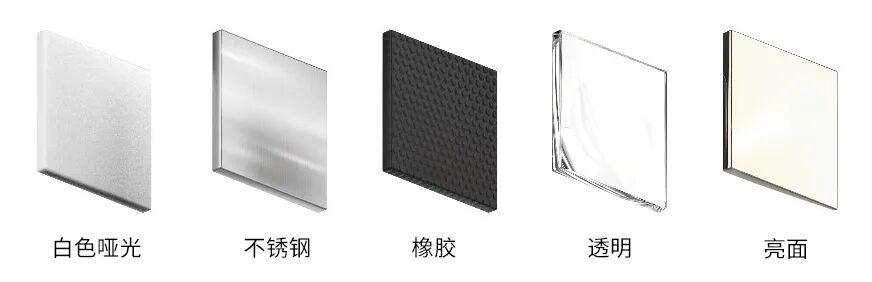

传感器可以准确检测各种目标材料，包括黑/白纸、不锈钢、橡胶、PCB等，正反射类型允许对反射和透明材料进行稳定的测量。

精确测量各种材质的位移

通过移动平均值，微分和中值滤波器轻松配置

移动平均值，微分和中值滤波器可用于对设备干扰等变量引起的突然位移提供稳定的补偿。

中值滤波器

消除任何突然的值变化

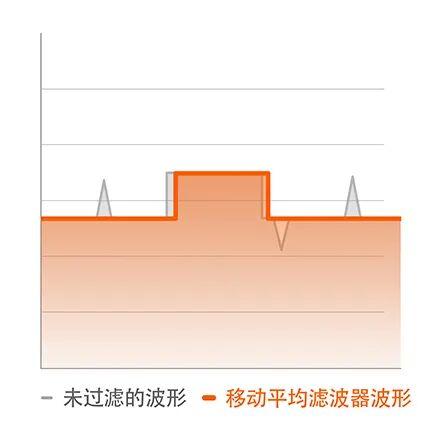

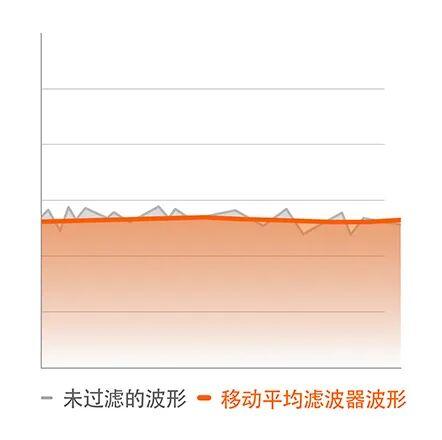

移动平均滤波器

对测量值求平均值以减少测量值的总体变化

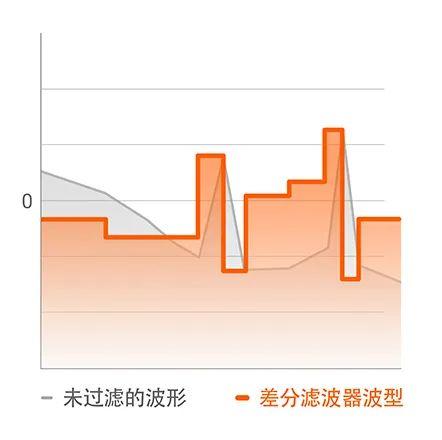

微分滤波器

传输当前和先前测量值之间的差值，

用于测量值的突然变化。

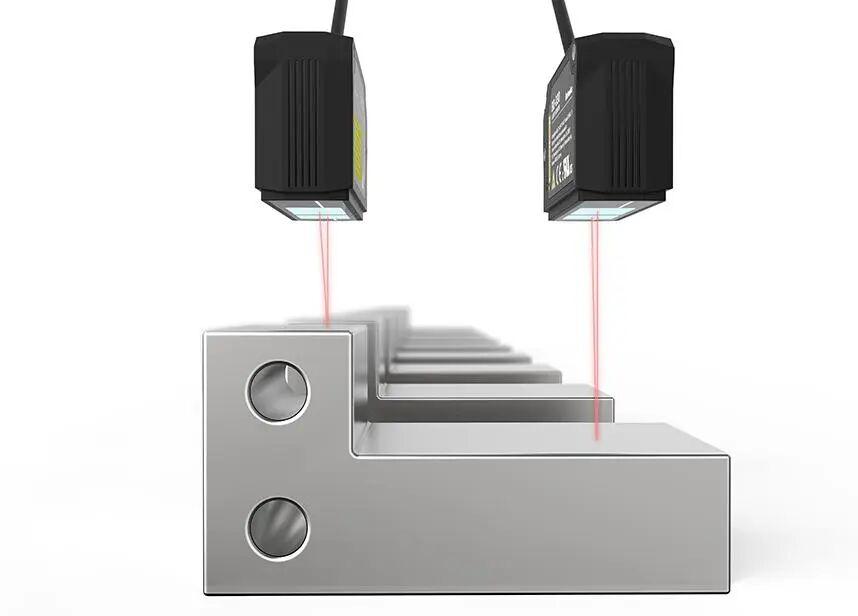

各种计算功能

支持各种计算功能(OFF,add-AB,subAB,avg)

-OFF:独立测量(不使用计算功能)

-add-AB:增加来自传感器头A/B-的测量值(用于测量厚度)

-subAB:从传感器头A/B、中减去测量值(用于测量水平差/视差)

-avg:平均所有连接的传感器头的测量值(用于测量平整度)

-相互连接的传感器放大器单元不能使用2个以上计算功能

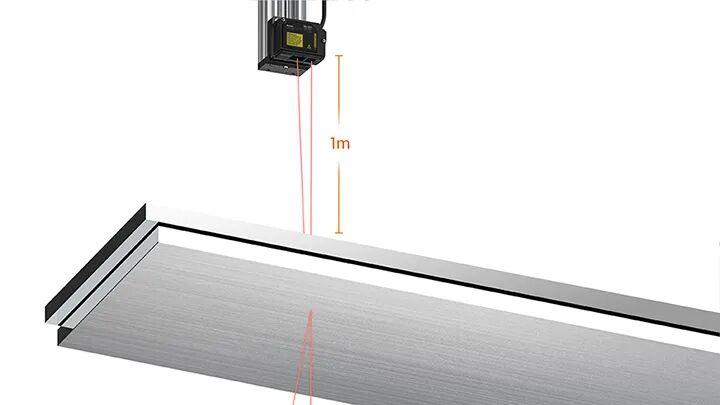

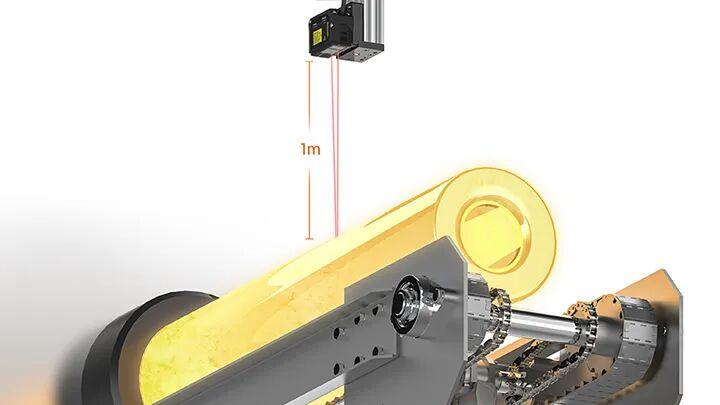

测量距离可达1m

BD-600型号测量距离可达1米，适用于高温等恶劣环境，并具有测量厚钢板宽度和坡度的特点。

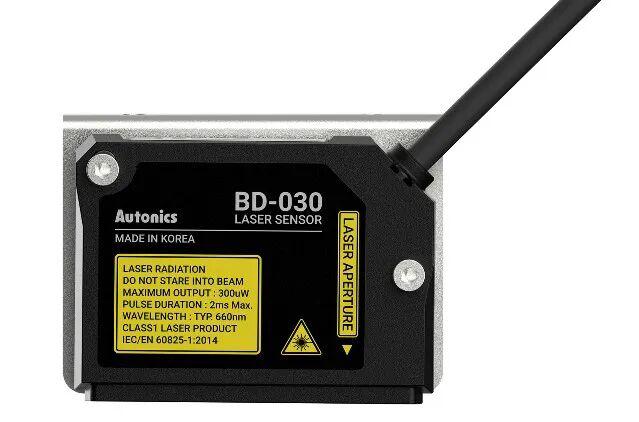

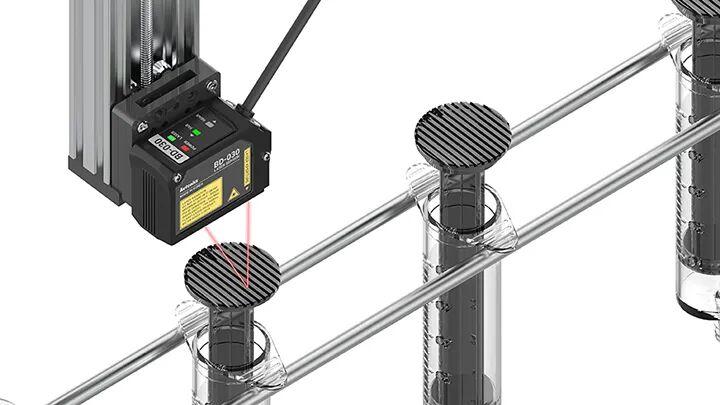

最大分辨率1㎛

激光位移传感器的最大分辨率1㎛(BD-030)，用于稳定和精确的测量。

* BD-300型号的分辨率为20㎛

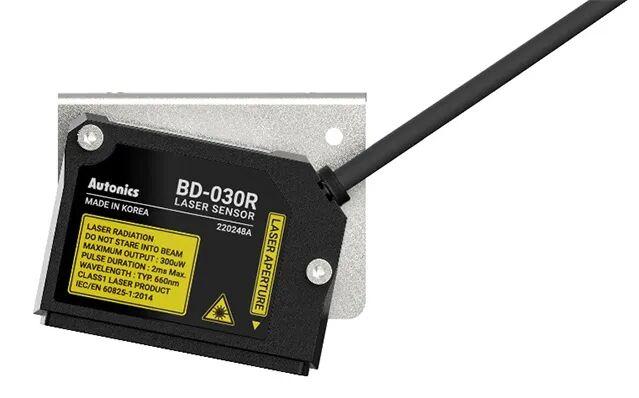

支架不同安装角度(正反射型)

每个型号都配有专用支架，可实现精确分辨率。

需要倾斜传感器头以特定角度安装的正反射型，通过提供专用支架方便用户安装。

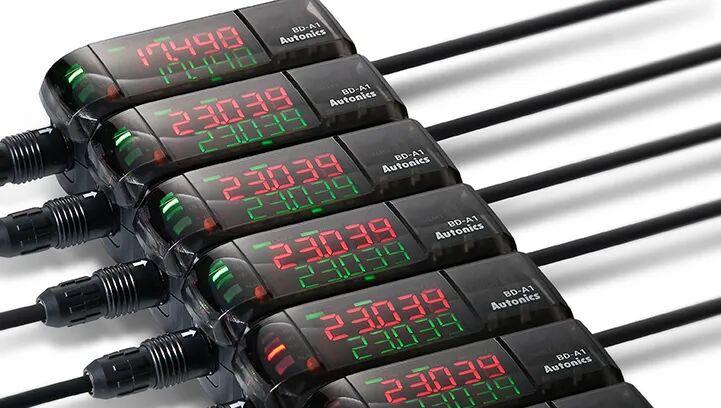

传感器放大器单元自动互连且防相互干扰

防相互干扰功能最多可用于连接8个传感器放大器单元并自动排列通道.(传感器放大器单元的电源需要单独输入)

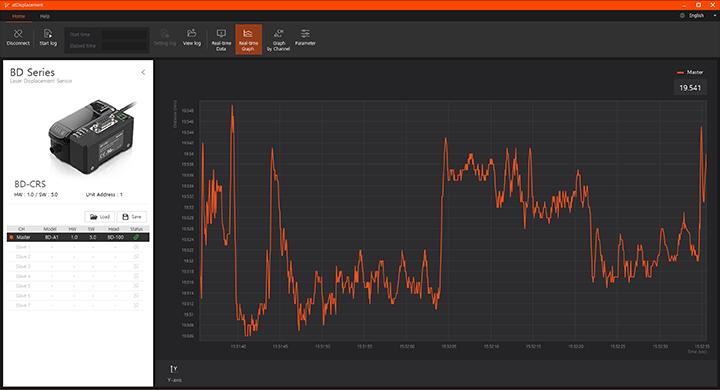

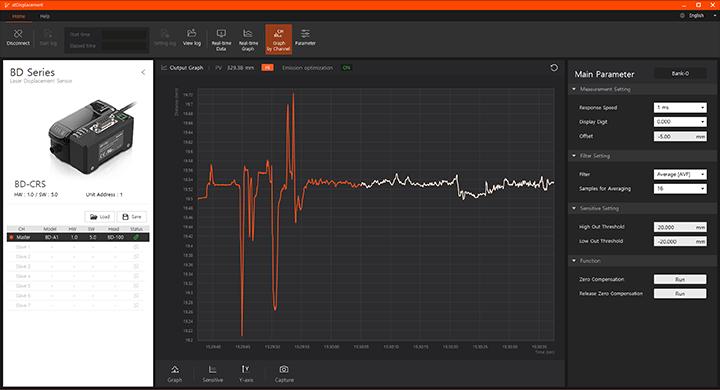

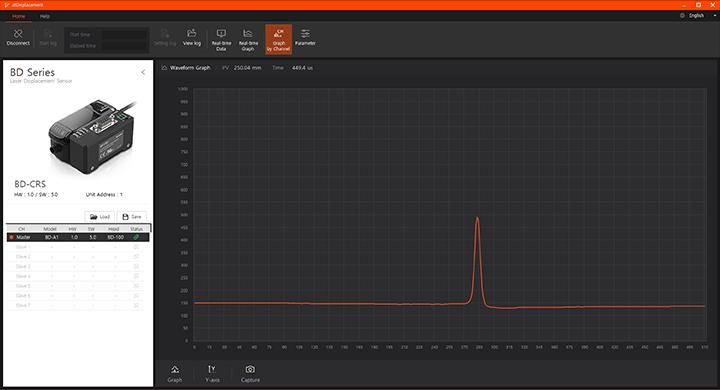

专用设置程序 'atDisplacement'

直观的界面，可通过实时数据、实时图表、波形图等实时查看各种测量值，设置时可立即查看设定值，提供使用方便。

通道图形

实时监控设定值(SV)。

实时数据

显示放大器单元的状态和测量值。为了便于今后的分析使用，数据会自动缩放。

实时图形

显示各通道放大器的图形颜色和当前值(PV)。

波形图

实时显示各单元接收光波形。

最多可监测8个传感器单元。

用于移动应用的机械手型延长线缆(另售)

1 m，2 m，5 m，10 m线缆可用于各种环境而不会断裂。

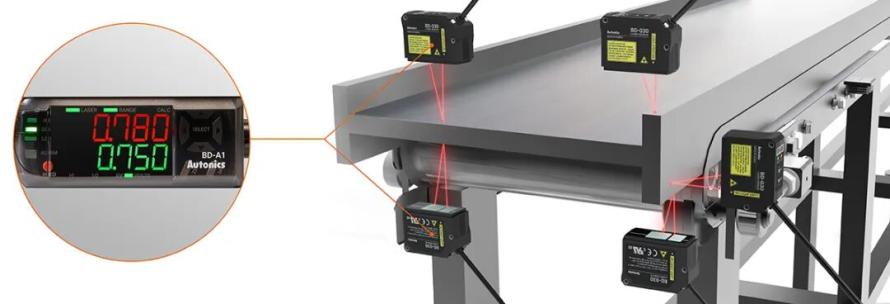

应用案例

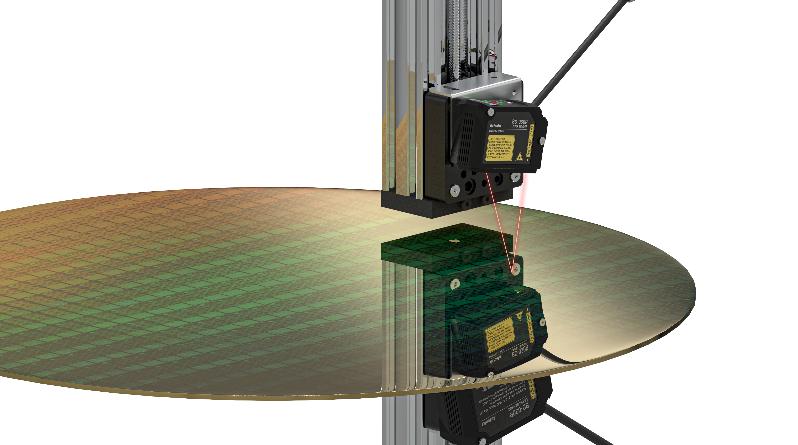

◆ 半导体生产线

位移传感器可用于测量晶圆表面的均匀性或检测晶圆的存在。

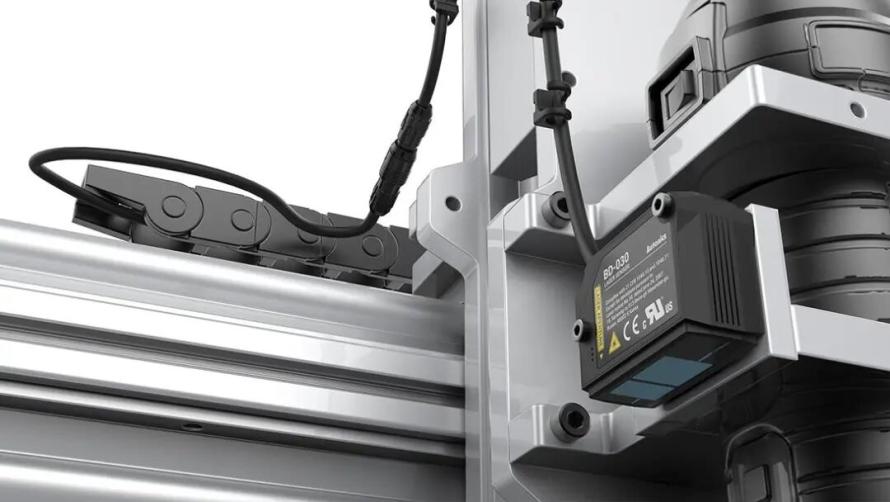

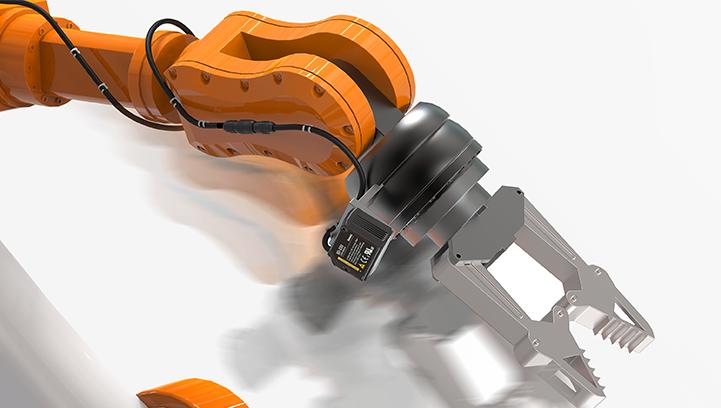

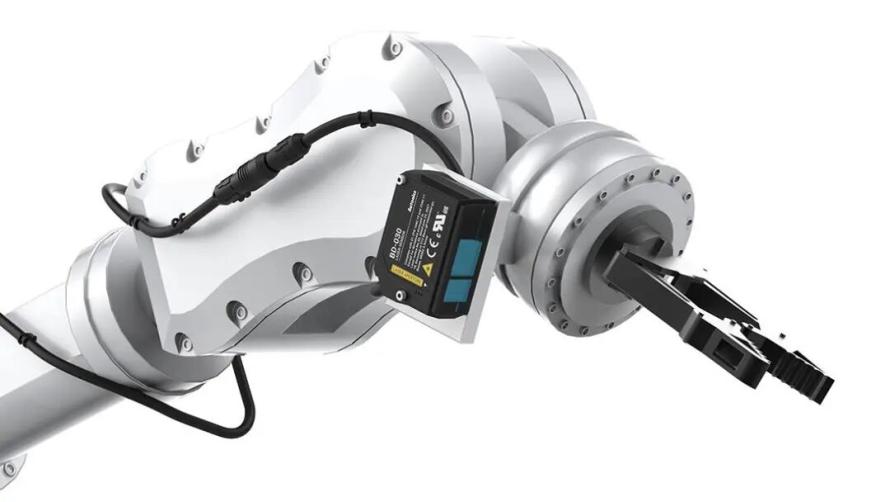

◆ 机器人位置控制

在机器人位置控制期间，可以将机械手臂的延长线缆与位移传感器一起使用，而不必担心断裂。

◆ 发动机缸体生产线

机械手型延长线缆可与位移传感器一起使用，以检测生产线中的移动托盘，而不必担心断裂。

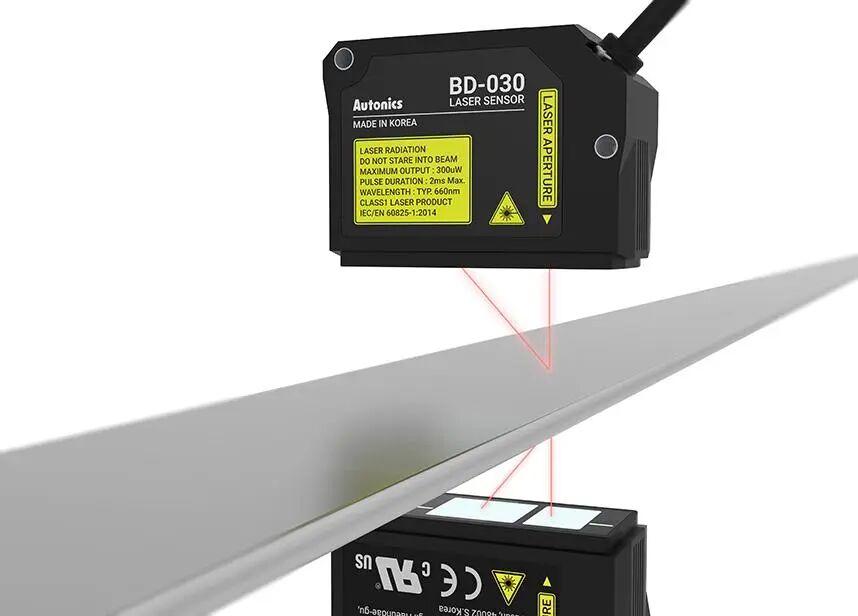

◆ 钢板制造

位移传感器可用于测量钢板的厚度。

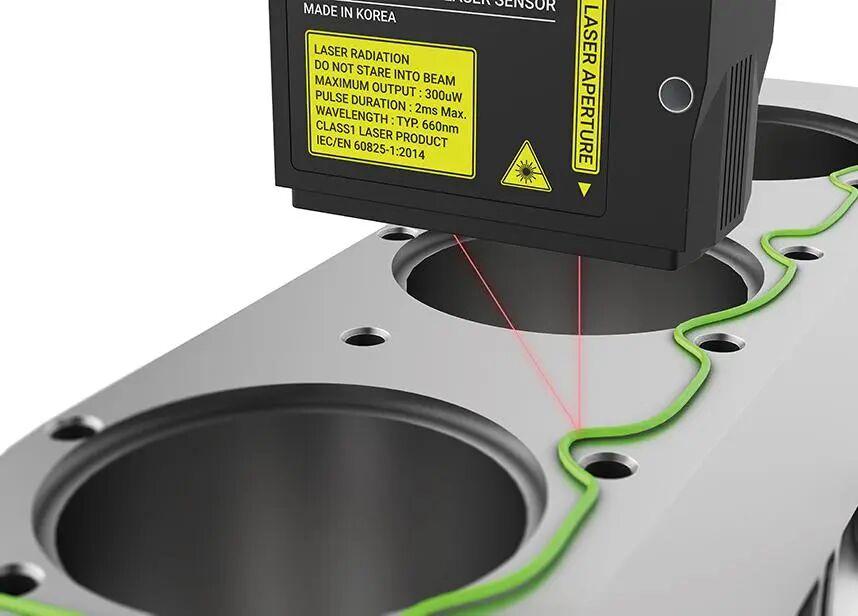

◆ 发动机缸体制造

位移传感器可用于测量发动机缸体上的粘胶高度。

◆ 汽车零件制造

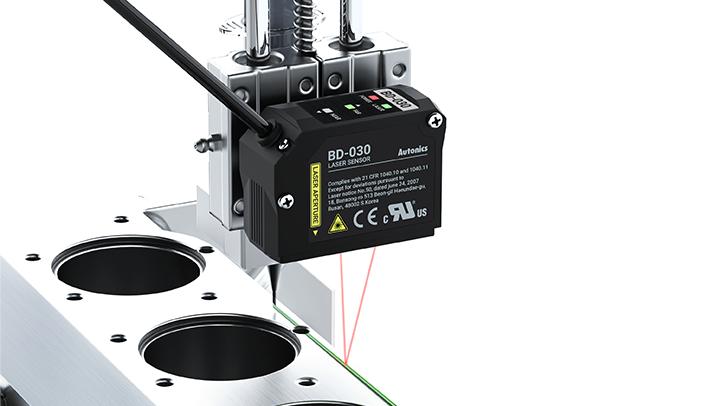

位移传感器可用于测量各种汽车零件的水平差。

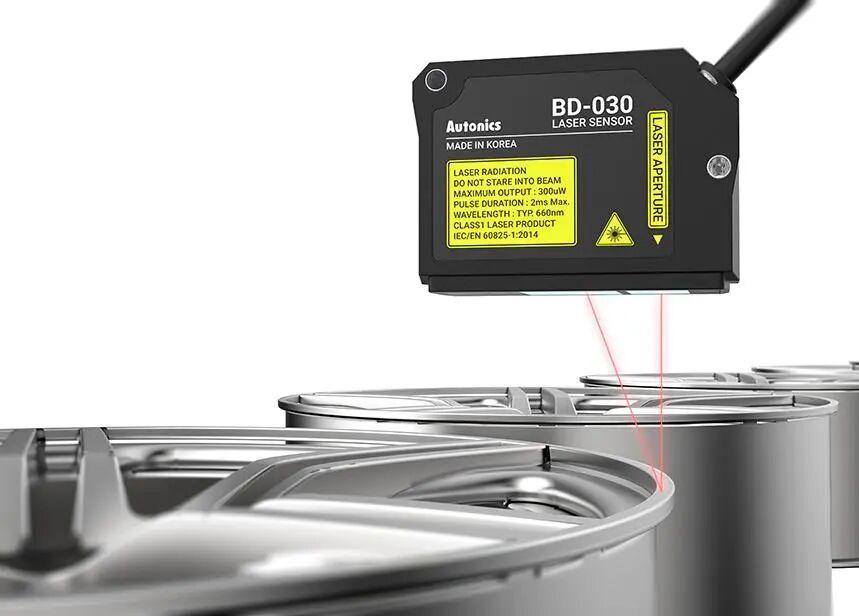

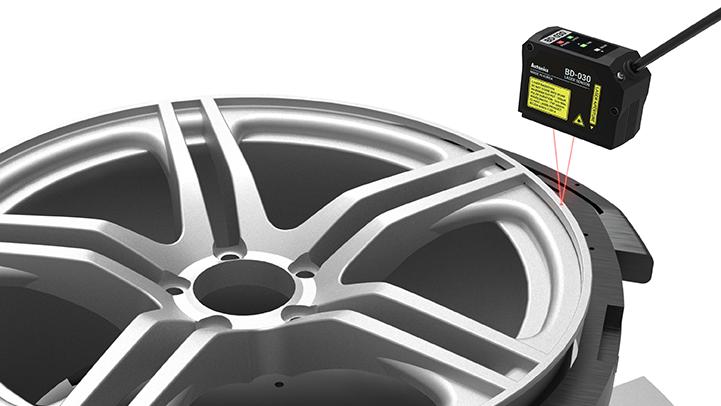

◆ 汽车零件制造

位移传感器可用于测量汽车零件(例如汽车车轮)的平整度。
