申矽凌推出高精度、超宽共模范围数字式电压电流监控芯片CAD2738

来源：申矽凌微电子

发布时间：2026-02-04

背景介绍

聚焦高性能传感器和混合信号芯片供应商申矽凌微电子推出高精度、宽共模输入，支持高低侧的双向电流/功率监测器CAD2738。产品能提供母线电流和功率监测方案，在性能及BOM成本等方面具有竞争优势，可广泛应用于通信系统、服务器、个人电脑、电池管理和测试设备等领域。

产品介绍

CAD2738采用更小封装的高精度功率监测器，内部集成16bits ΔΣ ADC，及乘法器，通过IIC/SMBus总线可直接获取Vbus电压（单位为V）、电流（单位为A）、功率（单位为Watt）数据。

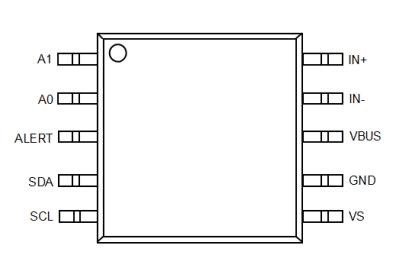

Figure1 封装:MSOP-10

CAD2738在实际应用中，外接Shunt采样电阻,测量压降电压(IN+,IN_)和总线电压(VBUS)，内部自带的乘法器，配合Calibration Register配置，自动计算得到流经负载的电流、电源总线功率数值。

CAD2738 支持超宽共模电压输入-0.3V-+85V，最高-163.845mV to +163.84mV的采样电阻压降范围，支持高低侧、双向电流测量模式。

CAD2738内置16-bitΔΣ ADC确保测量精度，芯片单电源（2.7V-5.5V）供电，典型工作电流640uA，支持更低待机shutdown功耗2.8uA，可配置16种不同的IIC地址，便于多器件并行使用，提升系统灵活性。

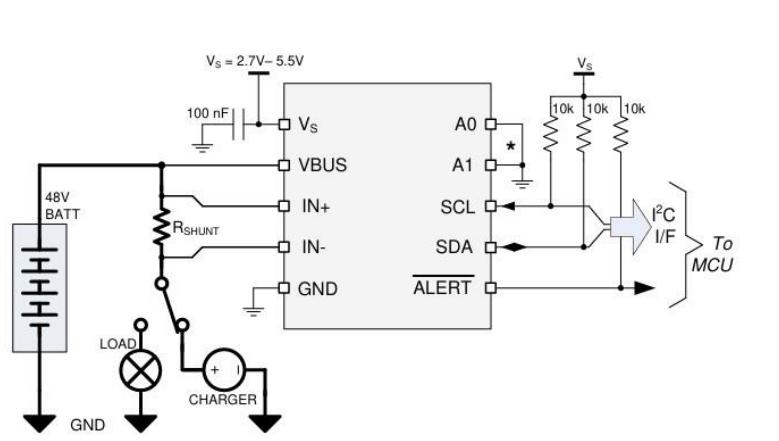

Figure2 CAD2738 典型应用图

产品优势

1.超低的失调电压（VOS）和增益误差（Gain Error）

Shunt 失调电压：VOS ±5uV (maximum)；

VOS温漂： 0.02uV/℃(maximum)

增益误差Gain error: ±0.1% (maximum)

Gain error drift: ±25 ppm/°C (maximum)

2. 超宽共模输入范围Vcm: -0.3-+85V,确保器件在各种电源环境下都能稳定工作；

3. 超低的工作功耗和待机功耗VCC = 3.3V条件下，转换电流为640uA (Typ.)，shutdown待机电流2.8uA, 使得CAD2738适用于功耗敏感应用；

4. I2C和SMBus兼容接口:

灵活独立配置总线电压和分流电压转换时间;

内置可编程阈值报警功能，异常电流或功率触发预警；

5. 高共模抑制比（CMRR）和电源抑制比（PSRR）

CMRR: 160dB (Typ.)，PSRR:140dB(Typ),.使得CAD2738在电流/功率监测应用中，有着更好的鲁棒性和测量准确精度;
