在高端安防领域，清晰的影像不仅是需求，更是精准决策的基础。

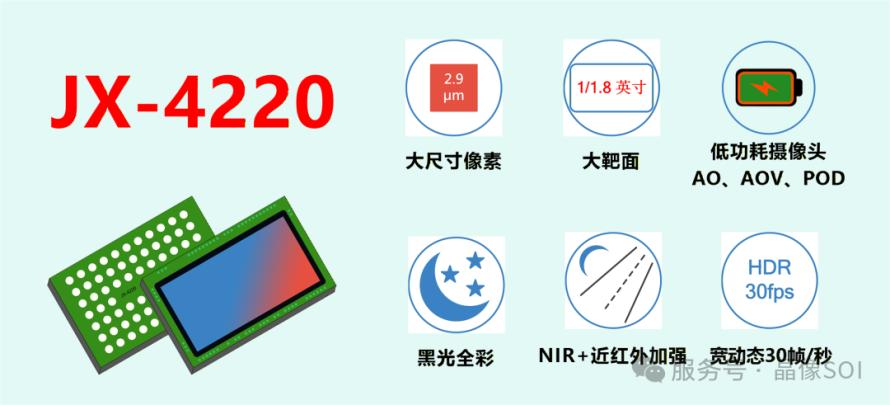

晶相光电推出的 JX-4220 是一款高性能的 400万像素（2688*1520）、1/1.8英寸、60帧/秒 CMOS 图像传感器，这是基于 2.9µm、背照式、近红外加强（SOI-BSI NIR+）像素技术，该技术能够明显提升近红外灵敏度，实现优异的图像质量。

晶相光电开发的 SOI-BSI NIR+ 技术，在不牺牲可见光谱颜色保真度的情况下，提高近红外区域传感器的量子效率（QE），以卓越的技术内核，为您带来前所未有的成像体验。

> JX-4220产品特性 <

超高分辨率，细节毫发毕现

JX-4220 拥有高达 400 万像素（2688 x 1520）的解析能力，确保画面每一处细节都毫发毕现，轻松应对大场景监控。

JX-4220 超高分辨率和卓越的成像质量为后端进行人脸识别等智能算法提供了高质量的影像基础，是构建物联网 AI 终端的核心器件。

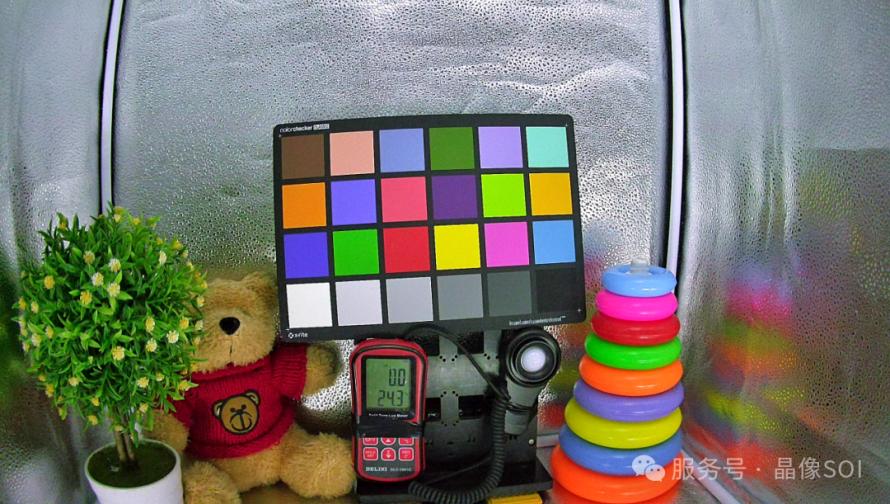

卓越的低光照性能，黑光全彩

JX-4220 基于 2.9 μm，采用先进的背照式、近红外加强（SOI-BSI NIR+）像素技术与超低噪声电路设计，显著提升了在夜间或弱光环境下的感光能力和噪点控制能力。

JX-4220 包含一个 2688*1520 有源像素传感器（APS）阵列，该阵列具有片上 12位模数转换器（ADC）、可编程增益控制（PGA）和相关双采样（CDS）功能，可显著降低固定模式噪声（FPN），解决了夜间或弱光环境下有效获取图像并进行智能识别的瓶颈问题。这意味着，无论是深夜的安防监控，还是光线不佳的家用环境，JX-4220 都能输出明亮、纯净的图像，显著提升夜间监控图像效果。

支持 AO、AOV、POD 低功耗功能

JX-4220 支持常开（AO：Always On）模式，可持续工作并实现图像预录功能。用户可自定义的图像解析度和帧率来满足对功耗的需求，例如 JX-4220 在 672x380@5fps 的条件下，可实现 5mW 的功耗。此外，该传感器具备快速的图像模式切换能力，可在 AO 模式与全画幅输出之间无缝转换，确保既能持续录制，也能随时输出高清画面。

_	特点	Sensor 功耗
常开模式 AO Mode	Binning 低分辨率低帧率 5fps	5mW 672*380 @5fps
全实时录像 AOV	全分辨率，低帧率每秒1帧主控主导	6.3mW 2688*1520 @1fps
图片点播 POD	客制化分辨率、帧率图片帧数点播主控触发 Sensor毫秒级快速启动完成 POD 后自主进入休眠模式功耗降低，省电	4mW 2688*1520 @1fps

晶相光电的图片点播（POD：Picture On Demand）功能是对全实时录像（AOV：Always On Video）功能的优化设计。

在传统 AOV 模式下，传感器以低帧率持续运行，功耗降低有限，且触发后需一整帧时间准备才能获取完整图像。

晶相光电的 POD 设计通过快速唤醒（FWU：Fast Wake-up）功能，将第一帧的准备时间压缩至毫秒级，实现毫秒快速启动，完成抓拍后可自主进入休眠，从而显著降低功耗。

高动态范围，清晰的画面

JX-4220 支持 2帧长、短曝光 HDR（2688x1520x30fps @10bit_2stage）和 3帧长、中、短曝光 HDR（2688x1520x20fps @10bit_3stage）两种模式。JX-4220 拥有高达 400 万像素 的解析能力和高达 120dB 的 3帧长、中、短曝光 HDR 功能，使摄像头可以捕捉更多清晰的画面。

JX-4220 在强光环境下通过高动态范围（HDR）技术，保留更多亮部和暗部的细节，避免过曝或过暗；可以有效解决逆光、强光等大光比场景下的过曝与欠曝问题，呈现层次丰富、细节完整的完美画面。这确保了从清晨到黄昏，设备都能输出色彩真实、细节丰富的影像。

高速帧率，流畅捕捉

JX-4220 支持 2688x1520x60fps @10bit 和 2688x1520x40fps@12bit 模式，其中 12bit 量化模式，能有效降低读取噪声并提升动态范围。

JX-4220 全分辨率高帧率输出，无拖影、无模糊，精准定格高速运动瞬间，是动态目标追踪的理想之选

高可靠性

针对户外或持续工作的安防监控设备，JX-4220 优化了高温环境下的性能，在 80℃ 高温下能有效抑制因暗电流产生的噪点，保证成像质量。

JX-4220 优化的工艺设计，可以确保安防监控设备长时间稳定运行，在严苛环境下依然表现如一。

JX-4220 应用领域

应用领域	具体设备
安防与智能家居	安防监控摄像头家用监护摄像头
消费级移动设备	穿戴式摄像头网络摄像机
物联网 AI 终端	人脸识别设备物联网 AI 相机设备

JX-4220 技术规格

产品型号 Part Number	JX-4220
分辨率 Resolution	4.1MP *（26881520）**
像素技术 Pixel Technology	BSI NIR+
像素尺寸 Pixel Size	2.9 μm
光学尺寸 Optical Size	1/1.8"
最高帧率 Max Frame Rate	60fps
数据接口 Interface	MIPI/DVP/SCB
封装 Package	CSP70
常开模式 AO Mode	支持
全实时录像 AOV	支持
图片点播 POD	支持
多目融合 Multi-lane Sharing	支持
快速唤醒 Fast Wake up	支持
快速启动 Fast Boot up	支持
