振动开环测试系统-感算商城

配置方案

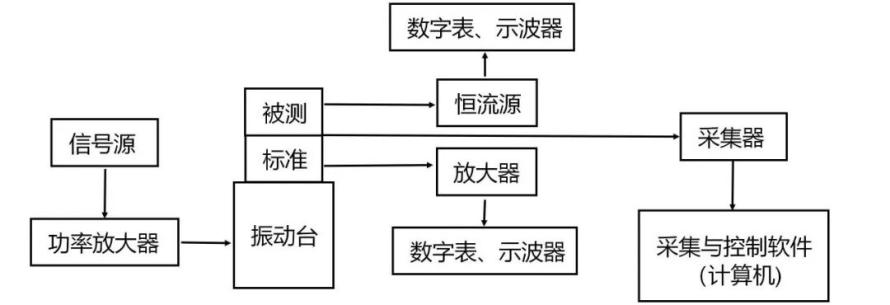

振动开环测试系统（即振动激励与数据采集分析系统）是进行产品可靠性测试、模态分析、结构特性研究的基础设施。它不包含闭环控制中的传感器反馈来实时调整输出，而是通过设定好的信号激励被测物，并记录其响应。

主要产品简介

1. 激励、测量与校准系统

1.1. 信号发生器

主要特色

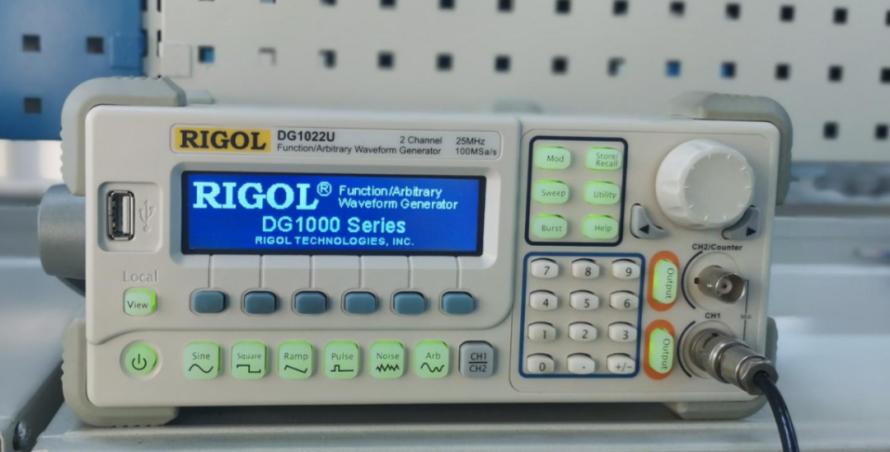

◆ 采用先进的 DDS 技术，双通道输出，100MSa/s 采样率，14 bits 垂直分辨率

◆ 输出 5 种标准波形，内置 48 种任意波形

◆ 丰富的调制功能：AM、FM、PM、FSK

◆ 输出线性/对数扫描和脉冲串波形

◆ 丰富的输入输出：波形输出，同步信号输出，外接调制源，外接基10MHz 时钟源，外触发输入

◆ 通道耦合和通道复制功能

◆ 内置高精度、宽频带频率计，可测量范围：100 mHz ~ 200 MHz（单通道）

◆ 标准配置接口：USB Device，USB Host

◆ 可与 DS1000 系列数字示波器无缝互联

◆ 配置功能强大的任意波编辑软件 UltraWave

1.2. 小型振动台

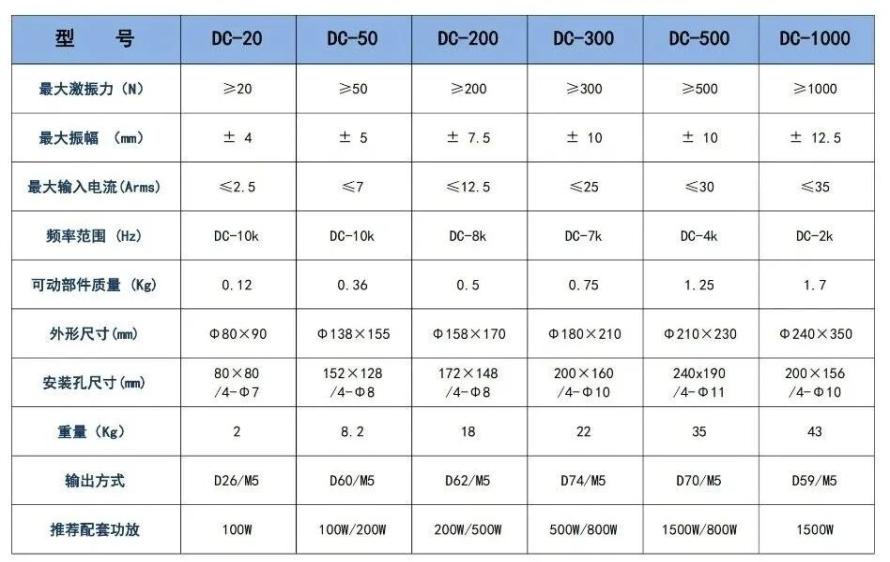

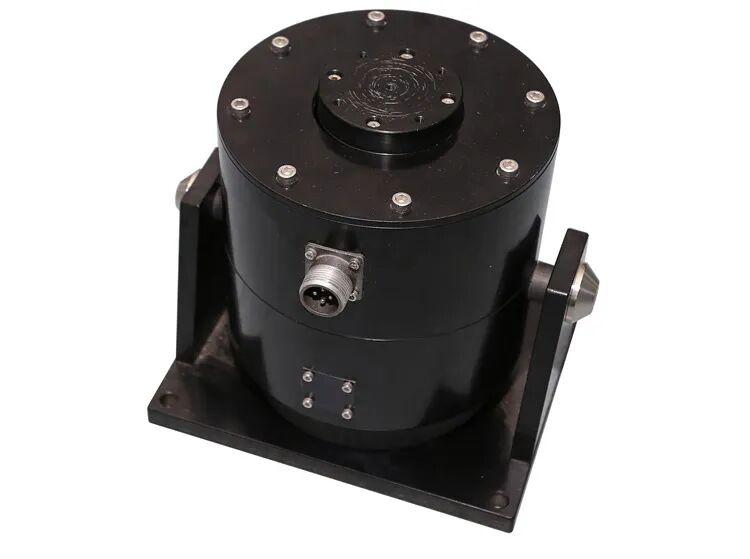

DC 系列小型电动式振动台采用稀土钕铁硼永磁材料，内置短路环；具有体积小、重量轻、频率范围宽、结构合理、可靠性高的特点；可用于大中型仪表零件的环境振动、疲劳试验、中小型结构测定动态响应、共振频率和机械阻抗的测试、模态试验等。也可作为小型振动台，对传感器进行校准、标定和测试用。

1.2. 线性功率放大器

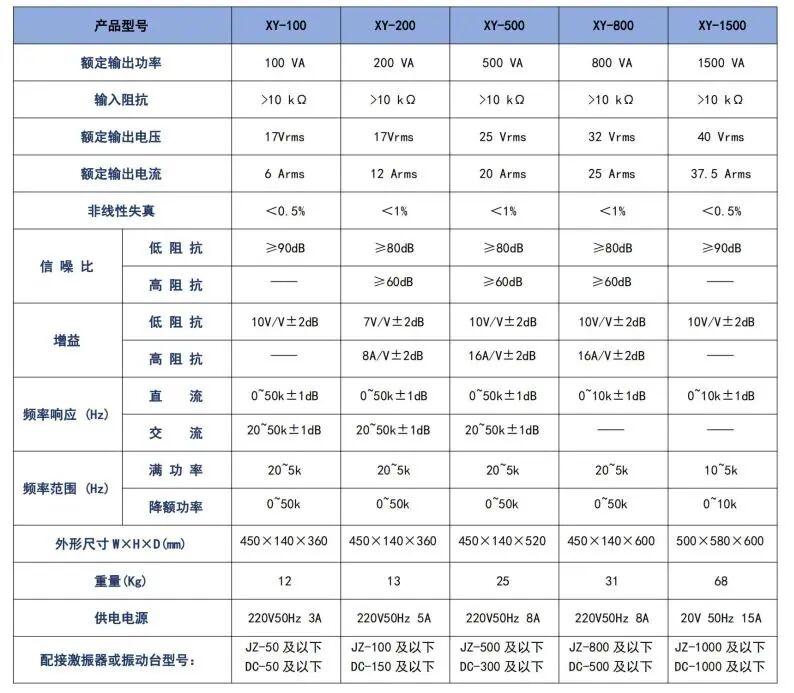

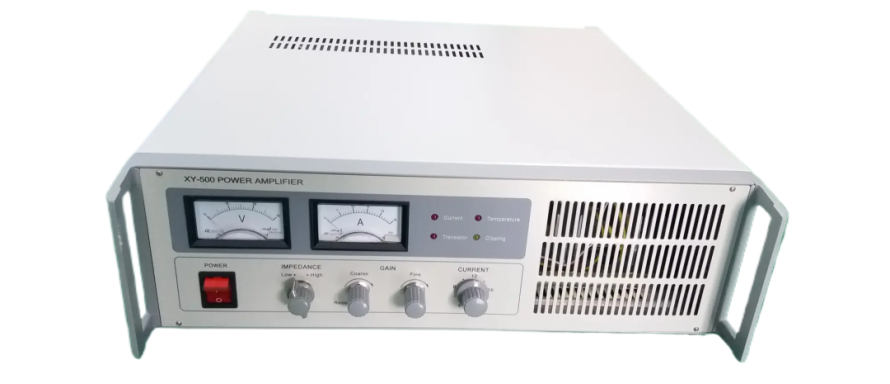

XY 系列功率放大器采用标准 19 英寸机箱，真彩液晶显示电流、电压、信号频率及保护，线性功率输出，失真小，信噪比好；具有输出电压、电流指示和监测端孔；多种保护功能；可直接驱动 MS-系列模态激振器和 DC-系列小型振动台。

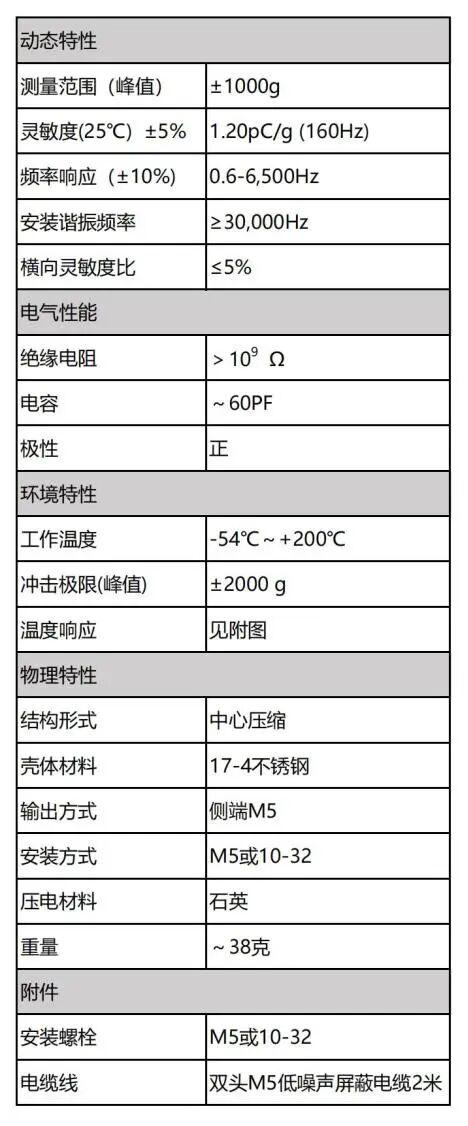

1.4. 压电式标准加速度传感器(PE)

主要特点：

◆ 可用于背对背比较校准

◆ 性能稳定

◆ 频率范围宽

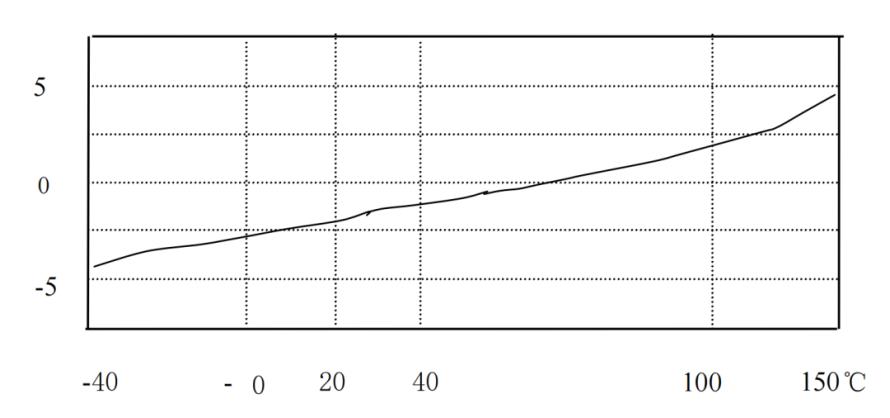

▲温度曲线

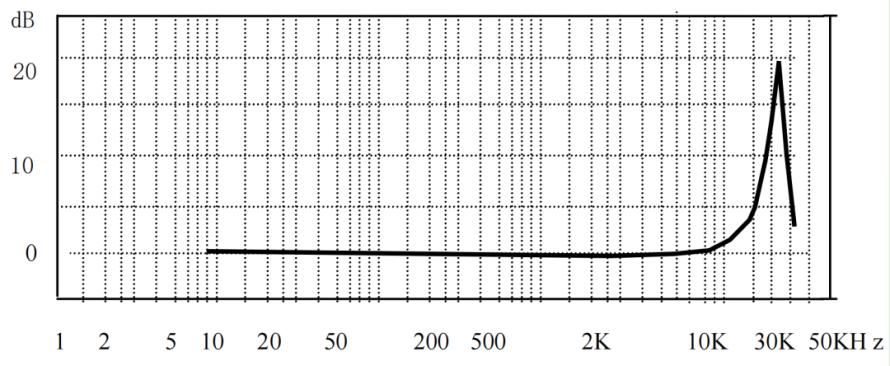

▲典型频响曲线

2.低噪声电荷放大器

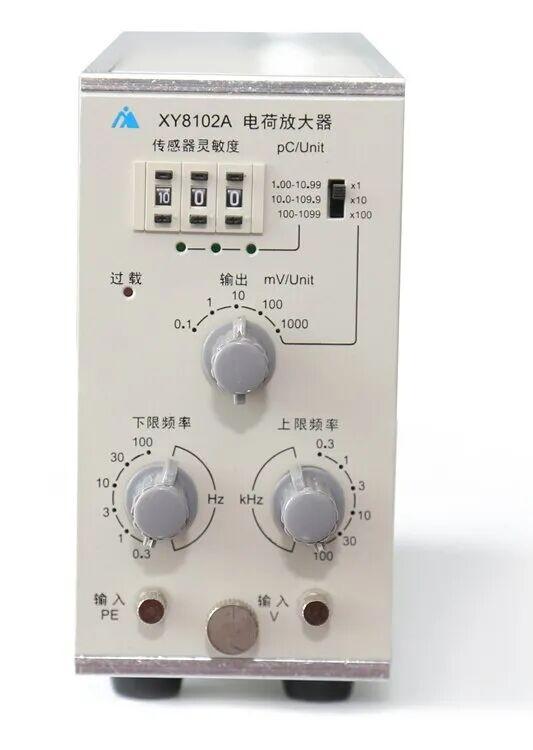

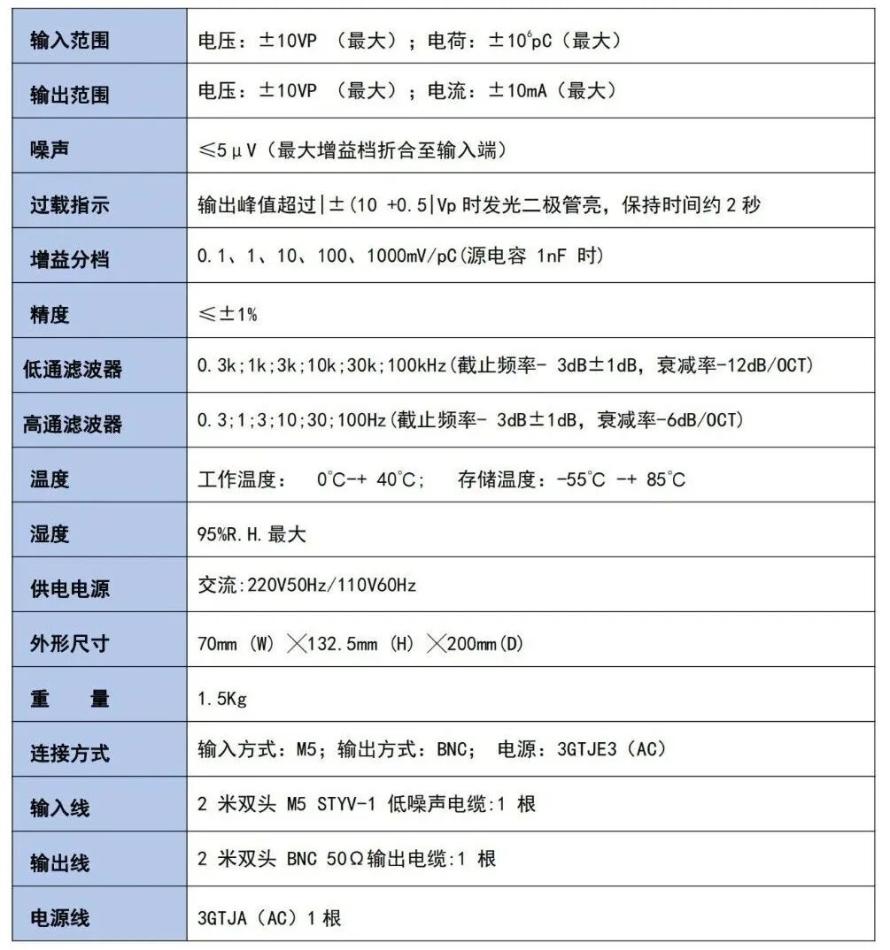

产品型号:XY8102A

特点:

◆ 台式单通道低噪声

◆ 电荷、电压 2 种输入模式

◆ 3 位传感器灵敏度归一化调节

◆ 高、低通滤波器多档可调过载状态指示

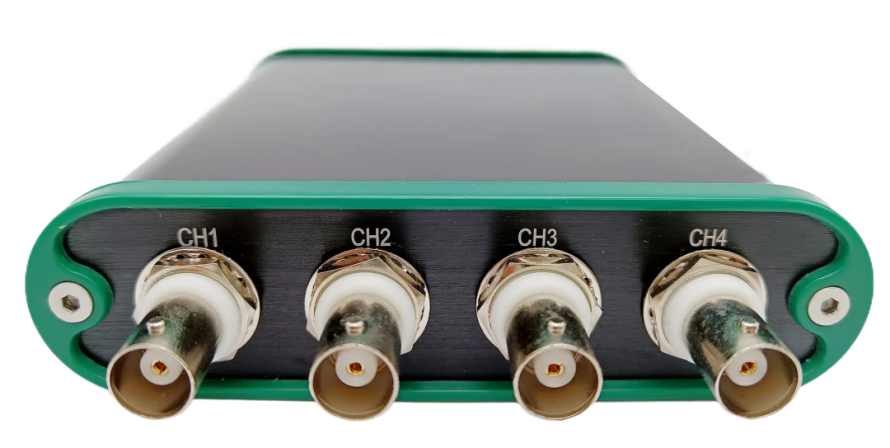

3. 动态信号分析仪

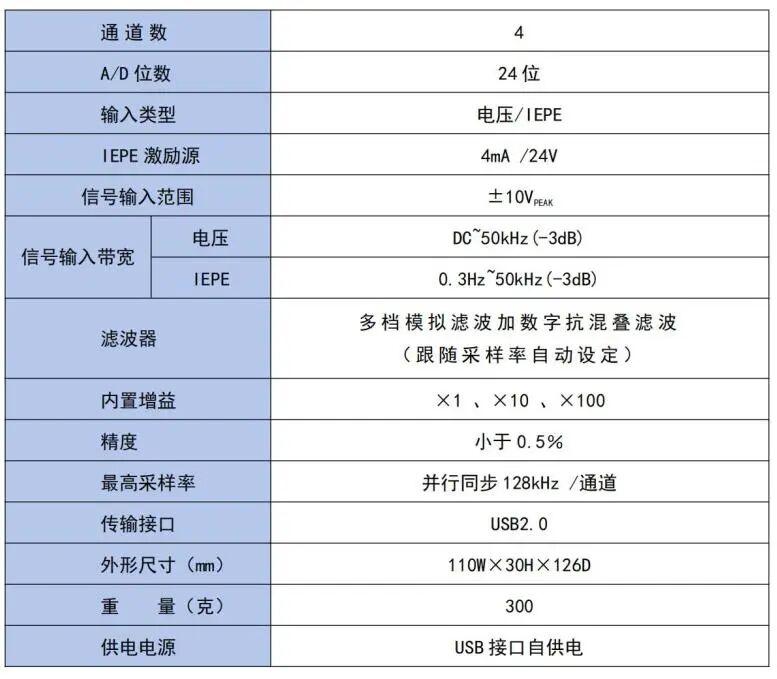

◆ 内置4mA /24V恒流电路，可直接连接IEPE型加速度传感器、速度传感器、力传感器、传声器等进行信号测试分析；

◆ 电压信号测量，与热电偶、电涡流传感器、磁电式速度传感器、应变传感器及各种变送器（调理器）配合，可对多种物理量进行测试分析；

◆ 24位高精度A/D，4通道并行同步采样，采样率最高128kHz /通道，噪声低、准确度高；

◆ 小型、便携式动态信号分析仪，采用USB接口供电，无需外接电源；

◆ 配套简单易学、功能完善的采集分析软件，可对动态信号分析仪的输入类型、量程、传感器灵敏度、采样速率等参数进行设置，可实时传送、显示、分析处理数据，利用计算机硬盘可长时间实时、无间断记录多通道信号。

振动传感器测试方案是确保传感器能够准确测量振动信号，并在各种环境下保持稳定性能的关键步骤。以下是一个详细的传感器振动测试方案，包括测试前的准备、测试步骤、数据处理及结果分析等方面：

一、测试前的准备

选择适合的振动传感器：

根据测试需求选择合适的振动传感器，考虑其动态范围、频率响应范围、灵敏度和噪声等参数。
确保传感器符合测试环境的物理和化学要求，如温度、湿度、腐蚀性等。

测试设备准备：

准备振动测试台或振动发生器，用于产生可控的振动信号。
准备信号发生器、示波器、数据采集系统等辅助设备，用于信号的生成、显示和记录。

校准传感器：

进行静态校准，确保传感器的零点和灵敏度参数准确。
进行动态校准，使用加速度梯度传感器或振动台对传感器施加已知振动信号，校准其频率响应和灵敏度。

二、测试步骤

安装传感器：

将振动传感器安装在测试对象上，确保安装牢固且传感器与被测对象之间的接触良好。根据需要，可以设置多个传感器以进行多点测试。

设置测试参数：

设置振动测试台的振动频率、振幅等参数，确保测试条件符合测试要求。
设置数据采集系统的采样率、分辨率等参数，以确保能够准确记录振动信号。

进行振动测试：

启动振动测试台，产生振动信号。
同时启动数据采集系统，记录传感器输出的振动信号。
根据需要，可以调整振动测试台的参数以进行不同条件下的测试。

三、数据处理及结果分析

数据收集：

将数据采集系统记录的振动信号导入到计算机中进行分析。

数据分析：

对振动信号进行频谱分析，以确定其频率成分和振幅分布。
比较不同测试条件下的振动信号，分析振动特性的变化规律。
计算振动信号的统计参数，如均值、方差、峰峰值等，以评估振动信号的稳定性和可靠性。

结果评估：

根据测试结果评估振动传感器的性能是否满足测试要求。
分析振动信号中可能存在的异常或故障特征，为后续的故障诊断和维修提供依据。

四、注意事项

安全注意事项：

在进行振动测试时，应确保测试人员的人身安全，避免发生意外事故。
遵守相关的安全操作规程和规定，确保测试设备的安全运行。

测试环境控制：

在进行振动测试时，应尽可能控制测试环境的温度、湿度等条件，以减少环境因素对测试结果的影响。

数据备份：

在进行数据处理和分析之前，应对原始数据进行备份，以防止数据丢失或损坏。

通过以上步骤，可以制定一个全面而详细的传感器振动测试方案，确保传感器能够准确测量振动信号并在各种环境下保持稳定性能。
