GXC400 RTD至数字输出转换器新品上线，解锁精准测温新体验！

来源：中科银河芯(GXCAS)

发布时间：2025-12-23

RTD（热阻式温度检测器）基于材料电阻随温度“灵敏变化”的特性实现对温度的测量。其中应用最广泛的铂电阻RTD（PT-RTD），测温范围最高可超过800℃，并具备良好的精度、可重复性与线性表现，因此被广泛用于工业高温监控、医疗电子精密温控以及仪器仪表等高精度测量场景。

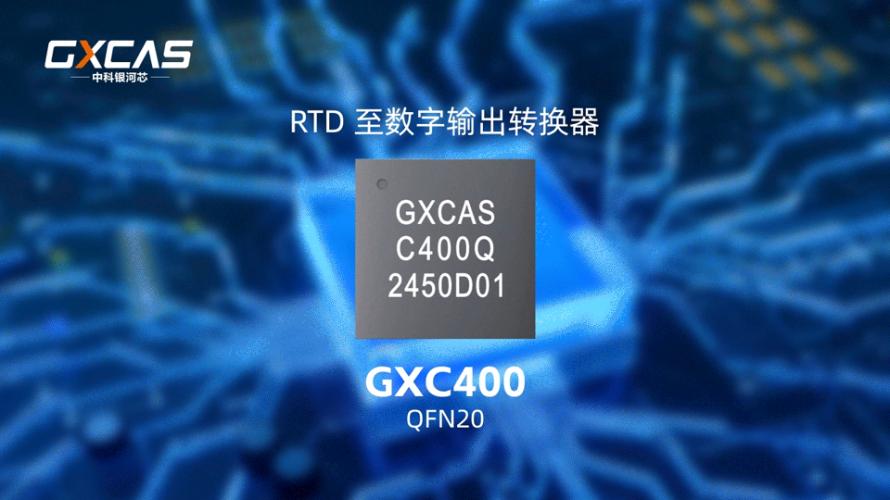

在常规应用中，RTD通常需搭配高分辨率ADC使用，将特定偏置下的电压输出转换为数字输出，再将输出数据采集至上位机进行处理——整个流程较为复杂。为此，中科银河芯全新推出 GXC400 RTD至数字输出转换器，将上述环节高度整合，为用户提供一种更便捷的高集成化精准测温解决方案。

核心性能参数与功能模式

宽工作温度范围：GXC400的工作温度范围覆盖-50℃ ~ +150℃，适配高低温极端工业、医疗场景，可提供全温域下的测量可靠性。

高精度量化能力：GXC400内置 15bits ADC，配合BIAS引脚提供的精准外部偏置电压，可实现对RTD与基准电阻比例的精细量化，全量程测量精度可达 ±1LSB。

高抗干扰能力：GXC400利用内置的sinc3高阶数字滤波器，可对50/60Hz频率处的噪声提供 80dB的噪声抑制，最大程度减轻电源工频噪声对测量结果的影响，提高测量数据的稳定性。

高测量速率：GXC400在50Hz 噪声抑制模式下的转换时间仅需20.0ms、在60Hz噪声抑制模式下仅需16.7ms，可兼顾测量精度与测量效率。

高速通信接口：GXC400提供1/3模式的SPI数字接口，允许芯片与上位机以最高5MHz的频率进行通信交互，便于用户实时采集测量结果与配置芯片工作模式。

多种RTD连接方式：GXC400允许待测的RTD以2/3/4线的方式进行连接，用户可根据自身实际使用场景、在测量精确度和测量便捷度之间进行折衷。

智能故障检测：GXC400可对待测的RTD进行实时监测，配合芯片内部的检测机制，可快速定位RTD包括开路、短路、过压在内的一系列故障，便于用户后期维护。

高精度偏置：GXC400通过BIAS管脚为RTD提供稳定、精确的2V电压偏置，无需用户额外提供其他偏置，可进一步简化RTD测量方案。

GXC400的应用电路连接示意图

二线制连接示意图

三线制连接示意图

四线制连接示意图

应用领域：赋能多行业精准测温需求

凭借“高精度、高稳定、高灵活”的特性，GXC400可广泛应用于工业设备、医疗电子、汽车电子、仪器仪表、实验室测量等行业。

在工业自动化场景中，其在化工反应釜监控环节能实现±0.5℃测温精度，确保原料充分反应，助力产品合格率快速提升；

在医疗电子领域里，如体外诊断仪器、医疗监护设备、手术设备控温等对温度精度要求严苛的场景，可通过GXC400保障诊疗数据可靠；

同时，汽车电子中的高精度温度计、仪器仪表领域的环境监测设备、实验室测量中的材料测试等场景，其温度精准控制的需求也可通过GXC400实现。

目前，GXC400已正式进入量产阶段，研发团队同步推出配套GXC400开发板，为您的项目从“方案验证”到“量产落地”提供全流程支持。
