MLSYJ振弦式水压计渗压计行程（0.2MPa-2.0MPa）

来源：米朗科技

作者：-

发布时间：2025-11-21

一、MLSYJ振弦式水压计渗压计概述：

MLSYJ-XX振弦式渗压计又称孔隙水压力计，是一种既可监测地下水位，也可同时测量埋设点温度的压力传感器；其性能稳定，灵敏度高，体积小等，整体采用不锈钢外壳，坚固美观。主用于自动化监测，加装配套附件即可在测压管、地基钻孔等场合使用。

二、MLSYJ振弦式水压计渗压计原理：

振弦式渗压计主要由不锈钢护管、线圈架、承压膜、高强度钢丝等组成。振弦式渗压计中有一个高灵敏的承压膜片，在膜上固定有一根高强度钢丝，钢丝的另外一端固定在线圈架上。使用时，膜片上压力的变化引起膜片变形，这个微小变形量可使钢弦张力发生变化从而影响钢弦的振动频率，通过测量振荡频率的变化可换算得到膜片上压力的变化。振动频率的平方正比于膜片上的压力。振弦式渗压计是由激振电路驱动传感器线圈，当激励信号的频率和钢弦的固有频率相接近时，钢弦迅速达到共振状态。当激振信号撤去后，钢弦仍以其固有频率振动一段时间。用采集仪表监测电路对振动产生的感应信号进行滤波、放大、整形后采集，通过测量感应信号脉冲周期，即可测得弦的振动频率。

三、MLSYJ振弦式水压计渗压计技术参数：

规格代号	02	04	06	08	10	20
测量行程 MPa	0～0.2	0～0.4	0～0.6	0～0.8	0～1.0	0～2.0
外形尺寸	Φ32x120mm
分辨率	﹤0.1% F.S
线性度	﹤1% F.S
温度测量范围	-30℃～+70℃
温度测量精度	±0.5℃
耐水压	满量程的1.2倍（MPa）
绝缘电阻	≥50MQ

注：参数指标也可按需求订制。

特点：

1.采用进口钢弦，温度性能稳定，使用寿命长，产品一致性好；

2.内置智能温度传感器，便于进行温度补偿，提高监测数据准确性和可靠性；

3.采用IP68，标准设计，防水性能优异；

4.使用标准水工电缆，系统更加可靠。

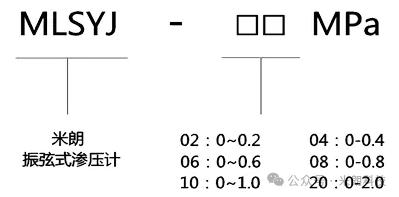

四、MLSYJ振弦式水压计渗压计选型：

五、MLSYJ振弦式水压计渗压计接线方式及安装尺寸：

渗压计采用两芯屏蔽电缆，若配有温度传感器，则采用四芯屏蔽电缆。

传感器线缆颜色	绿	白	红	黑
线序定义	温度+	温度-	频率	频率
