伺服油缸配套用磁致伸缩位移传感器应用简介
来源：米朗科技
发布时间：2025-09-28
一、概述
伺服油缸在众多工业自动化领域有着广泛应用，如机床、冶金设备、工程机械等，它对精准的位置控制要求高。磁致伸缩位移传感器作为伺服油缸的关键配套部件，承担着实时监测油缸活塞杆伸缩位移量的重任，为整个系统的运行提供反馈信号，确保动作精准到位。
二、工作原理
常见的位移传感器类型有多种，例如磁致伸缩位移传感器，它利用磁致伸缩效应，当电流脉冲通过波导丝时，会产生环形磁场，与套在波导丝外的可移动磁环的磁场相互作用，使波导丝产生应变脉冲，通过测量脉冲传播时间来确定磁环位置，即活塞杆位移；还有线性可变差动变压器（LVDT），基于互感原理，初级线圈输入交流激励电压，次级线圈感应出与活塞杆位置相关的电压差，经处理转换得到位移信号。
三、关键性能指标
精度：高精度是核要求，一般可达微米甚至纳米级，像精密机床配套的传感器精度常优于 ±0.01mm，以保障加工的精密程度。
分辨率：反映能检测到的小位移变化量，对于精细操作的设备，要求分辨率高，如电子芯片制造设备关联的传感器分辨率可达 0.1μm。
线性度：指传感器输出与实际位移的线性偏差程度，良好的线性度确保位移测量在全量程内准确可靠，产品线性度可达 ±0.05% FS（满量程）。
重复性：多次测量同一位移时结果的一致性，高重复性保证系统运行稳定，重复性误差通常控制在小范围内，如 ±0.005mm。

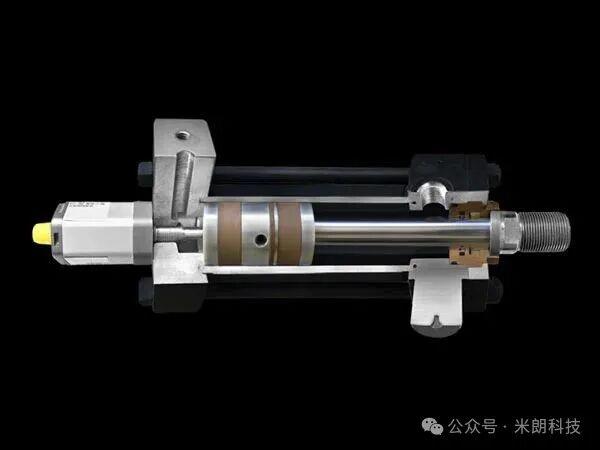

(伺服油缸位移传感器)
四、安装要点
要保证磁致伸缩位移传感器与油缸活塞杆的同轴度，安装偏差过大会导致测量误差增大，一般同轴度偏差需控制在 0.1mm 以内，可借助专业工装夹具辅助安装校准。传感器的固定必须牢固可靠，防止在油缸频繁动作过程中松动位移，采用高强度螺栓并合理设计安装支架结构，能有效保障其稳定性。对于有防护要求的环境，如潮湿、多尘、强电磁干扰场所，做好传感器的防护封装，选用合适的密封材料、屏蔽外壳，确保其正常工作寿命。
五、选型考虑因素
油缸行程：根据伺服油大、小行程范围选定传感器合适的量程，确保全程能精准测量，一般建议传感器量程略大于油缸行程，预留 10% - 20% 余量。
工作环境：高温环境要选耐高温型传感器，其材料、电子元件能适应高温；在腐蚀性环境，如化工设备中，传感器外壳、接触部件需具备抗腐蚀特性。
与控制系统兼容性：传感器输出信号类型（模拟量如 4 - 20mA、0 - 10V，数字量如 SSI、CANopen 等）要与后端控制系统适配，便于无缝对接、快速处理数据。
六、维护保养
定期清洁磁致伸缩位移传感器表面灰尘、油污等污染物，避免其影响测量精度，可用温和清洁剂擦拭，注意勿损伤敏感部件。
检查安装部位紧固情况，如有松动及时紧固；同时查看连接线缆有无破损、老化，确保信号传输稳定，及时更换问题线缆。
按照产品说明书要求，定期校准传感器，尤其在设备长时间运行或精度出现偏差迹象时，利用标准位移校准装置对其零点、量程等参数重新调校，保障测量准确性。
