HSAutoLink C互联系统
来源：Molex(莫仕)
发布时间：2025-09-08
阅读量：12
HSAutoLink C互联系统产品特别适合需要紧凑、可靠且高性能电源和数据连接的汽车应用场合。该连接器采用Molex设计并提交给USCAR的Type-C接口，小巧坚固，可同时支持高达40Gbps组合系统速率和240瓦功率。该系列产品符合USB 3.2 Gen 2x2代和DisplayPort规范要求，支持单电缆和多电缆出线的低压差分信号(LVDS)*和以太网*。其密封版本坚固耐用，适用于暴露于水或灰尘的严苛环境。
优点和特点
可在严苛的汽车环境中使用
连接器固位装置采用强制锁定设计，确保在受到冲击力或振动力的应用场合中实现可靠连接。
提供可靠的高速数据连接
该连接器支持高达40Gbps的组合数据速率，采用全屏蔽设计，可增强信号完整性并减少干扰。
减小封装尺寸和在印刷电路板上的占用空间
高密度24引脚设计支持小型化和灵活的设计，设计人员可将多个应用电路整合到电路板上的一个紧凑空间中。
提供混合型电源和数据连接
电源连接与高速数据连接采用同样的外形尺寸，支持多种高级应用系统。
增强设计灵活性
提供多样的电缆配置、板端底座配置及引脚排列选项，便于设计人员简化设计流程，确保连接器符合特定的电路板设计需求。

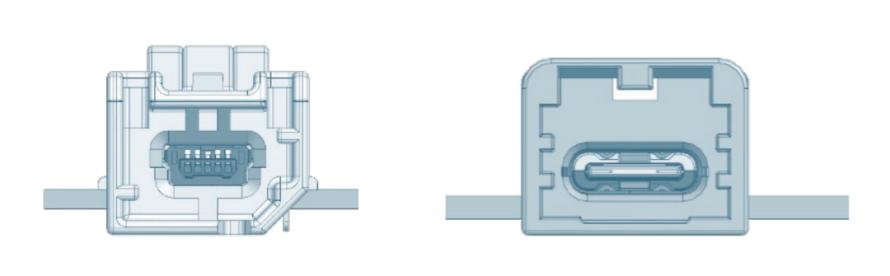

5路USCAR 30连接器与24路HSAutoLink C互联系统对比
（板端底座设计仅供参考）
国标版接口即将发布，更契合中国客户需求，敬请期待。
|

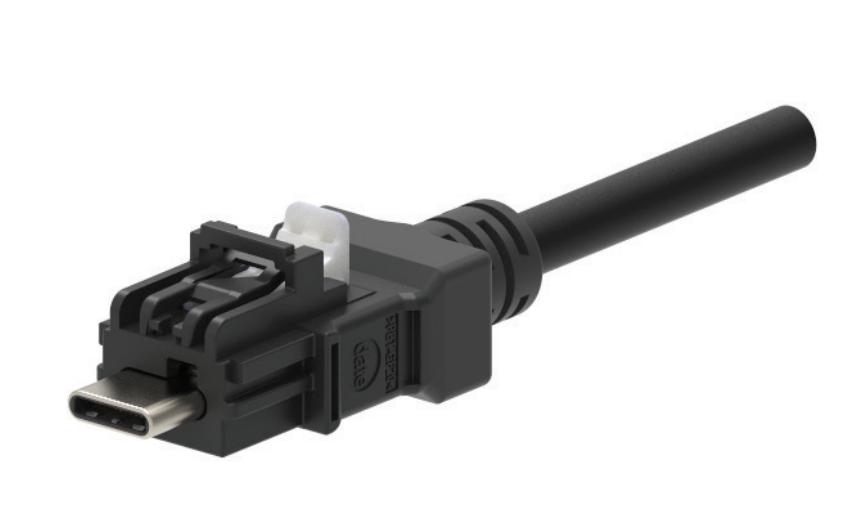

非密封连接器 |
|
|

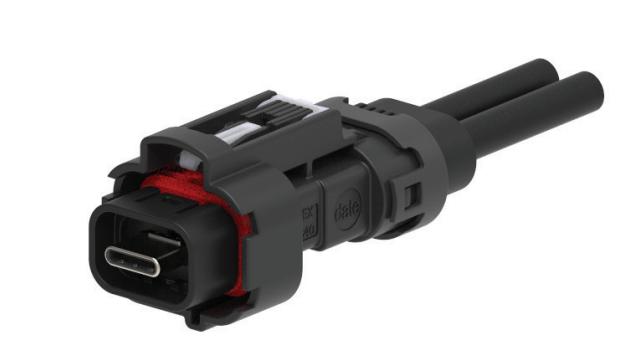

密封连接器 |
|
|

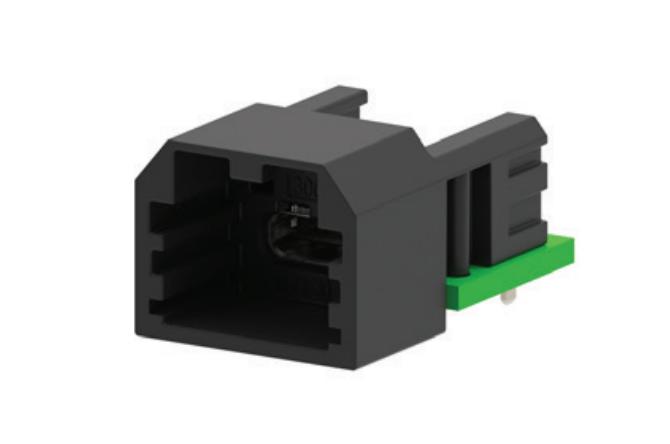

未密封的板端底座 |
|
|

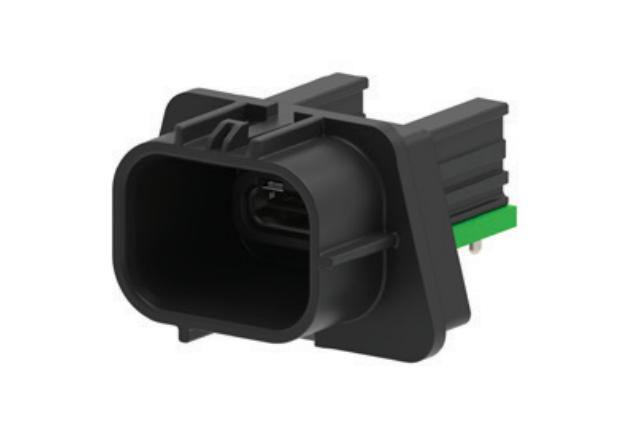

密封板端底座 |
|
市场和应用场合
|
汽车 消费类充电端口 诊断系统 高分辨率显示器 信息娱乐系统 远程信息处理系统 车辆分区之间的通信网络 |
信息娱乐系统 |
|
农业机械 消费类产品充电端口 诊断系统 高分辨率显示器 远程信息处理系统 防水模块 |
高分辨率显示器 |
|
网络 数据存储和传输设备 |
数据存储和传输设备 |

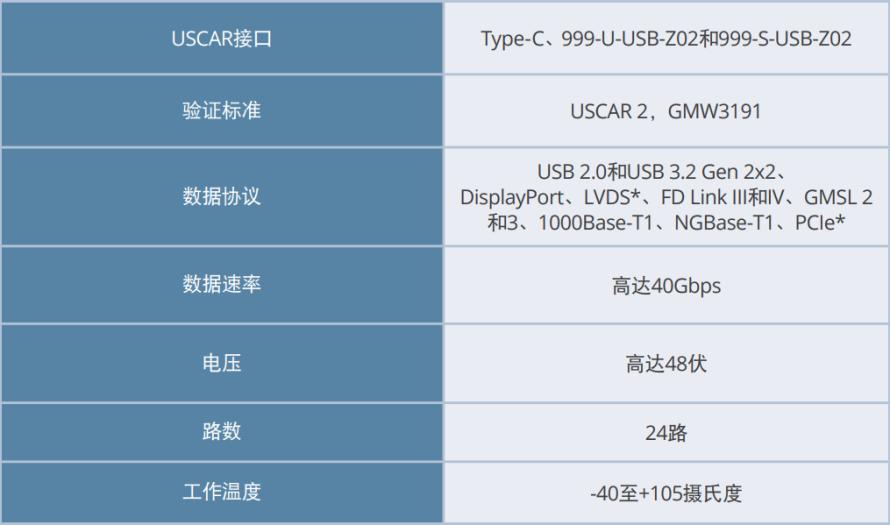

规格参数
|
参考信息 |
设计计量单位：毫米 是否符合RoHS标准：是 含卤素情况：低卤素 USCAR接口：Type-C、999-U-USB-Z02和999-S-USB-Z02 阻燃等级：UL 94 HB 密封等级：S3（GMW3191） 验证标准：USCAR-2，GMW3191 数据协议：USB 2.0和USB 3.2 Gen 2x2、DisplayPort、LVDS*、FD Link III和IV、GMSL 2和3、1000Base-T1、NGBase-T1、PCI Express（PCIe） |
|
机械参数 |
路数：24路 对PCB的插入力：不适用 插配力：45牛（最大值） 拔脱力：120牛（最小值） 可插拔次数（最小值）：连接器 - 25次 端子系列 - 10,000次 |
|
电气参数 |
数据速率：高达40Gbps 电压（最大值）：48伏 电流（最大值）：每个端子1.25安 连接器阻抗：85至100欧姆 ± 5欧姆 接触电阻：40毫欧姆 绝缘耐压：100伏交流 绝缘电阻（最小值）：100兆欧 |
|
物理参数 |
塑壳：PBT-GF20（非密封）、PBT-I-GF30（密封） 电缆出线角度：45、90或180度 触点：高性能铜合金 端子电镀：接触部位 - 0.15微米镀金（最小值）、焊尾部位 – 2微米镀锡（最小值） 屏蔽层电镀：1.25微米整体镀镍（最小值） 工作温度：-40至+105摄氏度 |
*待验证
