CPC2501M固态继电器集成电路，集成了用于可视门铃的铃声旁路功能
来源：Littelfuse(力特)
发布时间：2025-08-21
具有自我保护功能的紧凑型设计，简化了物联网安全系统、家庭和楼宇自动化的安装
CPC2501M是一款功能强大、自驱动、常闭固态继电器，专门针对可视门铃系统中的铃声旁路进行了优化。
CPC2501M专为取代分立继电器电路而设计，是Littelfuse产品组合中首款用于此功能的专用集成电路（ASIC）。该产品将自我保护、故障定时与固态开关功能集成在一个6×6毫米的紧凑QFN封装中，既简化了可视门铃的集成流程，又显著提升了系统的可靠性和安全性。

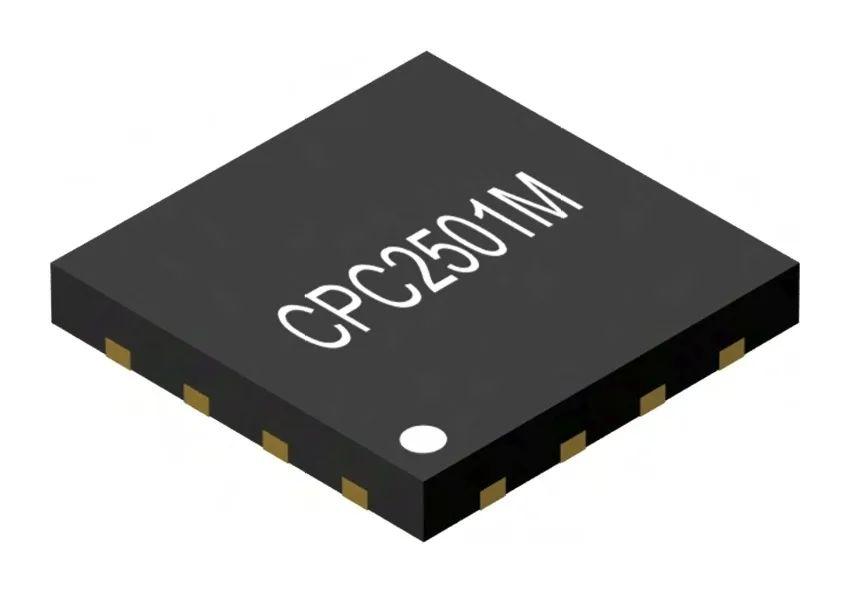

CPC2501M固态继电器
Littelfuse集成电路部产品营销经理Hugo Guzman表示：“CPC2501M铃声旁路继电器能让可视门铃制造商的产品兼容现有住宅布线系统。最终用户可以使用现有门铃盒将门铃按钮替换为新的可视门铃单元，无需专业安装或额外接线。”
主要功能与特色
集成式自驱动逻辑无需外部微控制器或软件控制即可运作；
内置故障保护计时器（~17秒）可在长时间按压按钮或提示音故障时自动复位；
高性能开关可承受60VP双向电压和1.84ARMS连续负载电流；
峰值电流能力为5A，可应对启动和浪涌情况；
经过热优化的6×6毫米 QFN-16封装可为紧凑型模块设计节省PCB空间；
可安装在标准8-24VAC门铃变压器后面。
问题/解决方案
随着可视门铃的普及度日益提升，使用传统家用布线和机械式门铃为这些设备供电的挑战也越来越大。CPC2501M通过在铃声处于非工作状态时创建一个电源旁路路径，并在铃声工作时立即关闭该路径来解决这个问题，既能确保摄像头单元的持续供电，又能完整保留铃声功能，而且无需复杂的改装。
应用与市场
CPC2501M不仅针对可视门铃系统中的铃声旁路进行了优化，同时还非常适合：
楼宇自动化控制
具有电压控制驱动器的物联网设备
需要紧凑型固态开关的安全系统
通用型压控继电器设计
