巴丁微“芯”动时刻：双通道H桥驱动芯片BDR6820H
来源：巴丁微
发布时间：2025-07-18
阅读量：0
BDR6820H 是一款双通道 H 桥驱动芯片。最适合 12V 系统应用产品的电机驱动。芯片每个 H 桥可提供最大峰值电流 1A 和均方根电流0.7A(在 12V 和 Ta= 25°C 适当散热条件下)，可以驱动两台直流电机，一台并联直流电机，也可以驱动步进电机，步进电机驱动支持全步或半步。
BDR6820H 内部保护关断功能包含过流保护，短路保护，欠压锁定保护和过温保护。

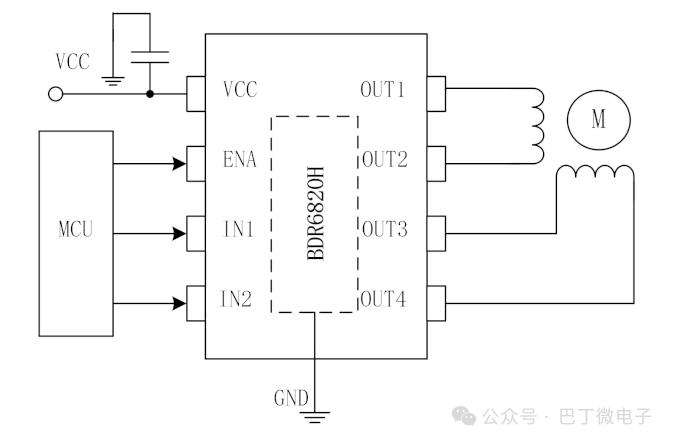

其典型的电路原理图如下：
BDR6820H 具有以下特征：
最高 VCC 电压 24V ，最大 IO 电流 1A；
工作电压范围：4V 至 20V；
不需要控制系统 3.3V 电源；
N+P MOS输出电阻（典型值）RON小于 1Ω；
待机时电流零消耗；
可并联使用（驱动通道并联）；
内置刹车功能；
封装：ESOP8 ；
BDR6820H 可广泛应用于：双通道直流、步进电机驱动等应用；冰箱、干衣机、吸尘器；POS打印机、标签打印机；PoE销售点终端及舞台灯光等领域。
