巴丁微“芯”动时刻：低压差线性稳压器（LDO）BDP7533A
来源：巴丁微
发布时间：2025-07-18
阅读量：0
BDP7533A 是一款高耐压的低压差线性稳压器。输出电流可达 150 mA，最大输入电压可达 40V。待机电流低（典型 5uA）。
BDP7533A 集成了高精度电压参考、误差放大器、电流限制电路和输出驱动电路。
BDP7533A 具有良好的负载瞬态响应和优良的温度特性。并且通过修调技术保证输出电压精度在±2%以内，固定输出电压 3.3V。
BDP7533A 具有两种封装形式，即SOT23 和SOT89-3。

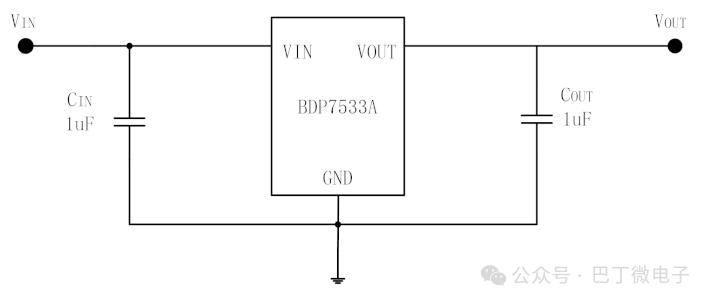

其典型的电路原理图如下：
BDP7533A 具有以下特征：
静态功耗低：5.0uA（典型值）；
最大输出电流：150mA；
低电压差；
740mV@100mA (VOUT=3.3V)；
1300mV@150mA (VOUT=3.3V)；
输入电压范围：3V~40V；
固定输出电压 ：3.3V；
输出电压精度：±2%；
电流限流和短路保护；
过温保护。
