RunningLine Tensiometer 缆绳张力的在线检测
来源：lascaux 丽景和风
发布时间：2025-07-03
阅读量：0
起重设备工作过程中，由于载荷的不确定性，可能会使钢丝绳发生断裂，而造成经济损失，甚至机毁人亡事故。因此，在钢丝绳的使用过程中，检测其所承受的实际张力及其变化情况，无疑在钢丝绳的设计、安装、使用、维护中具有重要意义。通过安装RL系列产品，可实现起重机整体负荷的安全性及缆绳负荷的测量及监控。
高压电缆线，电气化铁路的输电接触导线铺装过程，需要对张力进行测量。
大型船只上都有多个锚机，各锚机在工作中，需要平衡各自缆绳的张力负荷，特别是在遭遇风浪的时候，在线的张力检测设备能够更好的平衡负荷，保障安全。
RL型张力检测器特别设计用于运行中缆绳的在线张力检测，该张力检测器可用于15至115mm直径缆绳，可测量最大张力达500吨。可解决在不改变绳缆的受力结构的情况下，实现对动、静态缆绳张力进行检测。

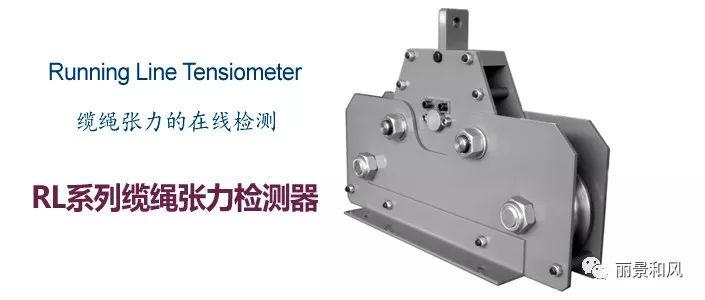

RL型张力检测器采用三轮式结构，坚固而紧凑的设计，可对缆绳、锚索、电缆等进行在线张力检测，测量重复性好、精度高，适应范围广、安装简便、可对动静态张力实时在线测量，不影响正常走缆。通过可移动的中心轮可以很容易的安装并运行。RL系列产品最大的张力测量范围可达500吨，线索的直径可达到115mm。
RL系列产品的应用：
缆绳的张力监测，该产品为绞车类设备进行缆绳张力监控提供了一种理想的安装结构及测量方案，可对海中停泊设备的锚缆张力的动态变化进行监控，有利于保证设备的安全性。工业生产中，对大直径电缆的卷绕过程，进行动态张力检测及恒张力控制。
RL系列产品特点：
采用电阻应变式测力传感器，测量精度高，重复性好
活动式安装，通过紧凑的传感器顶部可以快速的安装和拆卸，使用及维护方便。可对被测缆绳直接夹持，无需穿缆。
密封滚动轴承可在全负荷状态下高速度旋转，实现静态和动态张力加载，在线应用，不影响走缆。
通过有限元分析法和现场验证进行设计校验。
可移动，结构紧凑，外形坚固。
本产品可根据用户实际安装要求定制。
技术参数：
张力测量范围：0-100KN至0-20MN
综合误差：3%
非线性：1%, 3%
重复性：1%
安全过载：200%额定载荷
输出：数字显示，可选RS232,485， 0-5V或4-20mA输出
