OCP8111B 集成PWM无级调光闪光灯驱动，助力闪光灯补光模块技术革新
来源：灿瑞科技
发布时间：2025-07-02
阅读量：1
随着手机智能化深入与扩大，拍照功能基本已成为市场上所有手机的标配，用户对手机拍摄的高性能要求也越来越高，从而市场对手机拍照性能的追逐则成为日益凸显的需求。
为了满足在不同应用场景的拍照效果，其所配置的闪光灯补光模块，从早先的单通道、小电流、无调光等，逐渐向独立双通道、更大驱动电流、集成调光功能等方向发展。
OCP8111B是一款2倍电荷泵升压的LED恒流驱动芯片，由单节锂电供电，单路输出，为上代OCP8111A的迭代产品，主要应用于低成本方案。
产品在优化各项性能指标的基础上，同时在内部集成了PWM调光功能，实现0~100%无级调光，比市面上相应产品的调光方式更佳。
OCP8111B的PWM调光方式简单可靠，只需在EN脚接入PWM信号，即可实现手电筒和闪光灯调光，轻松解决了预闪、长曝光、录像补光、拍照调校等应用需求，难能可贵的是，其同时也兼容市面上相应产品的向上调光方式，为客户提供更多的选择。OCP8111B支持20kHz~100kHz的宽范围PWM调光频率。

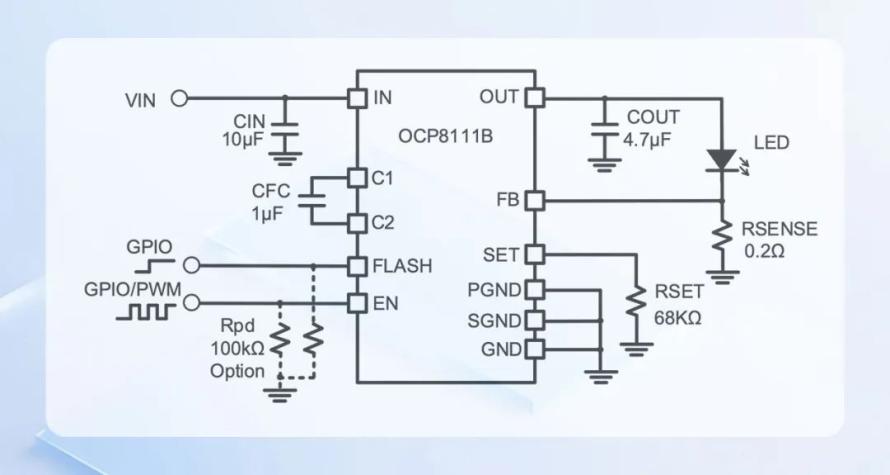

OCP8111B典型应用电路
OCP8111B在EN和FLASH脚的内部集成下拉电阻，因此无需再配置外部下拉电阻，为系统节约成本。
产品具有1.2A的更高输出电流能力，同时集成了LED短路、输出短路、输入欠压、输出开路、过热等全方位的保护，安全可靠。提供3mm*3mm的DFN-10L封装，绿色无铅无卤。

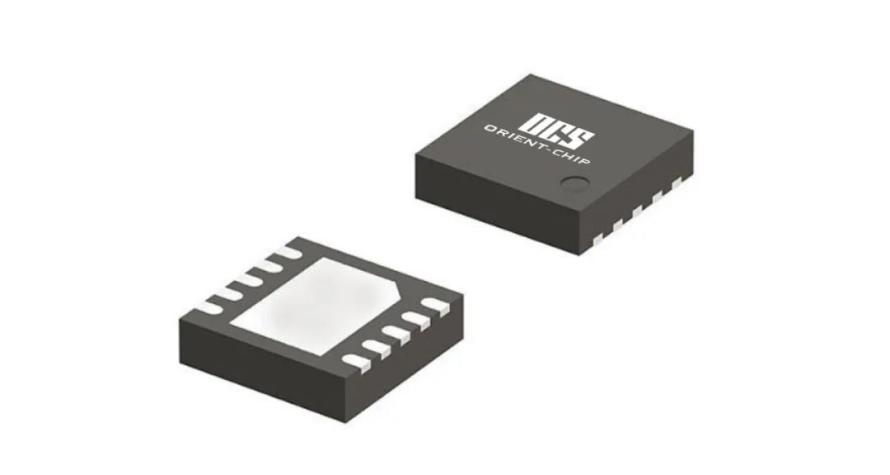

OCP8111B封装
OCP8111B
PWM调光的实现原理及优势

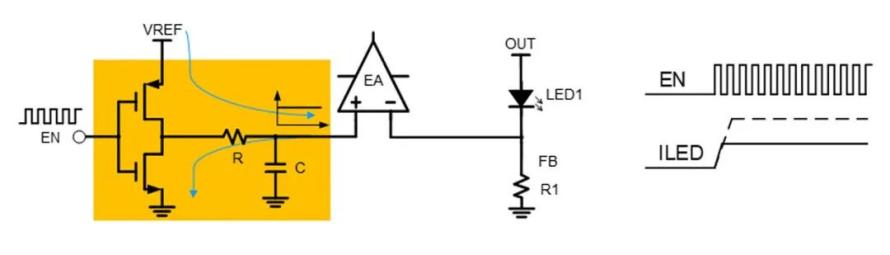

如下图示意，PWM信号接入EN脚，通过推挽电路，将PWM信号的振幅转换成VREF、并保留占空比信息，RC低通滤波电路将转换后的PWM信号的交流成分滤除，得到直流成分给至EA作为FB的内部基准，从而得到稳恒的LED电流。
PWM调光示意图
LED电流计算公式如下：ILED = VREF * D / R1 ，在这可以看到，LED电流跟占空比D成线性关系。

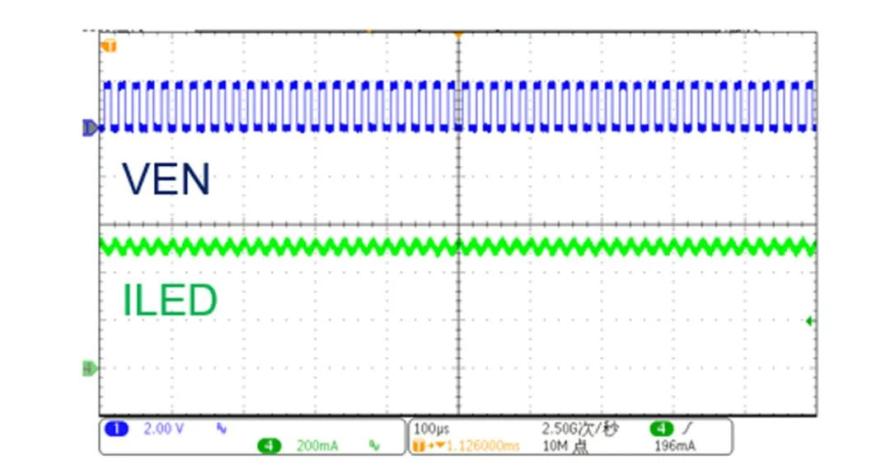

实测波形如下：
PWM调光实测波形图

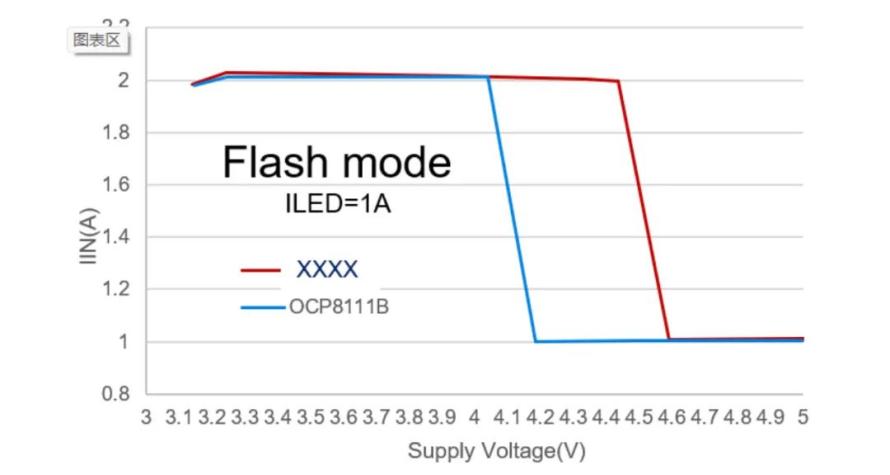

OCP8111B的PWM调光方式不仅可以得到非常小的电流纹波，而且在功耗方面有明显优势。如下图所示，在相同灯压和电流下，OCP8111B在VIN下降到4.2V才进入2x，功耗远低于同类产品。
功耗对比图
