适用于过流故障检测的高性能电流传感器CC6939
来源：CrossChip(成都芯进)
发布时间：2025-06-27
阅读量：1
芯进电子最新推出超高耐压的高性能霍尔效应电流传感器CC6939系列芯片，CC6939由高精度、低噪声的线性霍尔集成电路和一根低阻抗的主电流导线组成。0.14mΩ的超低阻抗的导线可最大限度减少功率损耗和热散耗，内部固有绝缘在输入电流路径与副边电路之间提供了5000VRMS绝缘耐压。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。
CC6939同时设计了开漏输出的快速故障监控功能，非常适用于过流故障检测。该功能在故障检测中应用灵活，大大简化了电路板应用布局。参考电压(VREF)允许进行差分测量以及设置过电流故障阈值的参考电压(VOC)。

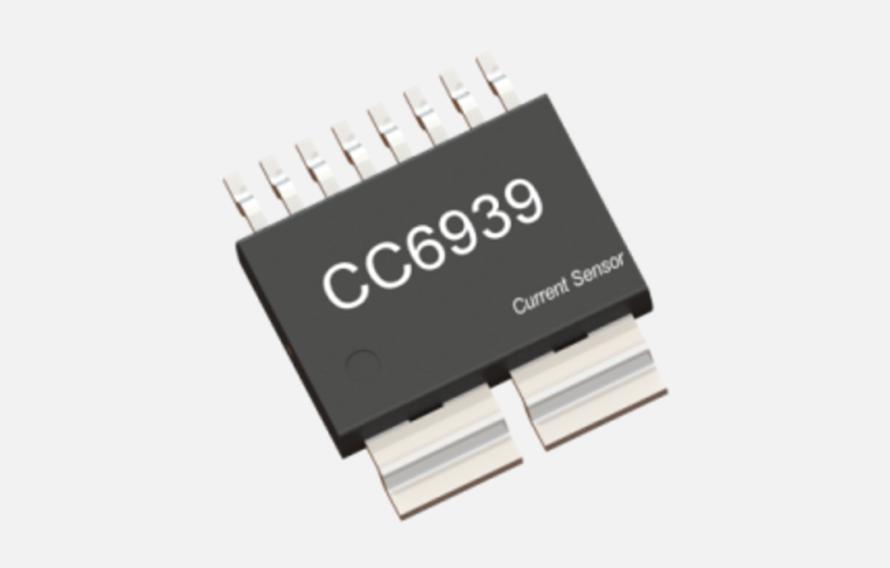

▲ CC6939 SOW10封装
产品优势与主要特性
🔷 基准具有内置VREF输出、外部VREF输入两种模式：
内置VREF输出模式时，VOE可编程至＜5mV
外部VREF输入模式时，VOUT静态输出电压和其保持一致
🔷 测量电流量程：50A，80A，100A，150A，200A
🔷 低噪声，单端模拟输出
🔷 隔离耐压高，导线引脚到信号引脚有5000VRMS的安全隔离电压
🔷 低损耗，导线电阻0.14mΩ
🔷 带宽高，可达450kHz，阶跃响应时间0.6us
🔷 常温误差±1%，灵敏度温漂可达±2.5%
🔷 温度稳定性好，采用霍尔信号放大电路和温度补偿电路
🔷 差分霍尔结构，抗外部磁干扰能力强
🔷 抗机械应力强，磁参数不会因为受外界压力而偏移
🔷 ESD (HBM) 4kV，ESD (CDM) 2kV，LU 500mA
应用场景
🔷 电机控制
🔷 负载监测系统
🔷 过流故障保护
🔷 光伏
🔷 新能源
▲ 典型应用图
实测数据
1. 高带宽，快速阶跃响应性能

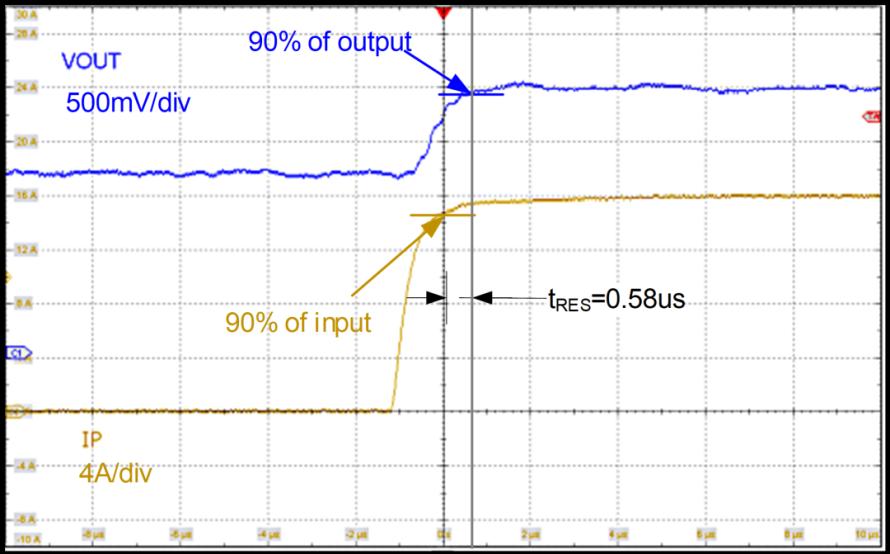

▲ CC6939 阶跃响应图
2. 过流故障检测功能，原边过流时，xFault拉低，报警信号输出给系统

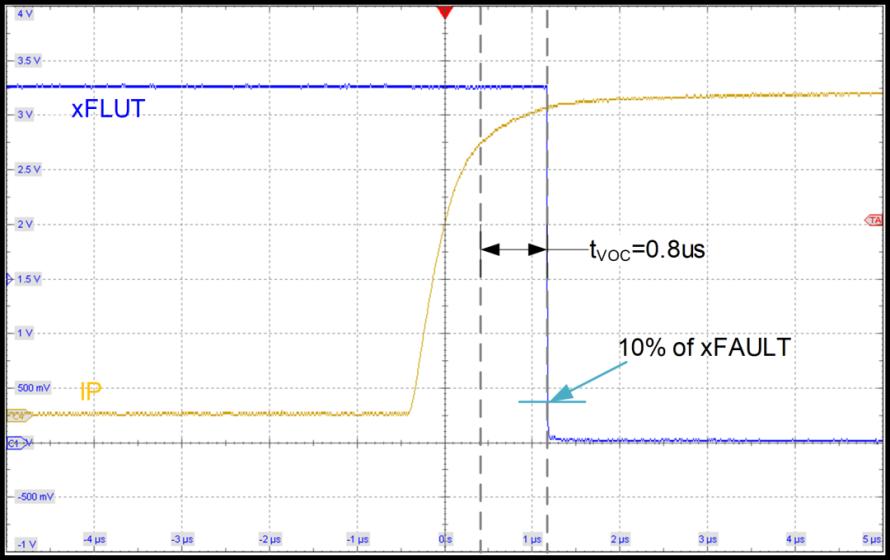

▲ CC6939 xFault响应波形
3. 优秀的温度稳定特性

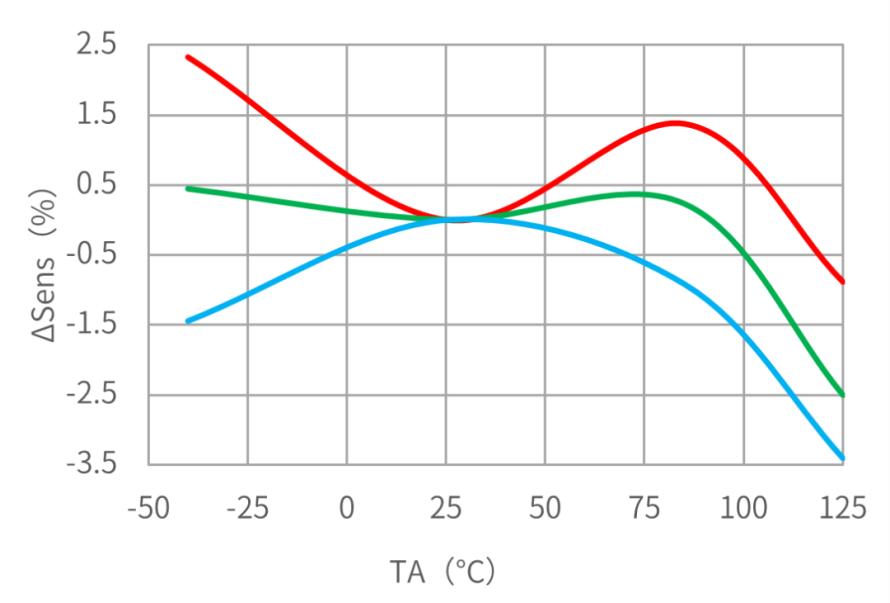

▲ CC6939 灵敏度(Δsns)随温度变化曲线

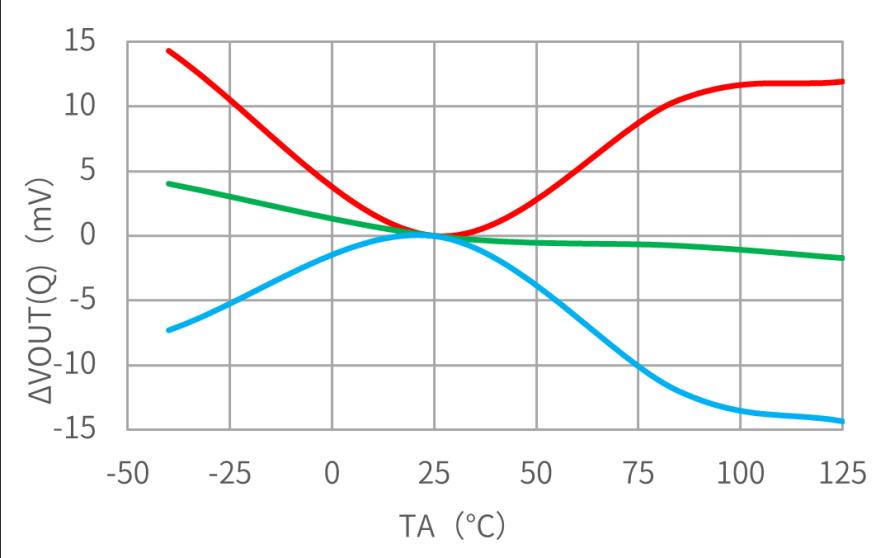

▲ CC6939 输出Vout随温度变化曲线

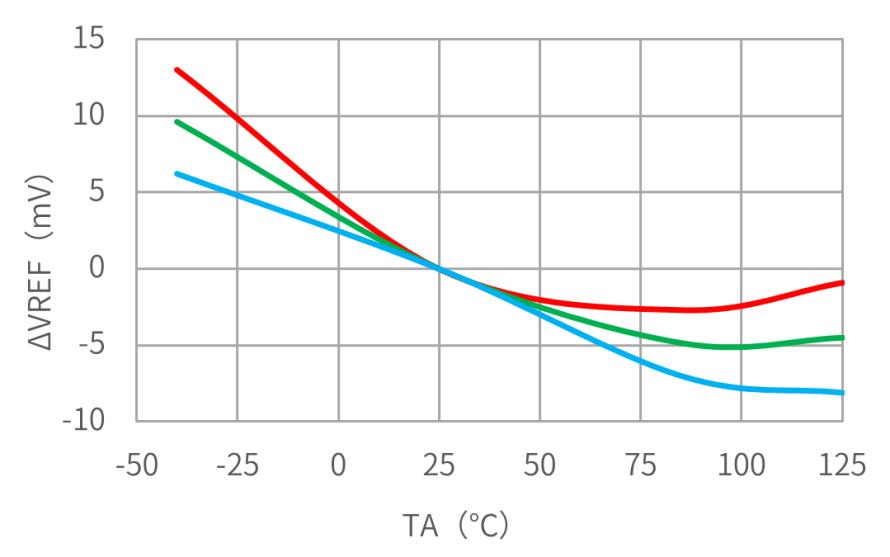

▲ CC6939 输出参考电压VREF随温度变化曲线
