4通道磁耦数字隔离器CCi88140/1/2系列芯片
来源：CrossChip(成都芯进)
发布时间：2025-06-27
阅读量：1
芯进电子宣布推出4通道磁耦数字隔离器CCi88140/1/2系列芯片，不同于国内常见的容隔离技术，CCi8814X完全基于最新一代“青城”高可靠性磁隔离平台设计，全系列按照车规AEC-Q100 grade1设计，是具有高速、高可靠性、高耐压、高抗干扰的四通道通用磁数字隔离器。
SOP16W 300mil 爬电距离

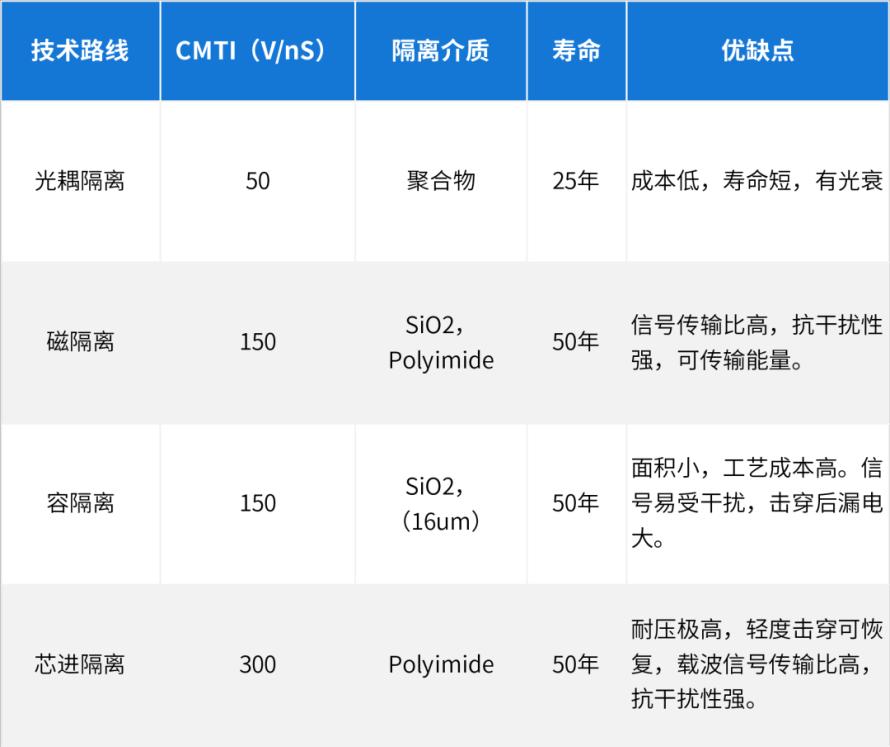

不同隔离技术路线对比
芯进磁隔离技术优势：
1、安全性高—采用自有知识产权的隔离技术来实现，隔离瞬时耐压VISO可达到20KVrms, 轻度击穿可自行恢复，抗雷击浪涌峰值大于20KVpk。
2、质量标准高—采用芯进成熟的grade1车规design rule，针对汽车温度，湿度，雨水，振动，耐老化，电压波动，电压冲击等恶劣环境下，按照15年/20万公里，3年连续工作故障率<1ppm来保证设计。
3、抗电磁干扰能力强—芯进磁隔离技术相比于容隔离接收端的载波信号幅度可提高10倍，本身磁场较强，不易受外界电磁场干扰，目前试验表明，距离为1cm时，可抵抗1kA时瞬时电流产生的电磁场，可轻松通过对讲机干扰和电磁干扰测试；
应用场景
光伏储能：逆变器
工业自动化：电机控制
汽车：牵引逆变器, BMS充电站
通信：SPI, 485, CAN, LIN信号隔离、隔离数字信号传输

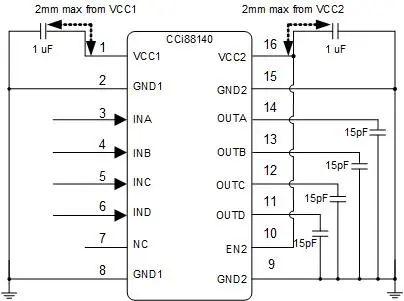

典型应用图

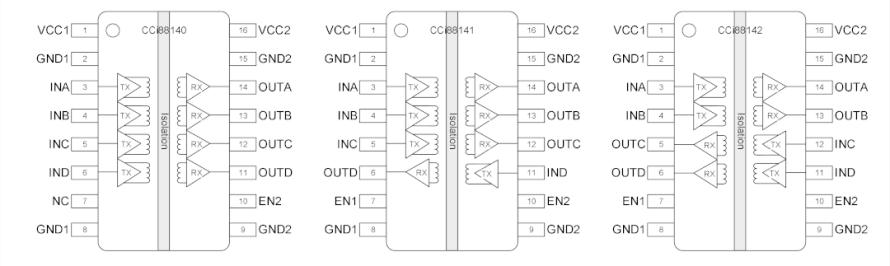

有多种不同通道方向和默认输出态的型号可选

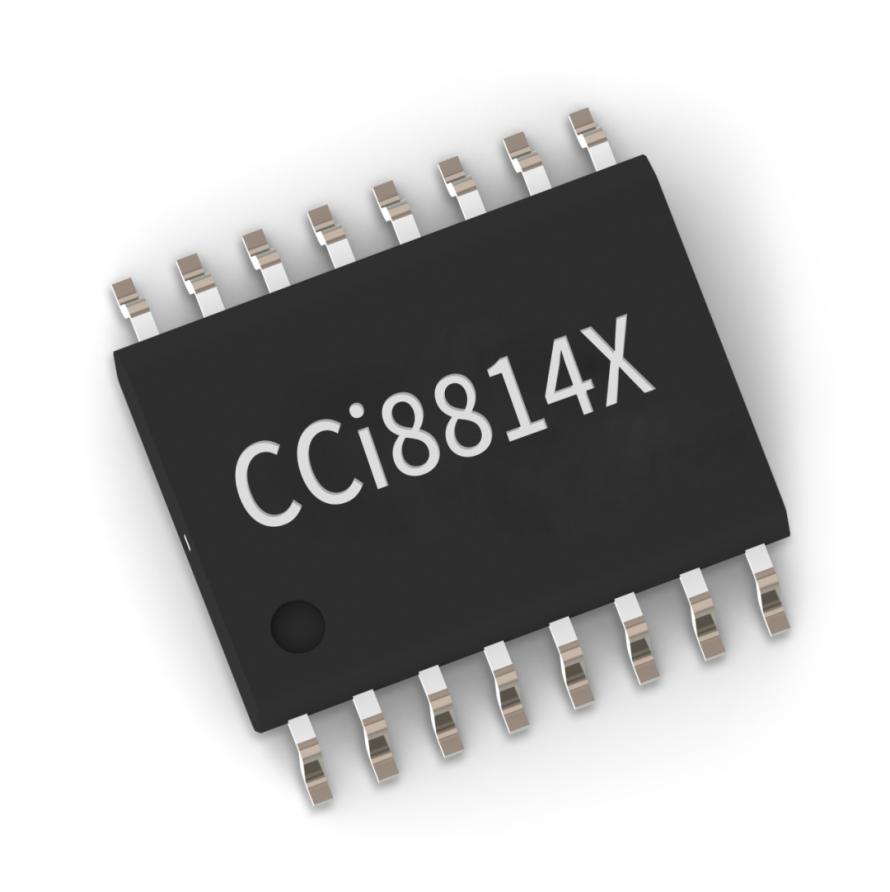

SOP16W 封装
产品优势
CCi8814X系列数字隔离器完全按照车规标准AEC-Q100设计，核心指标均处于国际领先水平，极大的保证了工业、新能源和车规级用户的可靠性和安全性。
1、高共模瞬态抑制能力，载波信号幅度可提高10倍，可用于传统容隔无法适用的复杂车规环境

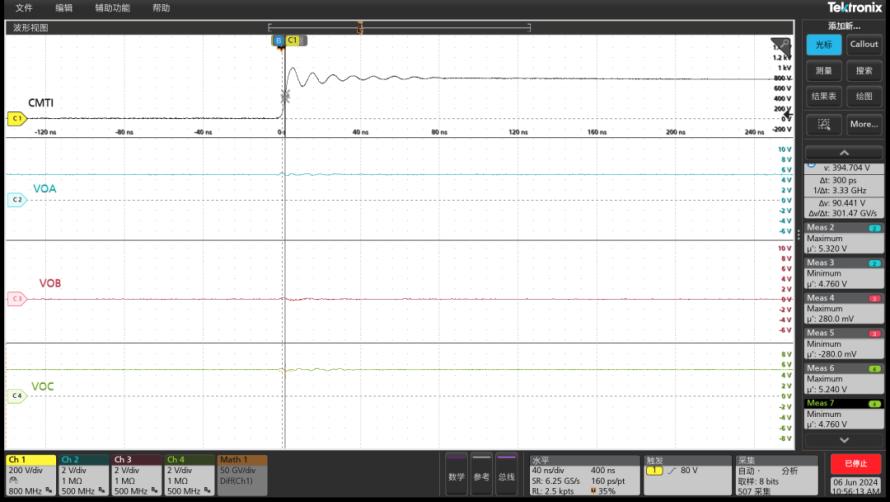

静态CMTI 上升沿pass 300V/ns
静态CMTI 下降沿pass 300V/ns

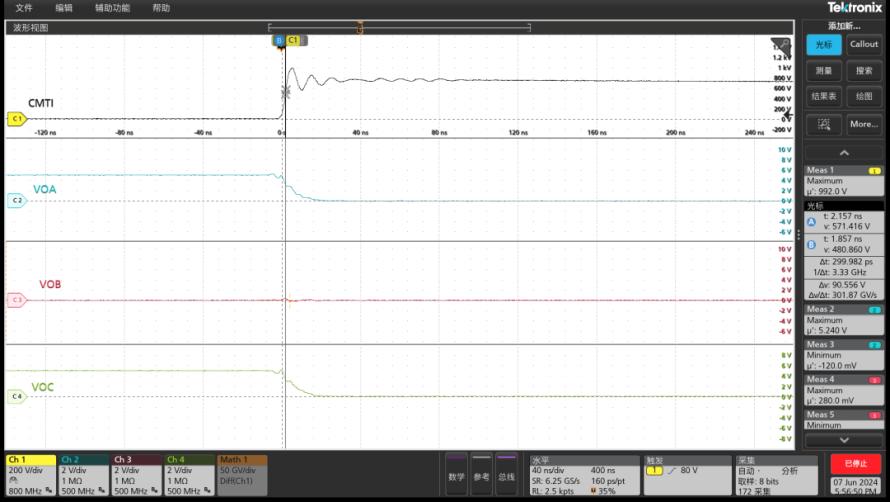

动态CMTI 上升沿pass 300V/ns
动态CMTI 下降沿pass 300V/ns
隔离器件对地寄生小，载波信号幅度强CMTI可达到300V/ns
2、高可靠性，远超增强型隔离标准，国际领先
VIOWM ≥ 1500VRMS
隔离等级高达 5700VRMS；

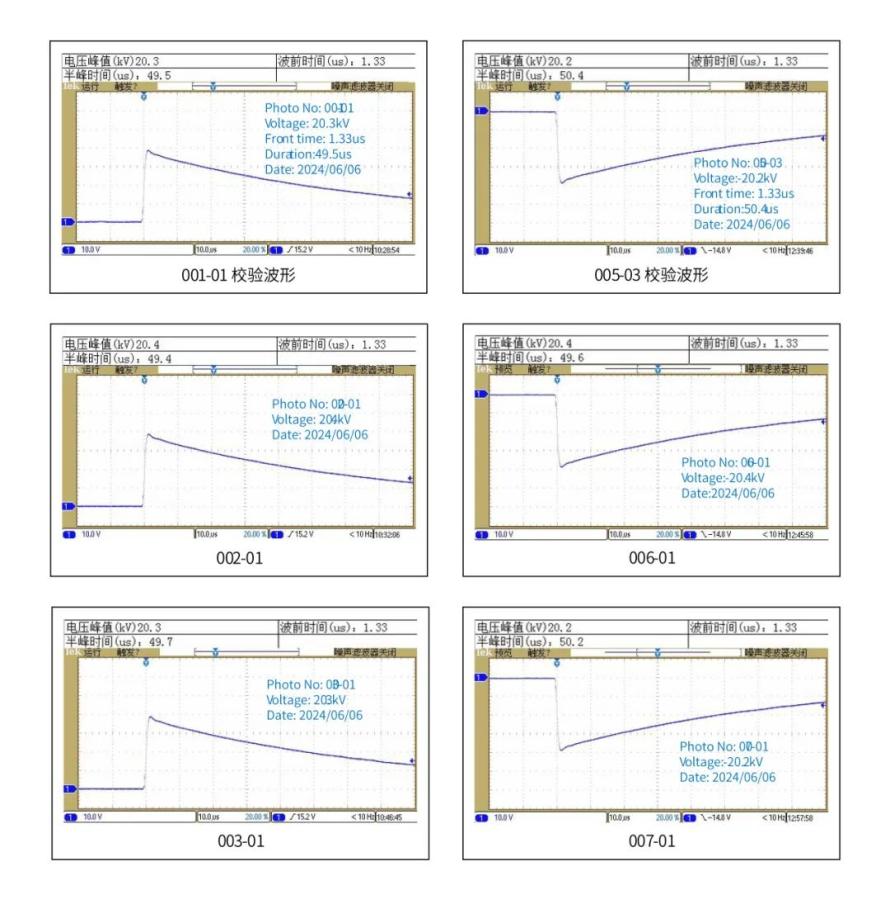

浪涌能力高达 20kV；AC BV ≥ 20kV
在整个隔离栅具有±8kV IEC 61000-4-2 接触放电保护

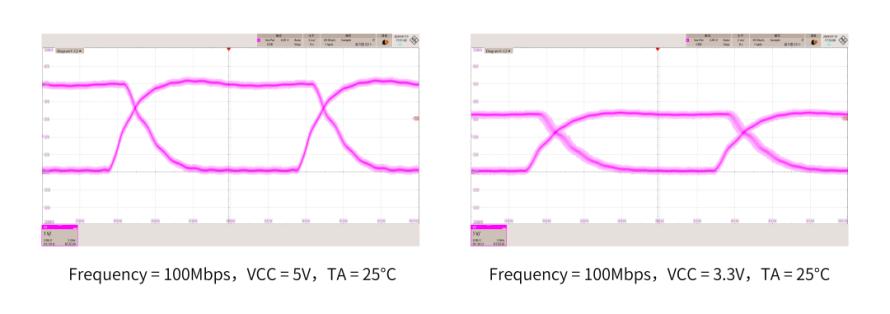

3、高传输数据率：0-100Mbps，传输信号质量高，眼图jitter小

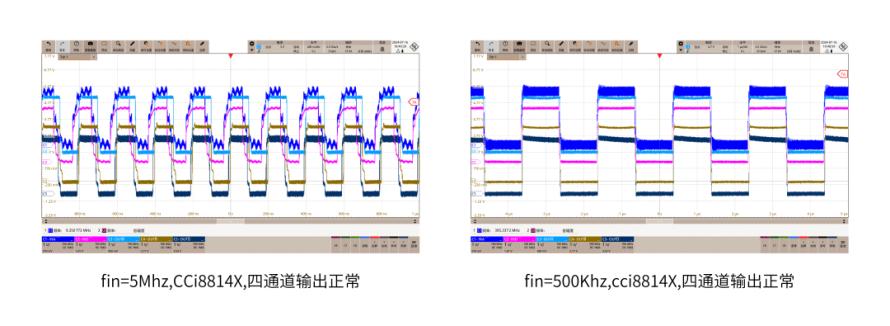

4、超强抗电磁干扰能力，可轻松通过对讲机干扰测试
测试条件：“干扰源：对讲机GYQ-7100，
发射信号F=400MHz，Pmax=8W

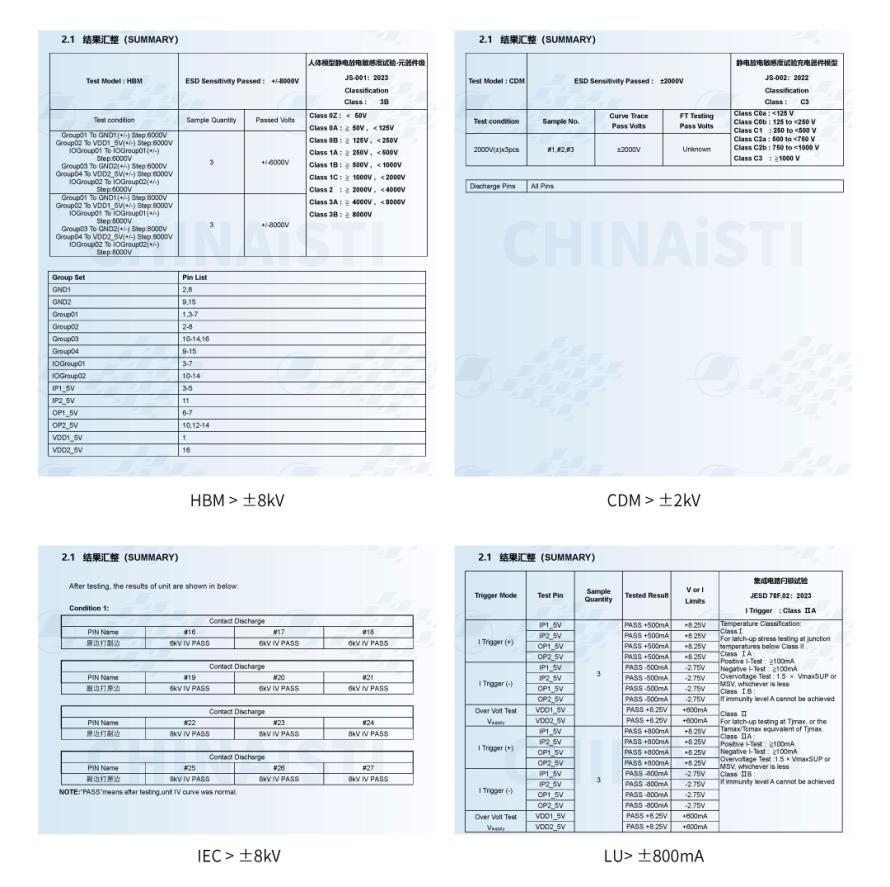

5、优秀的ESD防护性能
6、高性价比：成熟的生产工艺，严格的质量标准，信号传输能力强，高抗干扰能力
7、多项国家发明专利。
8、国产供应链，保证产能和时效性
