国产首发！！CC6836——磁通门高精度闭环电流传感器IC
来源：CrossChip(成都芯进)
发布时间：2025-06-27
阅读量：2
芯进电子推出国内首颗研发并量产的磁通门高精度闭环电流传感器IC，CC6836。在配合磁通门模组时，CC6836能够以高精确度监测交流和直流电流。内置线圈短路、开路，输出过流等故障检测保护报警功能。该产品可直接驱动补偿线圈，可检测各种大小的电流，广泛应用于汽车电子、光伏、工业控制、新能源等领域。
应用场景
汽车领域：OBC、BMS
光伏领域：系统功耗检测、逆变器
工业自动化：电机控制、发电机检测和控制
▲ 典型应用电路 ▲
CC6836在相对较大的电流和快速电流脉冲下工作，并提供宽带性能。它经常暴露在来自主信号和工作环境的大畸变能量中。因此，布线布局必须在关键点之间提供屏蔽和低阻抗连接。
产品特性

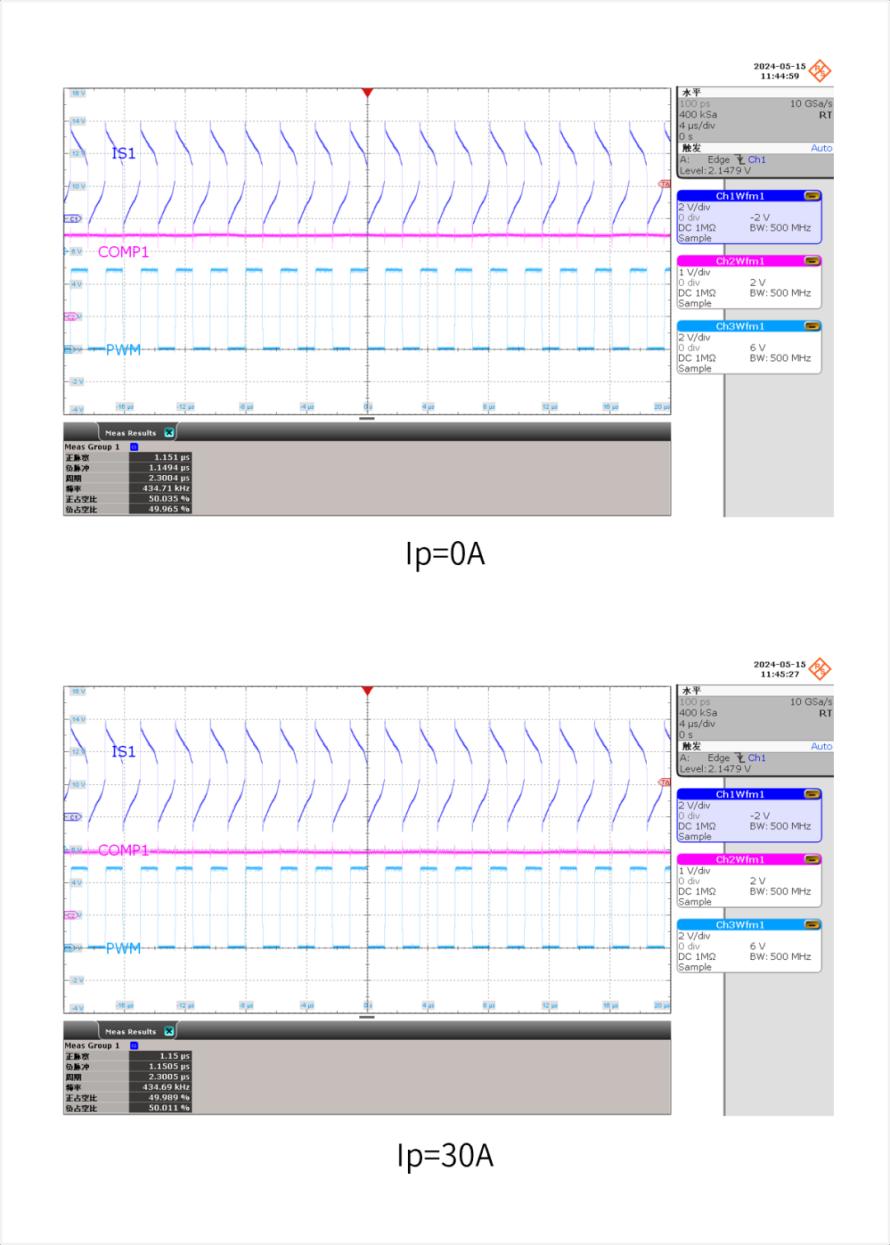

1、施加激励电流前后，探头线圈振荡占空比精确保持50%

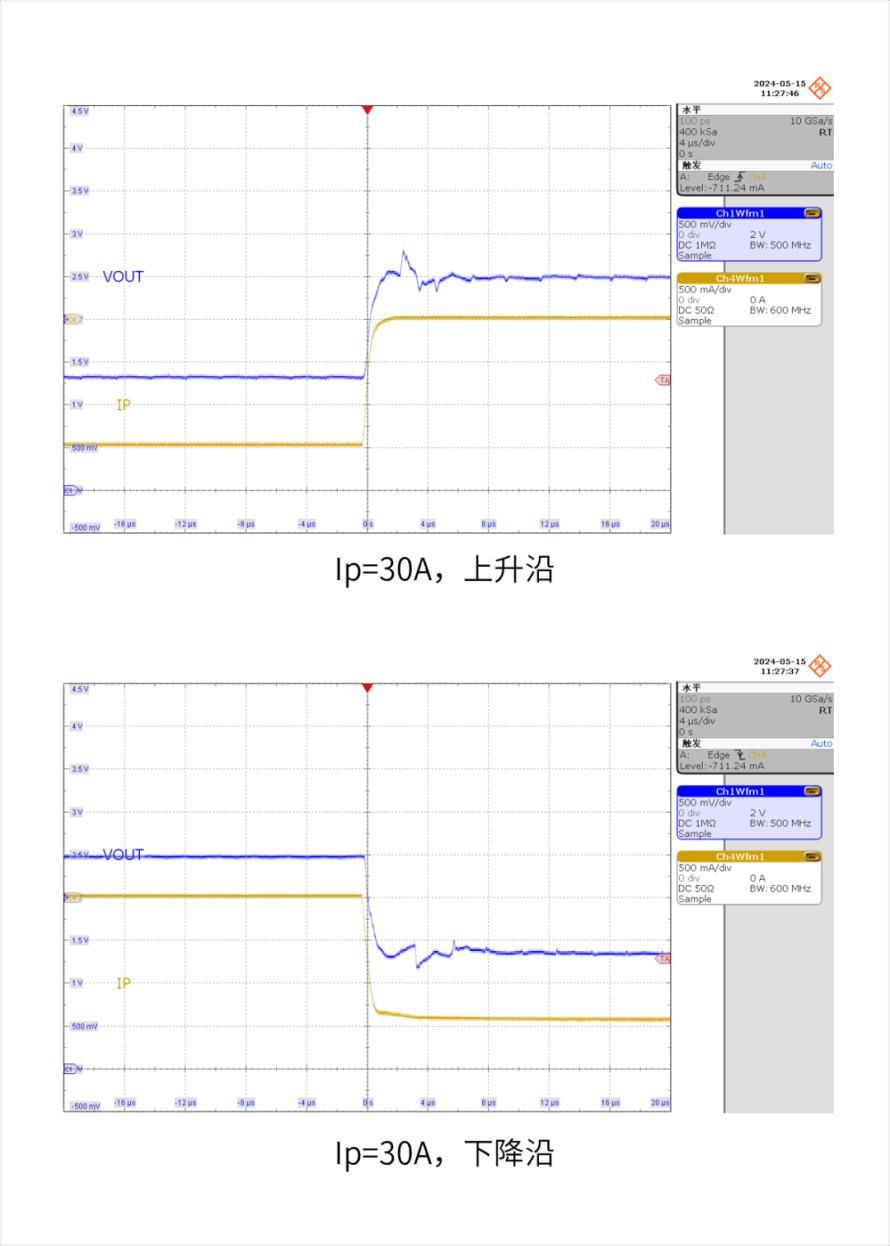

2、30A阶跃电流快速响应

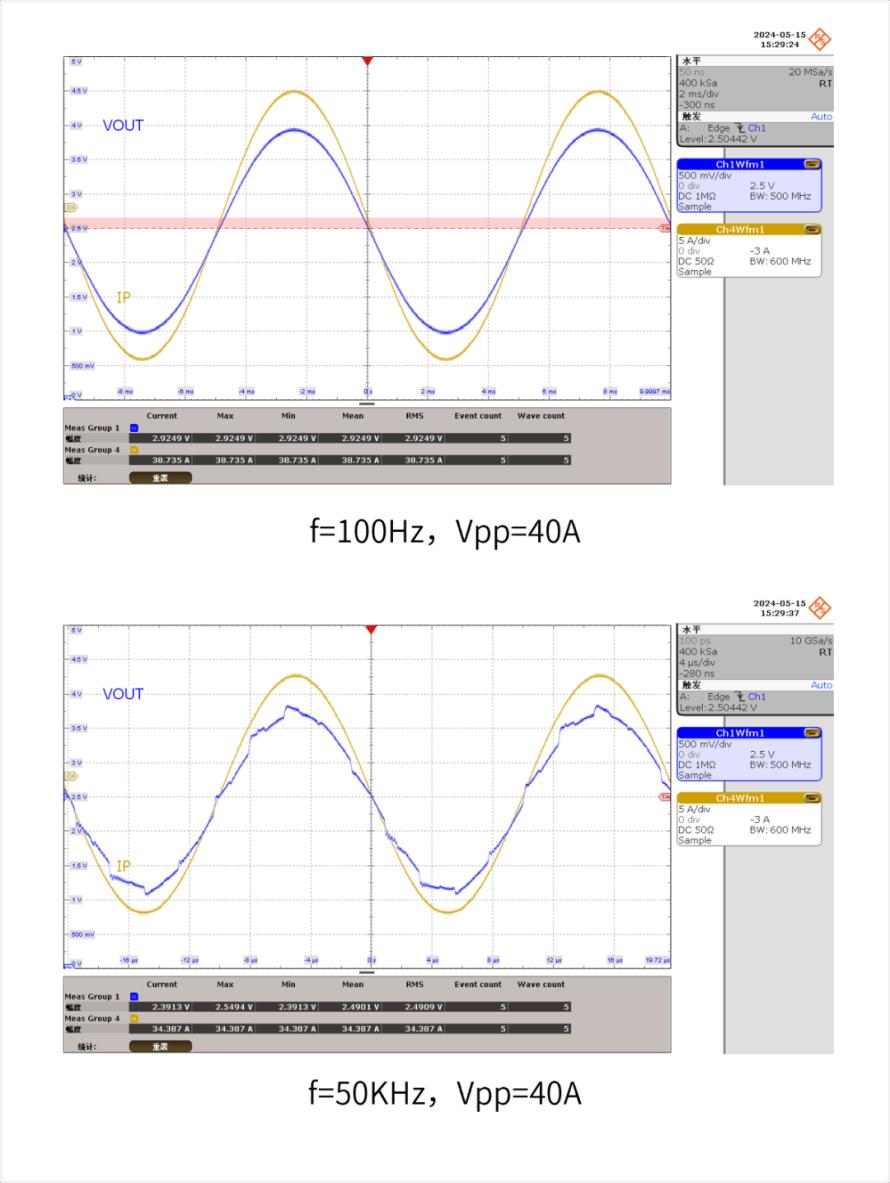

3、正弦电流响应
4、温度105℃时，传感器灵敏度温漂＜0.2%

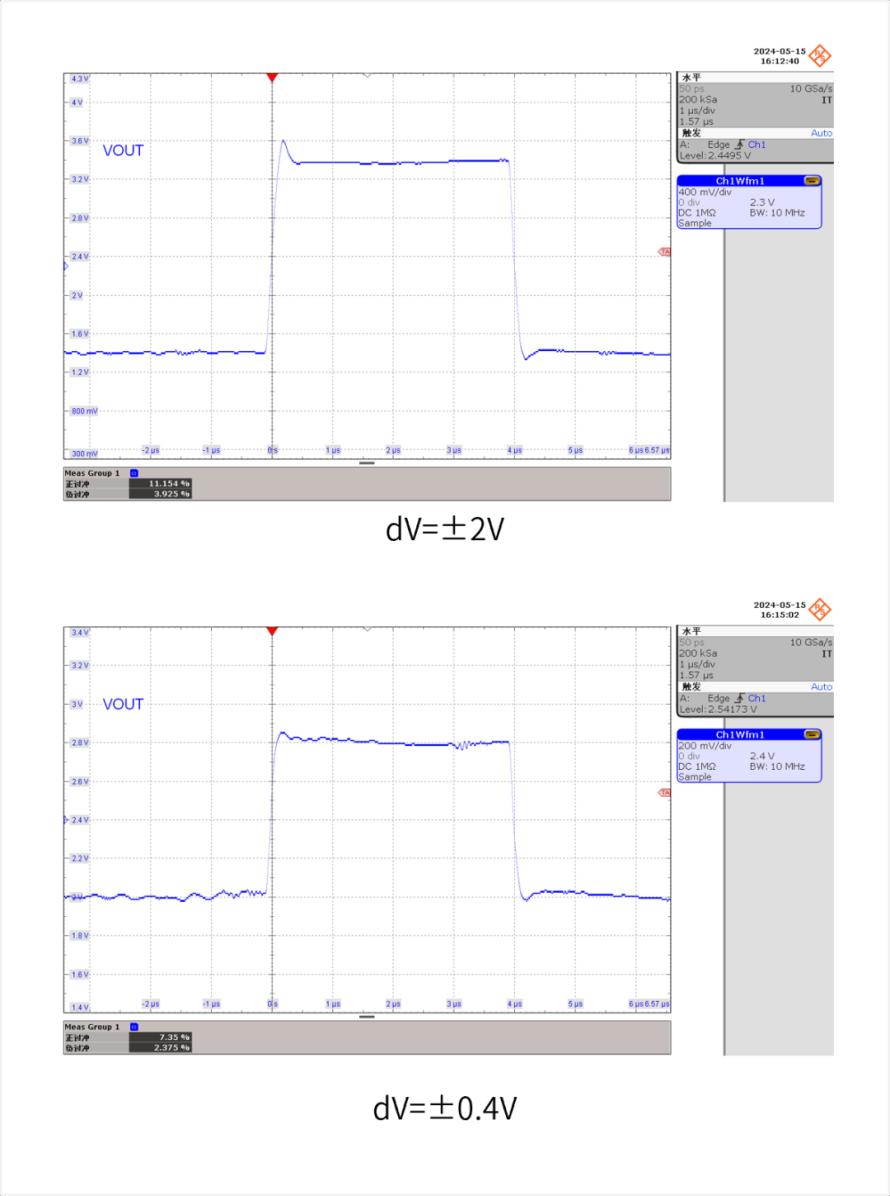

5、高压摆率采样差分运放SR=10V/μS

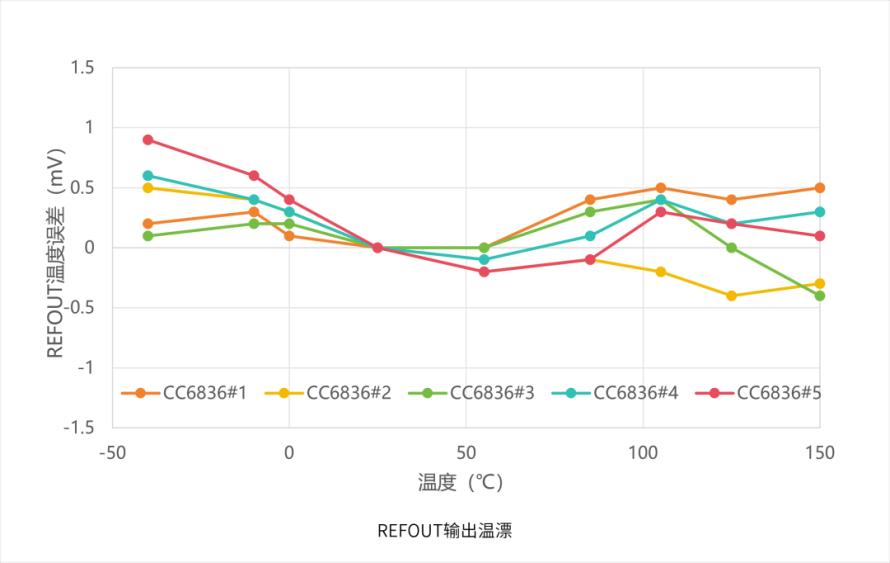

6、REFOUT输出温漂＜5ppm/℃

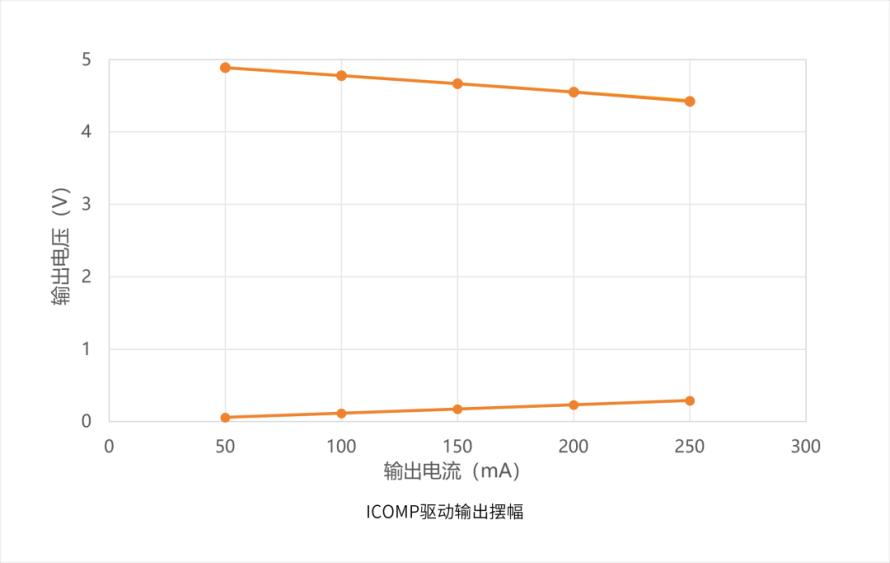

7、宽范围补偿驱动输出摆幅
8、优秀的ESD防护性能
9、国产供应链，保证产能和时效性

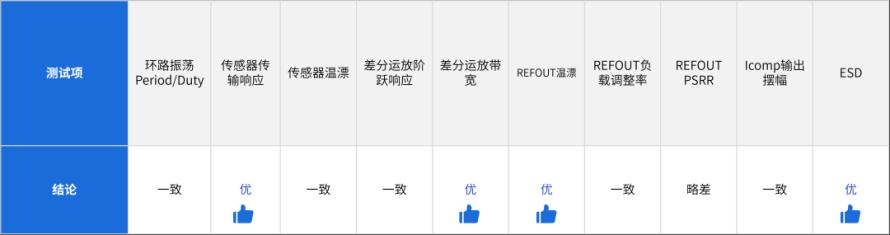

部分关键参数与国外竞品对比
