CT450 非接触式大电流检测模块—JYJS_TMR_CT450_1000A_V1.0
来源：感算
发布时间：2025-06-18
阅读量：1

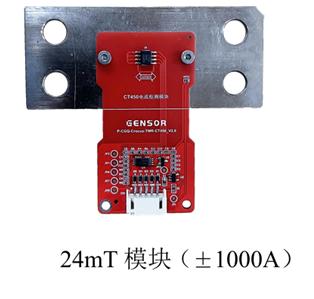

JYJS_TMR_CT450_1000A_V1.0是晶源健三基于Crocus-CT450研发生产的非接触式大电流检测模块，采用TMR技术，可应用于电能质量、储能电力柜、逆变器等场景的大电流检测。
功能特性
TMR非接触式电流检测方案(PCB+铜排)
模拟电压信号输出(传感器输出+运放调节输出)
NTC 温度采样(PCB表面温度)
性能参数
电流检测范围：0~±1000A
检测精度：±3% (F.S)
输出电压偏置：2.5V±0.02V
传感器输出: VOUT1=S1*Ip+Vos(0.5~4.5V)
运放输出:VOUT2=S₂*Ip+Vos(0.5~4.5V)
NTC采样输出: RNTC=10*(5-VOUT3)/VOUT3

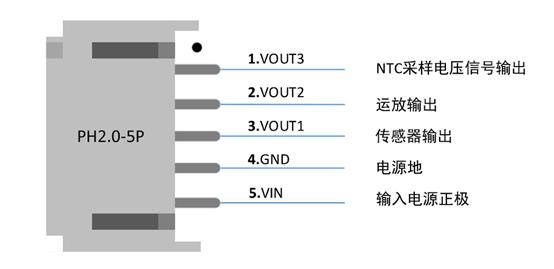

接口定义
此外，我们还有多款不同电流检测范围模块可根据客户需求选型，如1000A、500A、250A、380A、100A、50A等。
如需选型帮助，请联系感算电子技术专家团队。
商品链接
1000A：JYJS_TMR_CT450_1000A_V1.0型号_电流传感器模块品牌_采购_价格-感算商城
500A：JYJS_TMR_CT450_0500A_V1.0型号_电流传感器模块品牌_采购_价格-感算商城
380A：JYJS_TMR_CT450_0380A_V1.0型号_电流传感器模块品牌_采购_价格-感算商城
100A：JYJS_TMR_CT450_0100A_V1.0型号_电流传感器模块品牌_采购_价格-感算商城
50A：JYJS_TMR_CT450_0050A_V1.0型号_电流传感器模块品牌_采购_价格-感算商城
