高精度CT452 非接触式大电流检测模块——JYJS_TMR_CT452_0250A_V1.0
来源：感算
发布时间：2025-06-17
阅读量：0

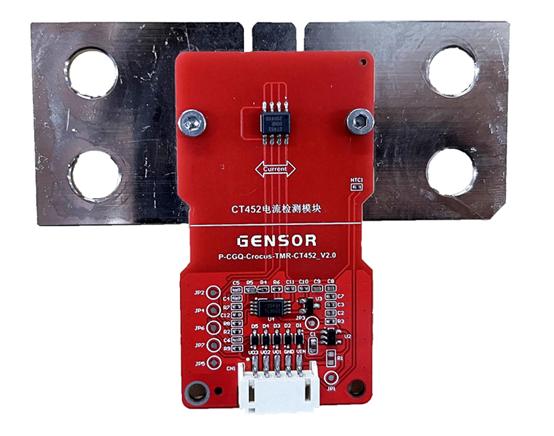

JYJS_TMR_CT452_0250A_V1.0是一款Crocus CT452单芯片非接触式电流检测模块，采用TMR技术，可应用于电能质量、储能电力柜、逆变器等场景的大电流检测。
功能特性
TMR 非接触式电流检测方案(PCB+铜排)
模拟电压信号输出(传感器输出+运放调节输出)
NTC温度采样(PCB表面温度）
模块参数：
供电:
①LDO 供电输入:6V(宽电压6~18V;R1不贴、D1贴时为LDO输入)
② DC-DC 供电输入:5V(R1贴、D1不贴时为 DC-DC 输入)
工作电流：6mA
传感器芯片工作电压范围：4.75~5.5V
电路保护：输入防反接、ESD防静电
电流检测范围：0~±250A
检测精度：±3%（F.S)
输出电压偏置：2.5V±0.02V
传感器输出：VOUT1=S1*Ip+Vos(0.5~4.5V)
运放输出：VOUT2=S₂*Ip+Vos(0.5~4.5V)
NTC采样输出:RNTC=10*(5-VOUT3)/VOUT3
更多模块参数可预览下载产品规格书：CT452 非接触式大电流检测模块产品规格书-感算商城
产品采购请点击链接购买：JYJS_TMR_CT452_0250A_V1.0型号_电流传感器模块品牌_采购_价格-感算商城
感算商城是全球领先的传感器垂直一站式服务平台，可为广大客户提供产品采购、技术资料、传感器/模块/方案定制等一站式服务。如有需求，欢迎详询。
