TDK针对500 V系统推出更紧凑的栅极驱动变压器

来源：TDK

作者：-

发布时间：2025-05-13

阅读量：2

让每一寸空间迸发更强能量，TDK EPCOS EP9系列变压器 —— 以紧凑之躯，担安全之重！以突破性设计，为电气化和可持续未来注入强劲动力！

✅极致紧凑设计：11mm超薄高度+13x11mm占板面积，却能驾驭500V系统电压的严苛汽车及工业应用挑战！

✅绝缘性能王者：爬电距离与空间距离≥5 mm，耦合电容低至2pF，守护系统纯净运行。

✅全方位可靠性：−40°C至+150°C宽温域稳定输出，AEC-Q200认证加持，从容应对汽车电子与工业极端工况。

✅绿色引擎：MnZn铁氧体磁芯+卷带包装，助力高效生产，践行可持续发展理念。

📦即刻体验：通过订货号B82804X1获取样品套件，包含每种型号的6个变压器，让创新触手可及！

TDK 新型 EPCOS EP9系列变压器（订购代码：B82804E）相比于专为IGBT及FET栅极驱动电路而设计现有E10EM系列表面贴装变压器，新系列元件尺寸更为紧凑，且优异性能可满足500 V系统电压的严苛汽车及工业应用要求，同时具备绝缘性能好、耦合电容超低和耐热性强的特点。该新系列产品迎合了TDK积极推动绿色转型，迈向更加电气化和可持续未来的理念。

EP9系列采用锰锌MnZn铁氧体磁芯及SMD L型引脚设计，高度仅为11 mm，占板面积为13 x 11 mm，具有−40 °C至+150 °C的宽工作温度范围，即使在严苛工况下也能确保高可靠性。其耦合电容仅为2 pF，符合AEC-Q200 Rev. E标准，且爬电距离与空间距离≥5 mm，广泛适用于汽车电子及其它要求较高的应用场合。

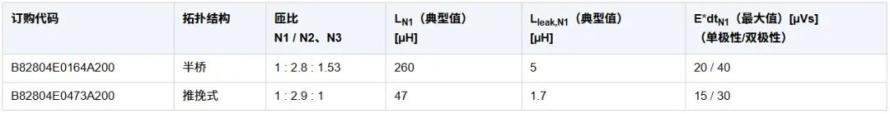

新系列变压器支持半桥及推挽式变换器等拓扑结构，典型工作频率为100至400 kHz，且匝比专门针对具体应用进行了优化。产品采用卷带包装，方便大批量生产环境中的自动化装配。
