MagnTek·新品 | 车规级高带宽高精度平行磁场感应电流传感器-MT9519系列
来源：麦歌恩
发布时间：2024-12-18
阅读量：3
麦歌恩推出全新车规级高带宽高精度平行磁场感应电流传感器MT9519系列，凭借其超快响应速度及工作范围内高精度等性能，被广泛运用在车载驱动电机逆变器，电池管理等电流检测场景中。同时MT9519系列已具备AEC-Q100认证，具有高可靠性，可满足各种车规级设计需求。
01、产品描述
MT9519系列是一款利用内置集磁片检测平行磁场感应的电流传感器芯片。传统的霍尔技术仅对垂直于芯片表面施加的磁通密度敏感。
利用HMD技术的传感器IC可以使其仅对平行于IC表面施加的磁通密度敏感。这是通过在芯片上放置两片集磁片的方式实现的。该芯片是一颗高度集成的霍尔传感器IC，它提供与水平施加的磁通密度成比例的输出信号，因此它适合于电流测量。

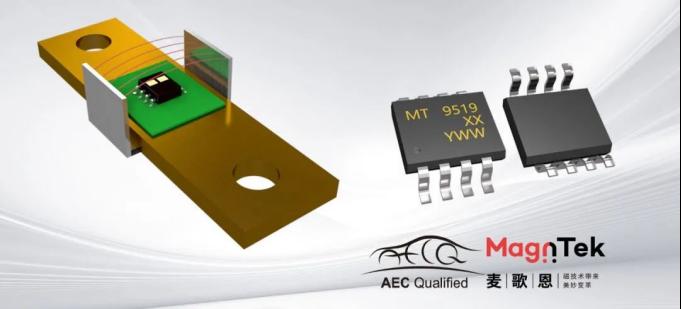

由于它的体积小并且使用SOP-8的贴片封装，所以非常适合作为PCB或母线安装的开环电流传感器。它适用于从几十安培到一千安培的各种电流范围。MT9519系列在电流方向、磁场灵敏度增益、零磁场信号输出以及温度补偿都是用户可编程的，非常适合用于车载逆变器的应用。
02、产品特性
￭ 客户可编程
￭ 典型精度：±1.0%（25℃）
￭ 高线性度：±0.5%（25℃）
￭ 高带宽：250kHz
￭ 宽工作温度范围：-40℃~150℃
￭ 快速的输出阶跃响应时间：2.2μs (典型)
￭ 封装形式：SOP-8
￭ 在全工作温度范围内的温度稳定性：
---±1.5%（ 25℃~125℃）
---±1.5%（-40℃~25℃）
￭ 比例输出模式
￭ 极其稳定的静态输出电压
￭ 符合RoHS规定：(EU)2015/863
03、应用场景
麦歌恩最新可编程电流传感器MT9519系列运用成熟的HMD技术，可采用表面贴装解决方案更适合打造小型组件。
MT9519系列具有更紧凑设计、更高效率和更低成本，减少设计占用空间，实现系统可靠性和保护，可承受严苛的汽车和工业环境，实现高可靠性和保护功能。

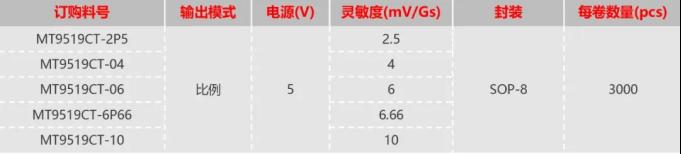

04、选型指南
