MagnTek·新品 | 第二代全新升级开环电流传感器芯片MT9711系列

来源:麦歌恩

作者:-

发布时间:2024-12-18

阅读量:1

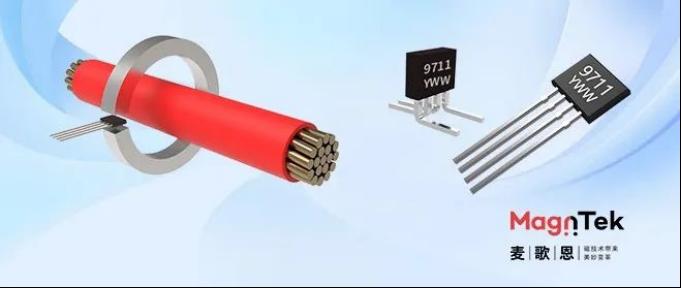

麦歌恩推出的全新一代高精度高带宽低噪声可编程电流芯片MT9711系列,搭配磁环使用,可以满足测量百安培级别的电流应用,广泛应用在车载电机逆变器等。MT9711系列应用在车载电机逆变器中,极大的提升了电池使用效率。并且提供标准的SIP-4和L形弯角的封装形式,适用不同的客户设计方案。

MagnTek·新品 | 第二代全新升级开环电流传感器芯片MT9711系列1



PART.01产品描述

MT9711系列是一款单芯片集成式的可编程霍尔效应线性芯片。可以被广泛应用于精确电流检测或者位置检测中。每颗MT9711都由一个高灵敏度的霍尔元件,一个低噪声小信号高增益放大器,钳位电路,过流保护输出级以及高带宽动态补偿电路组成。MT9711系列输出一个与施加磁通密度成比例的模拟电压信号。客户可以通过在输出引脚上编程来灵活配置灵敏度以及校准静态(零磁场)输出电压,以优化最终应用的性能,灵敏度可在0.5~6.5mV/Gs的范围内通过编程调节。芯片内部集成高精度的带息基准,其静态输出电压与灵敏度随的变化而变化。



PART.02产品特性

◎客户可编程

◎灵敏度编程范围:0.5~6.5mV/Gs

◎高带宽:250kHz

◎工作温度范围:-40℃~150℃

◎快速的输出阶跃响应时间:1.5us

◎典型精度:±1.0%(25℃)

◎高线性度:±0.5%

◎在全工作温度范围内的温度稳定性:

---灵敏度:±1.5%(-40℃~150℃)

---中值电压:±5mV(-40℃~150℃)

◎诊断保护:供电欠压保护、供电过压保护、断线检测、钳位保护

◎封装形式:SIP-4/SIP-4+L形弯角

◎比例输出模式

◎符合RoHS规定:(EU)2015/86303

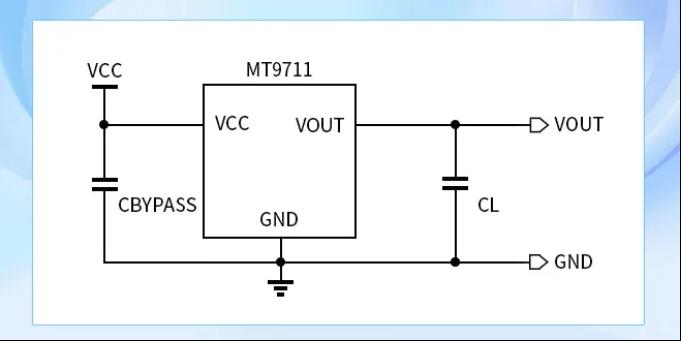

PART.03典型应用电路

MT9711系列产品的典型应用电路包括1个输入旁路电容和1个输出滤波电容,作为附加的外部元件。VCC和GND之间必须有旁路电容。磁场垂直施加在芯片表面,模拟输出信号通过VOUT引脚直接测量。

MagnTek·新品 | 第二代全新升级开环电流传感器芯片MT9711系列2

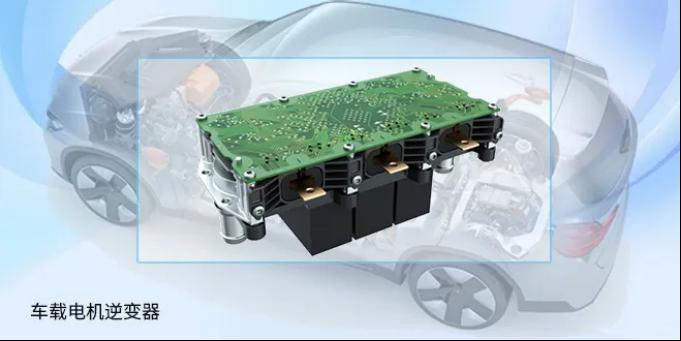

PART.04应用场景

MT9711系列主要搭配C-CORE磁芯,做成模组,检测几百安培以上的铜条电流。该模组广泛运用于电驱系统UVW三相铜条电流检测。

MagnTek·新品 | 第二代全新升级开环电流传感器芯片MT9711系列3

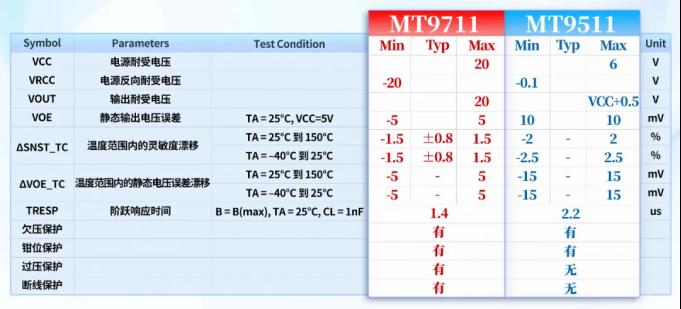

PART.05参数对照

MagnTek·新品 | 第二代全新升级开环电流传感器芯片MT9711系列4

(图:两代型号全面对比)
