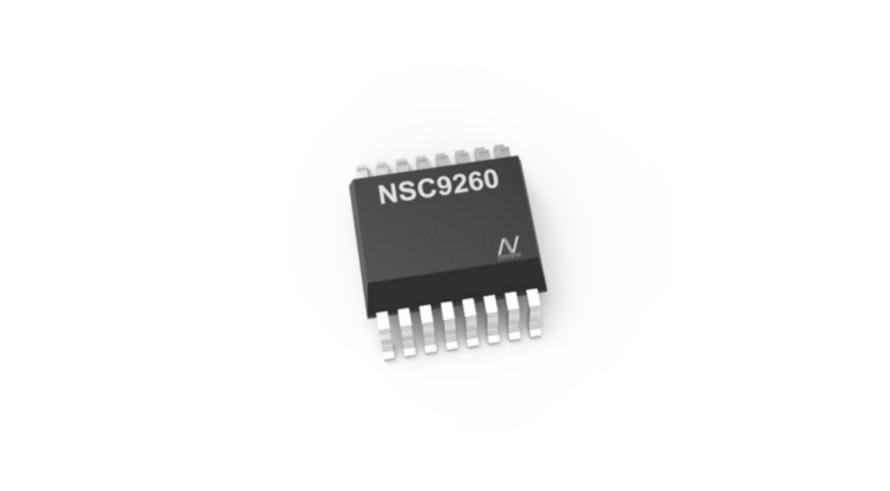

高集成度车规级高可靠性压力传感器信号调理芯片NSC9260
来源：纳芯微电子
发布时间：2021-8-9
阅读量：2
纳芯微电子的NSC9260满足AEC-Q100标准，是一颗高集成度的车规级高可靠性压力传感器信号调理芯片。通过C/V转换器和一个24位ADC构成了主信号测量通道，一个24位ADC构成辅助温度测量通道，通过内置的MCU，NSC9260支持对传感器的零点，灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，校准精度可以达到0.1%以内，其校准系数存储于一组可多次编程的EEPROM中。NSC9260支持过压及反压保护功能，支持模拟电压输出，PWM输出多种输出模式，并支持对传感器的诊断功能。
产品特性：
• 支持-30V～36V的过压和反压保护
• C/V转换器，支持差分电容输入
• 24位 ADC用于输入电容通道检测
• 24位 ADC用于温度测量
• 低温漂 内置参考电压
• 16位 DAC
• 双路恒流源
• 内置基于 MCU的通用传感器校准逻辑
• EEPROM，可多次编程
• 比例或者绝对电压输出
• 专有的 OWI通信模式
• 支持 PWM输出模式
• SSOP16封装
• 符合 AEC-Q100标准
• 工作温度范围：-40℃~150℃
应用场景：
• 电容式传感器
• 空调压力传感器
• 刹车踏板压力传感器
