双极锁存型磁开关传感器TMR1208

来源:多维科技

作者:-

发布时间:2021-8-28

阅读量:4

TMR1208是多维科技推出的一款集成了隧道磁阻(TMR)和CMOS技术,为高灵敏度、高速、低功耗、高精度应用而开发的双极磁



TMR1208采用TMR磁和CMOS集成电路,包括电压发生器、比较器、施密特触发器和CMOS输出电路,能将变化的磁场信号转化为数字电压信号输出。该芯片通过内部电压稳压器来提供温度补偿,并允许宽的工作电压范围。它以低工作电压、1微安级的供电电流、高响应频率、宽的工作温度范围、优越的抗外磁干扰特性成为众多低功耗、高性能应用的理想选择。



TMR1208超低功耗双极锁存型磁传感器采用两种封装形式:SOT23-3和TO-92S,所对应的产品型号分别为TMR1208S和TMR1208T。该芯片主要应用于流量计、固态开关、速度检测、线性及旋转位置检测等领域。



双极锁存型磁开关传感器TMR12081

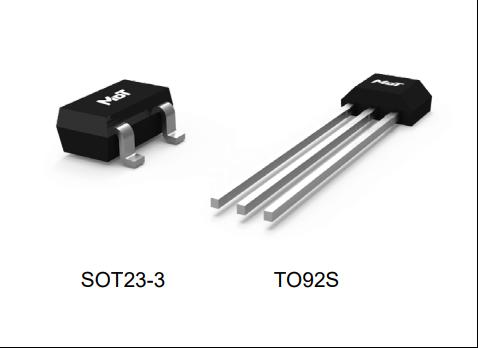

TMR1208S(左),TMR1208T(右)



产品特性:
■隧道磁电阻(TMR)技术
■超低功耗(1.5μA)
■1kHz高频率响应
■双极锁存型开关
■高灵敏度,低开关点
■宽工作电压范围
■卓越的温度稳定性
■优越的抗外磁场性能



典型应用:

■流量计,包括水表、气表和热量表

■固态开关

■速度检测

■线性及旋转位置检测

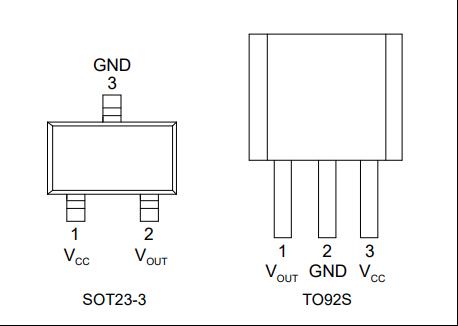

管脚图



双极锁存型磁开关传感器TMR12082



双极锁存型磁开关传感器TMR12083

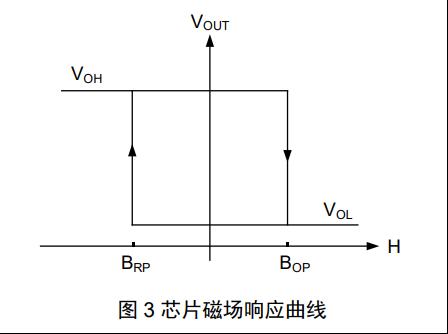

输出和磁场关系

双极锁存型磁开关传感器TMR12084



双极锁存型磁开关传感器TMR12085
