通用型可编程传感器MLX90308/MLX90314/MLX90323接口助力传感器应用设计

来源:Melexis

作者:-

发布时间:2017-12-4

阅读量:4

全球微电子技术公司-迈来芯推出的MLX90308/MLX90314/MLX90323系列通用型可编程接口能够对采用桥接或差分配置的进行信号调理,可以对热敏电阻、应变片、拉、压、加速度计以及其他传感器进行增益调节、偏移控制、高阶温度和线性度补偿几种类型的信号调节。其中线性度补偿的补偿值存储在EEPROM中,且具有可编程性,可以重新编程。用户可以轻松的通过迈来芯公司提供的编程软件,利用编程电路接口(电平转换)对芯片进行编程。



MLX90308/MLX90314/MLX90323系列通用型可编程传感器接口具有绝对电压、相对电压和当前电压三种输出模式。当信号输出超过限制范围时,可以通过编程定义限制输出电压范围。另外,其还具有报警输出和电平控制的特性。



MLX90308/MLX90314/MLX90323系列通用型可编程传感器接口采用稳定的电气设计,因而可以应用到许多无法使用一般的信号调节和传感器接口电路的场合中,该系列器件的绝对电压和绝对电流模式能够提供很好的稳压控制(需使用外部场效应管或FET)。



通用型可编程传感器MLX90308/MLX90314/MLX90323接口助力传感器应用设计1

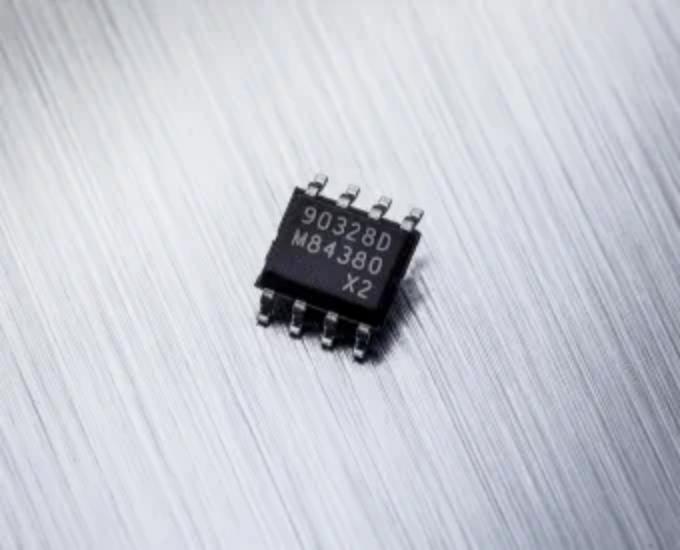

图1:MLX90328通用型可编程传感器接口

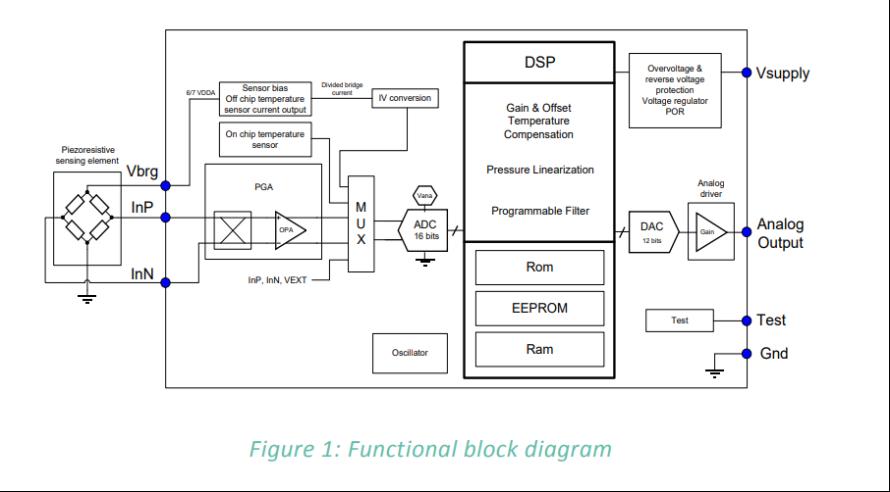

通用型可编程传感器MLX90308/MLX90314/MLX90323接口助力传感器应用设计2





在上图由通用型可编程芯片和油压传感器构成的可编程油压计应用中,MLX90314可编程芯片利用一个外置场效应管作为晶体管调节传感器的电压和IC的模拟部分。利用MLX90314的绝对电压模式可以独立调节电压而不依赖供电电压。MLX90314还可以工作在相对电压模式下,此模式下输出电压与一个A/D转换器共享相同的和接地。另外,MLX90314的第三种可选的电流模式有4-20mA的电流范围,可作为一个2线的模拟传感器使用。



MLX90308/MLX90314/MLX90323通用型可编程传感器接口的特点:

• 可通过微处理器控制对桥接型传感器的信号调节

• 适用于低成本传感器-通过系数可编程的外部或内部来进行温度补偿,以减小非线性度

• 多种输出信号范围:4,5,10或11VDC,4到20mv环路电流

• 可通过2400或9600bit/s的UART轻松完成批量校准

• 范围为6至35V DC

• RoHS认证



MLX90308/MLX90314/MLX90323通用型可编程传感器接口的应用领域:

• 行业-变速器

• 行业-车身、空调系统、舒适和照明

• 汽车行业-底盘与安全

• 汽车行业-动力系统
