传感器模块OB1203
来源：IDT（Renesas收购）
发布时间：2019-11-5
阅读量：3
IDT（Renesas收购）的OB1203传感器模块集成了多通道光传感器（LS / CS），接近传感器（PS）和光电容积脉搏波传感器（PPG）。可以将光传感器配置为环境光传感器（LS）以测量类似于人眼的环境光，也可以配置为RGB颜色传感器（CS）。
该模块具有用于反射光体积描记的完全集成的生物传感器。使用适当的算法，它可以确定人的心率，血氧饱和度（SpO2），呼吸频率和心率变异性（压力的度量）。 OB1203在单个光学优化的封装中集成了光源和驱动器。该设备的主要LS应用是在智能电话或其他移动设备中，以实现显示面板的亮度控制。 OB1203还可以确定附近物体的接近度，以支持触摸屏显示或系统功能的激活。该传感器结合了光学传感功能（CS，LS，PS）和生物传感功能（PPG），而无需可见的光学开口。 OB1203的独特实现方式使它能够在可透射红外但可见的深色墨水后面进行SpO2测量，从而实现美观的工业设计。

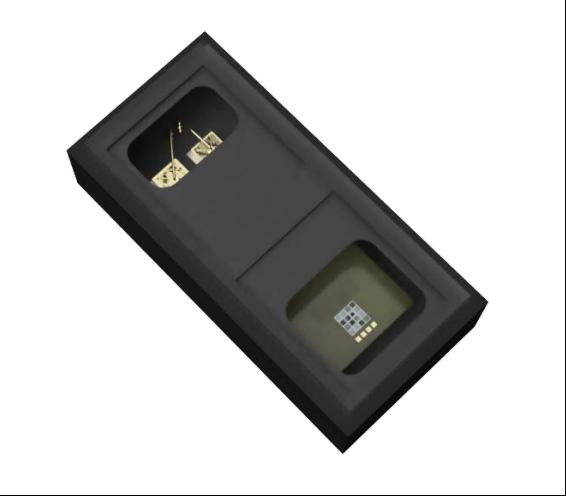

图1.产品外型（4.2 * 2* 1.2 mm3）
•在不同光源下具有高勒克斯精度。
•绝对灵敏度：0.06 lx至> 150,000 lx
•输出分辨率LS：13至20位
•三种LS增益模式：x1至x6
•高线性输出，50Hz / 60Hz的光和荧光灯的闪烁抗扰性
•四个并行通道（红色，绿色，蓝色，透明）
•准确的相关色温（CCT）
•准确的CIE 1931 XYZ（RGB）颜色测量
•在光入射角上非常稳定的光谱响应
•CS的输出分辨率：13至20位
接近传感器功能
•集成和修整的LED源，驱动器和光电探测器
•可编程的高达250mA的脉冲LED输出电流
•高分辨率（12到16位）
•对象移动检测（输入/输出）
•环境光抑制> 100 klx阳光
•串扰消除（模拟和数字）
物理特性
•高度可靠且经过行业验证的OSIP封装，带有用于低变应原性产品的集成盖玻片
•宽工作温度范围：-40~85°C
•最小占空比下的典型有功电流：
•LS / CS：110µA
•PS：90µA + LED电流（典型值：平均〜300µA）
•低待机电流：典型值为2µA
•具有标准模式（100kHz）或快速模式（400kHz）通信能力的I2C接口； 1.8V至3.3V逻辑兼容
•具有上限和下限阈值的可编程中断功能可延长电池寿命
•业界最小的封装：4.2×2×1.2 mm3 14引脚模块
典型应用
•工业：照明，接近，工人安全，驾驶员辅助
