ams AS5147U位置传感器
来源：感算
发布时间：2024-03-08

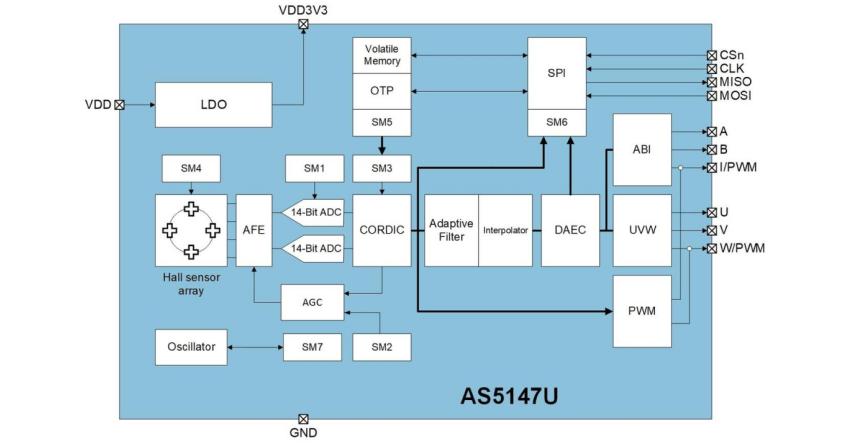

AS5147U是一款高分辨率的冗余旋转位置 传感器 ，可快速测量全360度范围内的绝对角度。该位置 传感器 配备了一种革命性的集成动态角度误差补偿（DAEC™）技术，在更高的旋转速度下几乎没有延迟。为了提高低旋转速度下的信号质量，动态滤波系统（DFS™）可以减少过渡噪声。该设备的坚固设计可以抑制任何均匀外部杂散磁场的影响。标准的4线SPI串行接口带有CRC保护，允许主机微控制器从AS5147U读取14位绝对角度位置数据，并在没有专用编程器的情况下设有编程非易失性保护设置。ABI信号指示增量运动，最大分辨率为16989步/每转4096脉冲。无刷直流（BLDC）电机通过标准的UVW换相接口进行控制，极对数可编程，范围从1到7。绝对角度位置也作为PWM编码输出信号提供。AS5147U支持嵌入式自诊断，可在安全相关应用中实现ASIL D级别。该设备可用于TSSOP14封装。
特性：
• DAEC™动态角度误差补偿技术，DFS™动态滤波系统
• 根据ISO26262中SEooC开发，支持ASIL-D的双冗余芯片版本
• 杂散磁场抗扰度
• 独立的输出接口：SPI，ABI，UVW，PWM
• 更高的耐久性和更低的系统成本（无需屏蔽）
• 符合AEC-Q100 0级认证
规格参数：
• 分辨率(位): 14
• 最大转速(转/分): 28000
• 供电电压(V):3.3 ~ 5
• 温度范围(°C): -40 ~ 150
• 输出: ABI, UVW, PWM
• 接口: SPI
• 封装: TSSOP-14
应用场景：
• BLDC电机通讯
• 电动助力转向（EPS）
• 变速器（齿轮箱，执行器）
• 制动器（执行器）
• 起动机/发电机
