碳化硅非主流材料走到台前

来源:智能传感器网

发布时间:2026-01-12

在600V这个功率器件的核心战场,行业的共识似乎已经确立:4H-SiC MOSFET是当前最现实、最成熟的选择。凭借卓越的材料性能与不断成熟的制造工艺,它正在稳步推进对传统硅基器件的替代,并在新能源汽车电驱、车载OBC以及工业等应用中加速落地。

然而,近期发表在期刊《Micromachines》上的一篇研究论文《Study of 3C-SiC Power MOSFETs》,却将一个长期处于“非主流”位置的材料重新推到了台前——3C-SiC。论文作者通过系统的二维仿真与模型分析给出了一个颇具冲击力的判断:在600V电压等级下,经过结构与参数优化的3C-SiC MOSFET,在关键指标——特定导通电阻(R_on,sp)上,有潜力逼近甚至挑战成熟的4H-SiC。

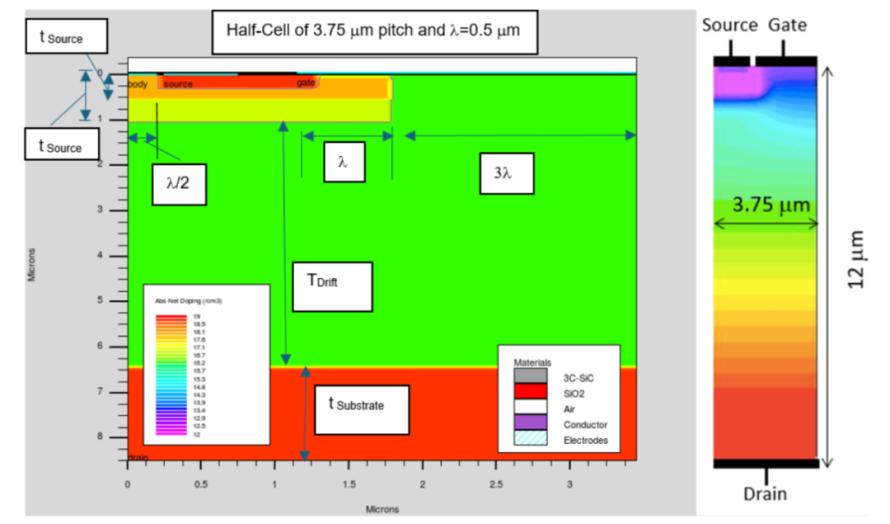

图 | 垂直功率 MOSFET 半胞结构


这自然引出了一个必须认真对待的问题:这究竟是一条具有现实意义的技术探索路径,还是一场只存在于仿真世界中的“材料想象”?


要回答这个问题,不能孤立地看待仿真结果本身,而必须把这项研究放回到600V电压区间的产业现实中,从应用场景、材料特性与工程可行性三个层面展开分析。



为何600V如此关键?

任何功率器件技术的价值,最终都取决于其所服务的应用场景。600V之所以成为SiC技术演进中最敏感、也最受关注的电压等级,本质原因在于它处在技术升级与成本约束的交汇点。

从应用覆盖看,600–1200V区间直接对应新能源汽车400V平台下的主驱逆变器与车载充电机,同时也是工业、服务器、UPS等系统的核心工作电压。这些应用的共同诉求非常明确:在可控成本下,实现更低导通损耗、更高开关频率和更紧凑的系统设计。

从技术路线看,600V是硅基器件与宽禁带器件正面交锋的关键区间。传统硅基IGBT在该电压等级已接近性能极限,导通损耗与开关损耗难以兼顾;而SiC器件的材料优势恰恰在这一电压段开始充分显现。但与此同时,SiC器件的成本仍显著高于硅基方案,使得600V成为“是否值得上 SiC”的现实分水岭。

正因如此,任何能够在600V区间同时改善性能与成本结构的技术路线,都会被行业高度关注。这也是论文选择600V作为3C-SiC MOSFET目标电压等级的现实背景。



为何当前几乎清一色是4H-SiC?

在600V及以上中高压功率器件领域,4H-SiC成为事实上的主流选择,并非偶然。

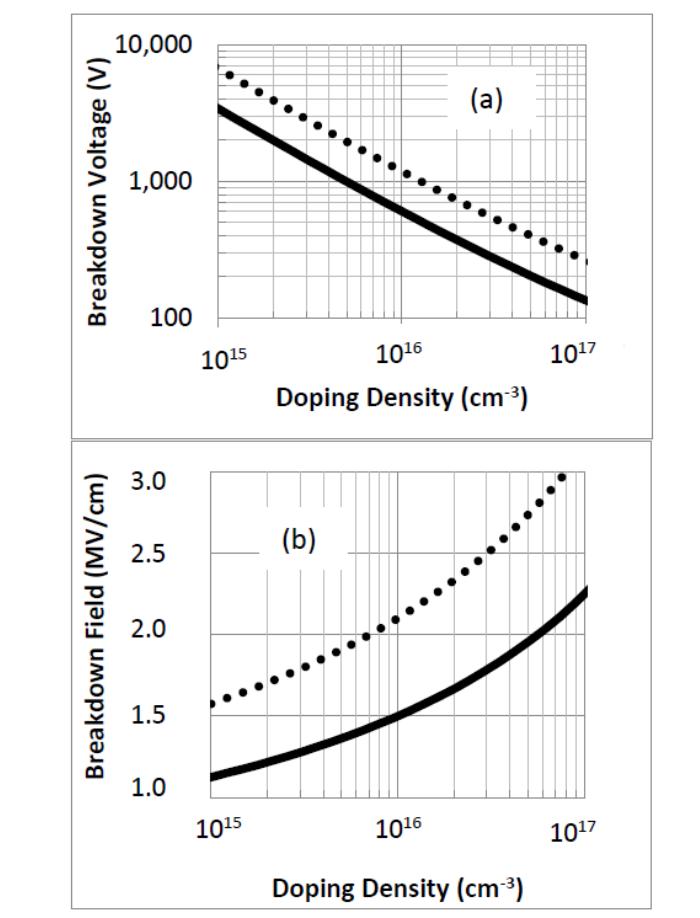

图 | 3C-SiC 与 4H-SiC 击穿电压(a)及击穿场强(b)与掺杂浓度的关系

从材料物理层面看,4H-SiC最突出的优势在于其极高的临界击穿电场强度。更高的击穿场意味着,在相同阻断电压下,器件可以采用更薄的漂移层或更高的掺杂浓度,从而在保证耐压能力的同时,有效降低导通电阻并提升功率密度。这一特性使4H-SiC在高压与高可靠性应用中具备天然优势。

但更关键的,是产业成熟度。

经过多年持续投入,4H-SiC已形成相对完整的产业链体系,从衬底、外延到器件制造工艺逐步稳定,良率持续改善。更重要的是,其可靠性验证体系正在不断完善,尤其是在汽车等高可靠性要求场景中,已经建立起难以替代的工程与市场信任。

当然,4H-SiC的主流地位也并非没有代价。高昂的材料成本、复杂的制造工艺以及良率提升压力,始终制约着其在成本敏感型市场中的渗透速度。这些现实约束,也正是行业持续探索材料路线的根本动因。



3C-SiC的潜在优势

回到论文本身,其真正价值并不在于宣称“3C-SiC将取代4H-SiC”,而在于通过系统仿真,为3C-SiC在600V区间划定了一个清晰的理论性能边界。

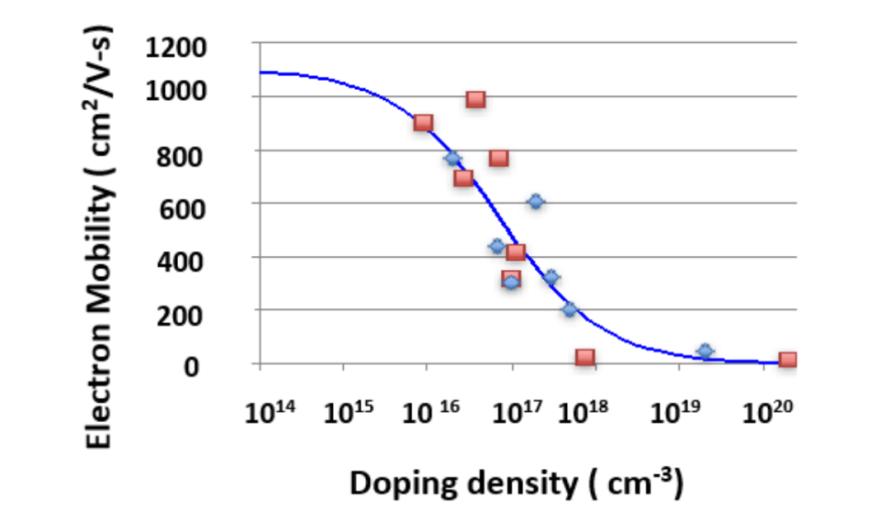

图 | 3C-SiC 体电子迁移率与掺杂浓度的实验拟合曲线 —— 高迁移率为降低导通损耗提供材料基础

3C-SiC最核心的材料优势,是其显著高于4H-SiC的沟道电子迁移率。文献与论文引用的数据显示,其迁移率最高可达约380 cm²/V·s,远高于4H-SiC的常规范围。更高的迁移率意味着载流子在沟道中传输阻力更小,从材料层面为降低导通损耗提供了可能。

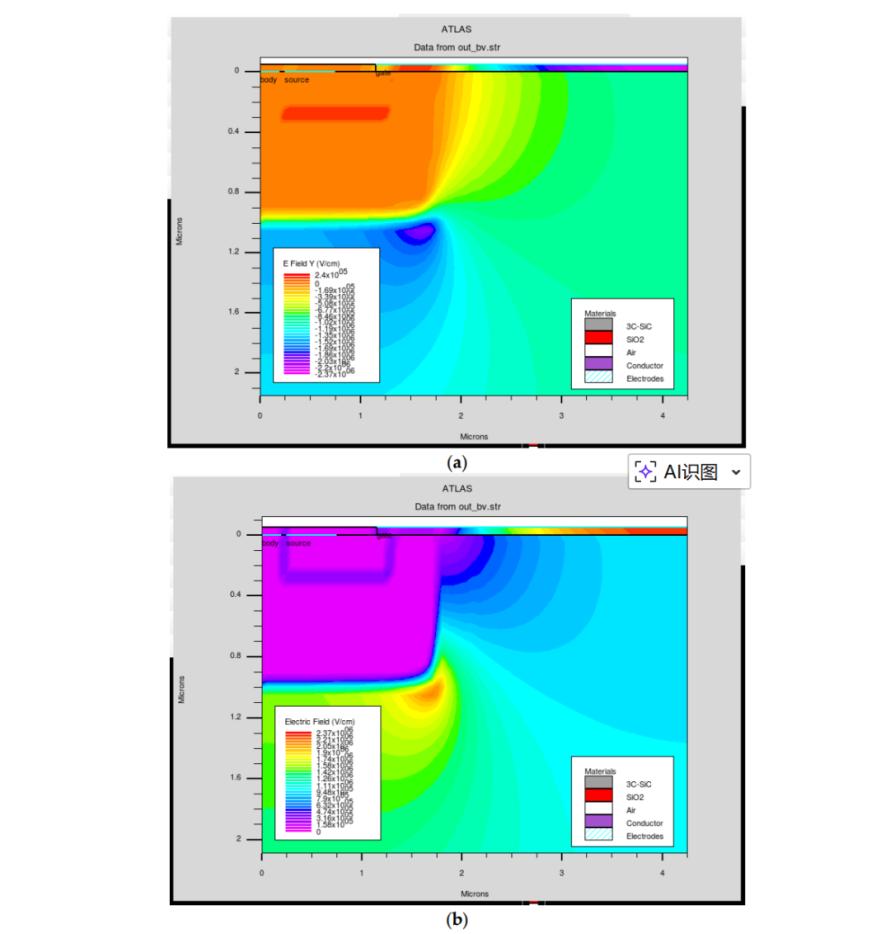

图 | 步进掺杂结构对 MOSFET 电场分布的影响 ——(a)无步进掺杂:出现早期击穿热点;(b)有步进掺杂:电场分布均匀,避免早期击穿”。


论文的仿真结果给出了一个具体量化结论:在针对600V阻断电压的器件设计中,通过优化漂移层厚度、掺杂浓度并引入步进掺杂结构来平衡电场分布,3C-SiC MOSFET的特定导通电阻有望达到约0.8 mΩ·cm²。这一数值显著低于当前同电压等级下4H-SiC器件的常见区间,显示出其在理论层面具备竞争力。

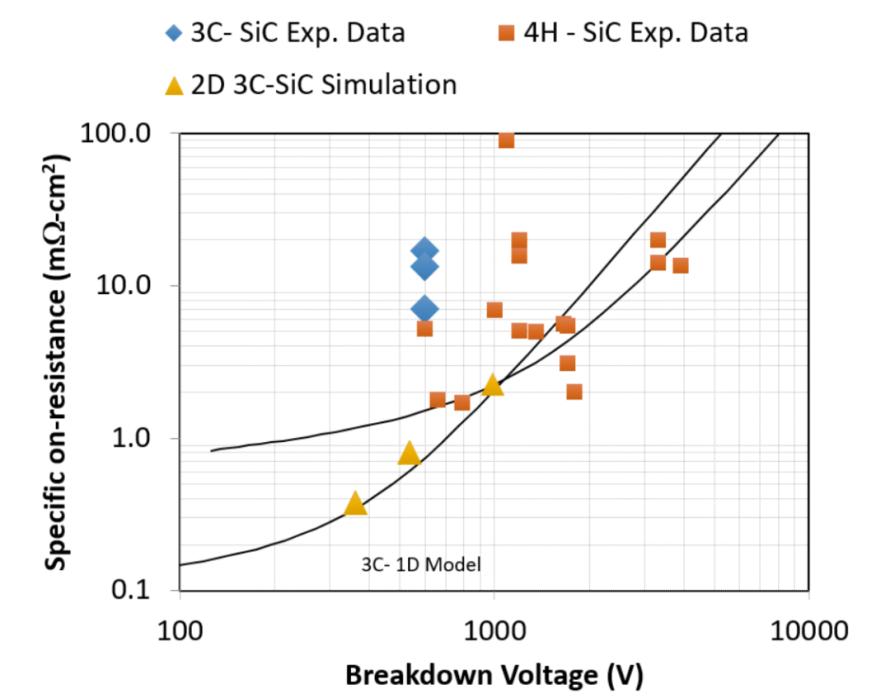

图 | 3C-SiC MOSFET 特定导通电阻与击穿电压的 2D 仿真结果(含 4H-SiC 实验数据对比)


但论文同样明确指出了前提条件:这一性能建立在理想化的材料参数与高度可控的器件结构之上。同时,较低的击穿场强决定了3C-SiC在更高电压区间并不具备优势。

因此,从材料物理的角度看,3C-SiC更像是一种为中压区间优化的材料选择——它以牺牲部分高压能力为代价,换取了在600V等效率敏感场景中的潜在优势。



3C-SiC路线卡在哪里?

真正的问题在于:仿真中的性能优势,能否转化为工程可用的产品?

答案目前仍然充满不确定性。

首先是材料层面的挑战。论文中的仿真结果假设了高质量、低缺陷的3C-SiC外延层,而现实中,尤其是在尝试降低成本的生长方案中,晶格失配与应力问题往往会引入大量缺陷。这些缺陷不仅会显著降低迁移率,也会影响击穿电压和器件长期可靠性。

其次是工艺一致性的挑战。论文中采用的步进掺杂和垂直结构设计,对工艺控制精度提出了极高要求。在实验室中实现单个器件优化是一回事,在大规模制造中保证成千上万颗芯片性能一致,则是完全不同的难度等级。

最后,也是产业化最关键的门槛,是可靠性验证的缺失。论文聚焦于室温下的静态仿真,而真实功率器件需要在高温、高电压、高频开关等严苛条件下长期工作。目前,3C-SiC 在这些工况下的可靠性数据仍然极为有限,这在高可靠性应用中是无法回避的短板。



结语

综合来看,这篇论文的价值,并不在于给出一个可以立刻落地的产业方案,而在于它像一部技术雷达,提醒行业:在 600V 这一关键电压区间,材料路线的探索仍未结束。

4H-SiC的主流地位短期内难以撼动,但3C-SiC的仿真研究表明,围绕性能与成本平衡点,仍存在值得持续关注的潜在路径。最终决定胜负的,从来不是仿真曲线本身,而是谁能够将材料潜力转化为稳定、可量产、经得起时间验证的工程能力。
