重磅突破！首个飞秒深紫外光子系统问世，半导体检测迎来“光速”时刻

摘要： 刚刚，顶刊《Light: Science & Applications》发布重磅成果！科学家成功攻克深紫外波段“无人区”，研发出紧凑型飞秒UV-C光子生成与探测系统。这一突破不仅让“桌面级”深紫外超快探测成为可能，更直接击中第三代半导体（SiC/GaN）检测与量子传感的产业痛点，为国产高端仪器突围提供了全新路径。

01

产品解析：这是什么“黑科技”？

在光学领域，深紫外（UV-C, 200-280 nm）与飞秒（10⁻¹⁵秒）的结合，一直被视为光子学的“圣杯”。深紫外光具有极高的光子能量，能直接打断化学键；而飞秒级脉冲则拥有极高的时间分辨率，能看清电子的瞬间运动。

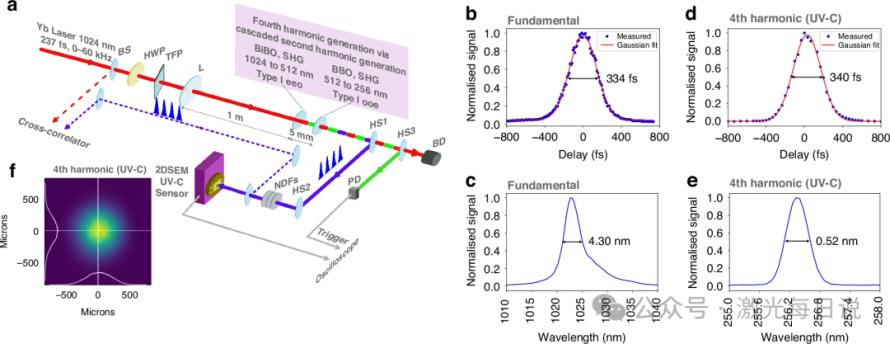

本产品——“紧凑型飞秒UV-C光子生成与探测系统”，是一次从“庞大实验室设备”到“桌面级仪器”的革命性跨越。

• 💥 光源端 (Generation)：

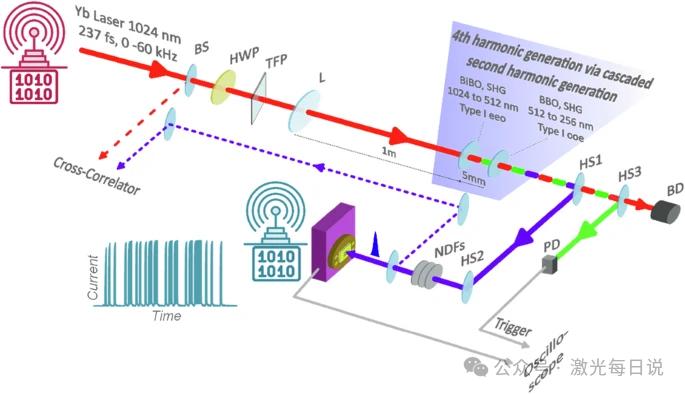

   采用创新的非线性光学变频技术，在特制晶体中将红外驱动光高效转换为高相干性的UV-C脉冲，解决了紫外波段材料吸收损耗大的世界级难题。

• 👁️ 探测端 (Detection)：

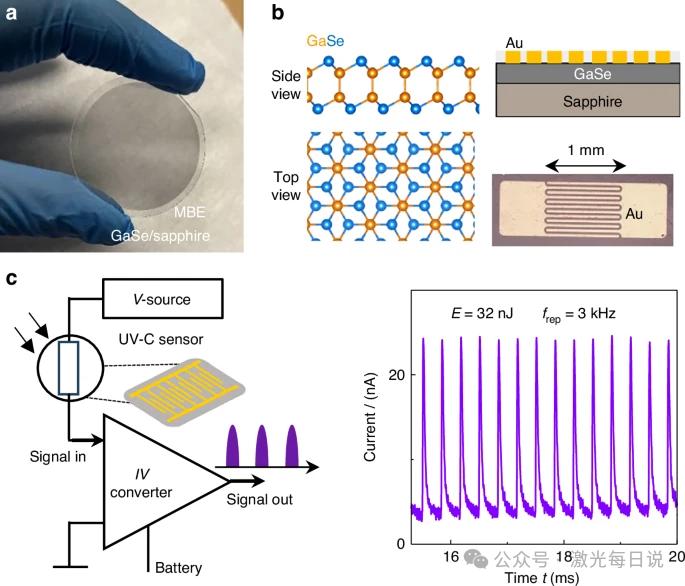

   集成了超快光电取样技术，摆脱了传统CCD对深紫外的响应迟滞，实现了飞秒级的时间分辨能力。

02

核心性能：降维打击

为了直观展示该技术的颠覆性，我们将本系统与目前主流的解决方案进行了硬核对比：

✅ 核心卖点解析：

1. 极致的“慢动作”回放： 能以飞秒精度“冻结”微观过程。如果把电子运动比作子弹飞行，普通相机只能拍到模糊轨迹，而本系统能拍清子弹上的纹路。

2. 独特的“日盲”优势： 工作在200-280 nm波段，近地表面几乎无背景噪声，信噪比极高。

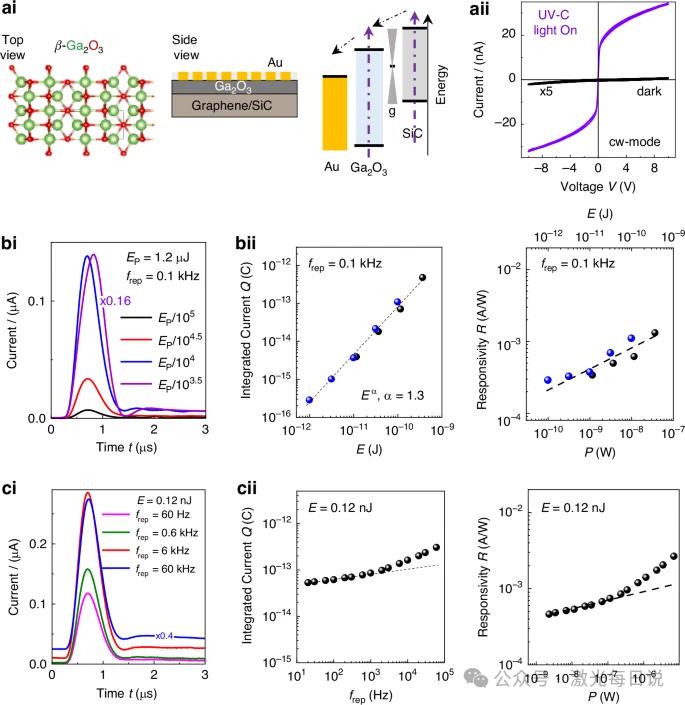

3. 高能量光子相互作用： UV-C光子能量足以直接激发宽禁带半导体（SiC、GaN）的能带跃迁，这是可见光无法做到的。

03

应用场景：直击万亿级痛点

🔬 半导体与材料科学（核心战场）

SiC/GaN 晶圆无损检测： 在第三代半导体制造中，基面位错（BPD）等微观缺陷严重影响良率。本系统利用超快光谱技术，可实现在线、无损、非接触的载流子动力学分析，单台设备一年可为晶圆厂挽回数百万的良率损失。

📡 国防与安全通讯（日盲通讯）

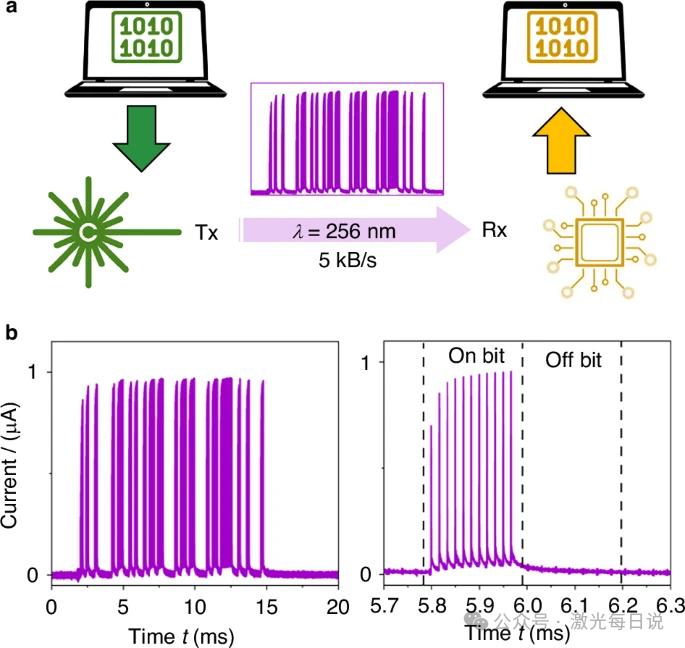

利用UV-C在大气中强散射和无背景噪声的特点，可构建“无线隐形通讯网络”。这种通讯方式极难被窃听，且具备非视距（NLOS）传输能力，是战场保密通讯的杀手锏。

🧬 生物医疗与量子传感

用于分子指纹识别（DNA、蛋白质特征吸收峰）以及病毒灭活的超快动力学研究，为新型消毒技术提供理论支撑。

04

市场风向与地缘政治

🌏 全球竞赛： 欧美主要光电实验室（如美国NIST、欧洲ELI）近年来加速布局深紫外超快光源，旨在抢占6G通讯与量子材料研究的制高点。

🇨🇳 国产替代的“深水区”： 目前高端半导体光学量测设备（Metrology Tools）长期被KLA、Applied Materials等国外巨头垄断，且高端型号严禁出口。本产品的问世，意味着我们在“超快紫外光源”这一核心零部件上掌握了自主权，为国产第三代半导体产线安装了一双“火眼金睛”。

💰谁在为这项技术买单？

根据市场询盘与产业需求，我们梳理了以下三类核心订单来源：

1. 头部高校与国家实验室（种子用户）

用于发表高水平论文，研究钙钛矿材料、量子点。单台设备预算通常在 200万-500万 RMB。

2. SiC/GaN 晶圆制造厂（高增长用户）

良率就是生命线。 集成到晶圆检测机台（Inspection Tool）中，实现缺陷在线检测。

3. 精密微纳加工企业（潜力用户）

利用“冷加工”特性，对柔性屏（OLED）、隐形眼镜等热敏感材料进行超精细切割。

💡 结语与展望

从“能发光”到“精准控光”，飞秒深紫外光子系统的出现，标志着人类在操纵光子维度的能力上又迈进了一大步。对于国内产业而言，这不仅是一个科研成果的落地，更是国产高端仪器在半导体检测领域的一次有力突围。
