在过去几年中,消费市场对MEMS压力传感器的需求显著增长,这主要归功于这些传感器在智能手机、、无人机和电子烟中的应用。为了捕捉消费者压力传感器市场日益增长的兴趣,Yole SystemPlus提供了一份深入的比较评审报告,涵盖12种MEMS压力传感器的技术、供应链和成本。这些参考产品来自市场的主流供应商:Bosch、Infineon、TDK-Invensense、STMicroelectronics和Alps Alpine。Yole SystemPlus分析了这些压力传感器,以提供对其结构、技术、制造过程和生产成本的洞察。我们研究了封装、应用特定集成电路(ASIC)裸片和MEMS裸片,提供了MEMS结构、封装和截面的详细光学和扫描电子显微镜(SEM)图片。我们还确定了MEMS制造过程。

关于消费类MEMS压力传感器,这可能是目前最全面的报告1

我们注意到并比较了每个制造商的技术演进,包括主要竞争对手之间的差异。MEMS压力传感器在结构和技术、封装类型、尺寸和截面方面进行了比较。对于MEMS裸片,比较了裸片尺寸和传感技术的差异。对于ASIC裸片,我们比较了大小和技术节点。最后,我们详细比较了MEMS压力传感器的成本,包括MEMS组件、ASIC和封装成本。



本报告包括了我们对智能手机和智能手表的消费者拆解调查数据和供应链评估,这些设备由Apple、Samsung、Google、Sony、LG、Garmin和Fitbit提供。我们选择了最近的电子组件进行分析,并与前几代产品进行了比较。本报告还展示了BOSCH在其压力传感器设备中从压电式到电容式的技术变革,并包含了BOSCH传感器在最新Apple iPhone和手表中ASIC集成封装的演变。此外,本研究还包括了对TDK-InvenSense提供的最新压力传感器的分析,其中将单片集成的MEMS和ASIC裸片改为两个分离的芯片,以实现始终开启应用的延长电池寿命。最后,本报告提供了对MEMS麦克风和MEMS压力传感器封装在同一模块中的概述,由Goertek供应——这是一种新的解决方案,帮助OEM集成商节省空间并降低制造成本。



一、MEMS压力传感器市场概述

MEMS压力传感器是一种微机电系统(MEMS)技术的应用,广泛用于测量气体和液体的压力。这些传感器的主要应用包括智能手机、、无人机、汽车和工业设备等。随着(IoT)和智能设备的快速发展,MEMS压力传感器的需求不断增加。



近年来,MEMS压力传感器市场的规模显著扩大,预计将继续保持增长趋势。根据市场研究,MEMS压力传感器的市场价值在未来几年将达到数十亿美元,主要受到智能手机和可穿戴设备市场需求增加的推动。



在市场竞争方面,主要供应商包括Bosch、Infineon、TDK-Invensense、STMicroelectronics和Alps Alpine等。这些公司在技术创新、产品质量和市场份额方面具有显著优势。随着技术的不断进步,MEMS压力传感器的性能和可靠性也在不断提升,推动了其在各个应用领域的普及。



此外,MEMS压力传感器的制造过程涉及多个步骤,包括前端制造、后端组装和测试。制造商通常采用先进的工艺技术,以确保传感器的高精度和低功耗特性。随着市场对高性能传感器的需求增加,制造商也在不断探索新的材料和工艺,以提高产品的竞争力。



二、竞争格局与主要厂商分析

1. 竞争环境分析

在消费类MEMS压力传感器市场中,竞争日益激烈,主要参与者包括博世(Bosch)、英飞凌(Infineon)、TDK-Invensense、意法半导体(STMicroelectronics)和阿尔卑斯(Alps Alpine)。这些厂商在技术创新、产品质量和市场份额方面展开竞争,推动了行业的发展。



2. 主要厂商市场份额与竞争策略

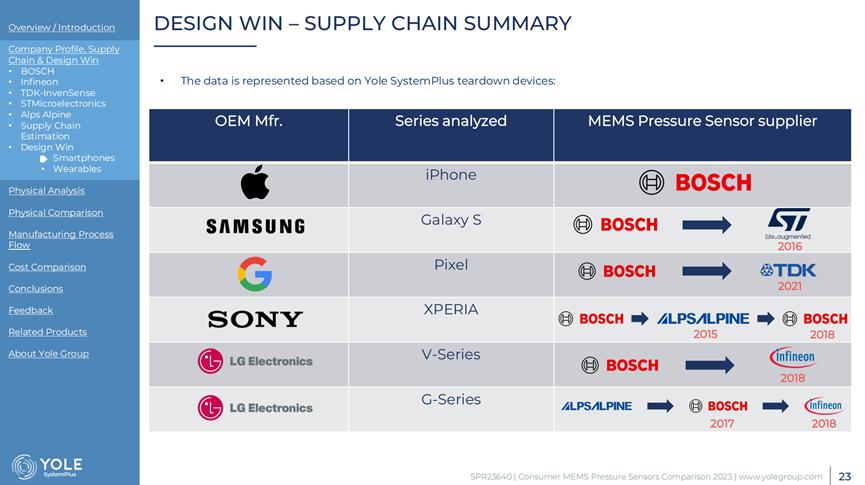

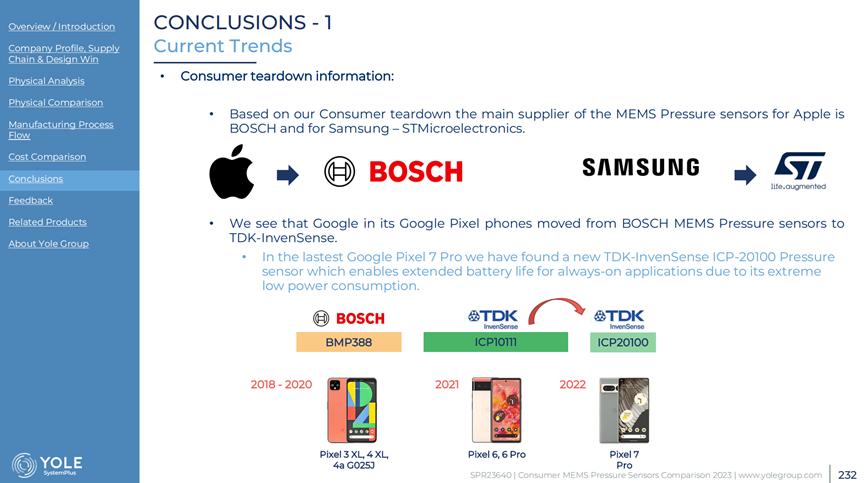

根据市场调研,博世是苹果产品的主要MEMS压力传感器供应商,而意法半导体则在三星产品中占据重要地位。谷歌在其Pixel手机中逐渐转向TDK-Invensense的MEMS压力传感器。市场上的主要厂商通过不断的技术创新和优化供应链管理来提升市场份额。



3. 厂商财务状况与市场表现

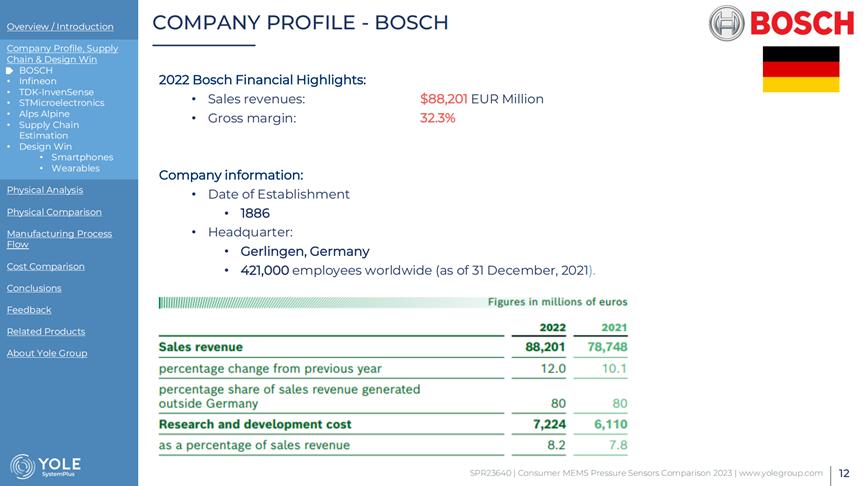

博世:2022年销售收入为882.01亿欧元,毛利率为32.3%。

关于消费类MEMS压力传感器,这可能是目前最全面的报告2

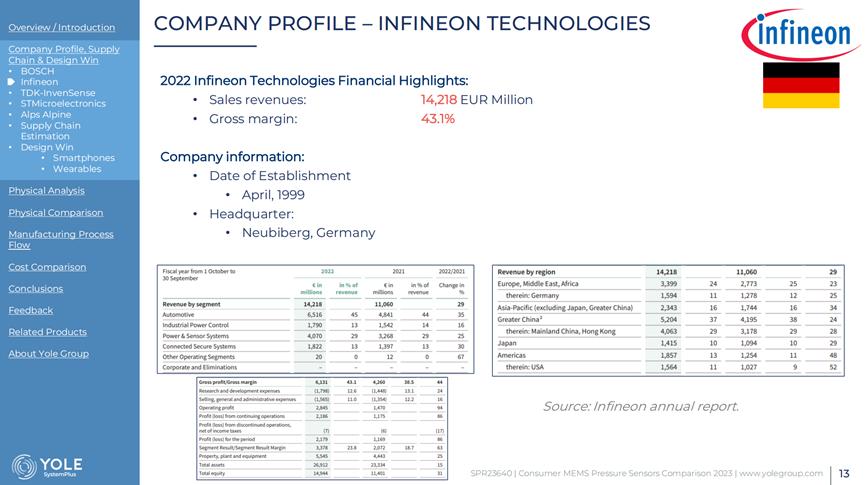

英飞凌:2022年销售收入为142.18亿欧元,毛利率为43.1%。

关于消费类MEMS压力传感器,这可能是目前最全面的报告3

TDK:2023年销售收入为218,081.7百万日元,毛利率为26.8%。

关于消费类MEMS压力传感器,这可能是目前最全面的报告4

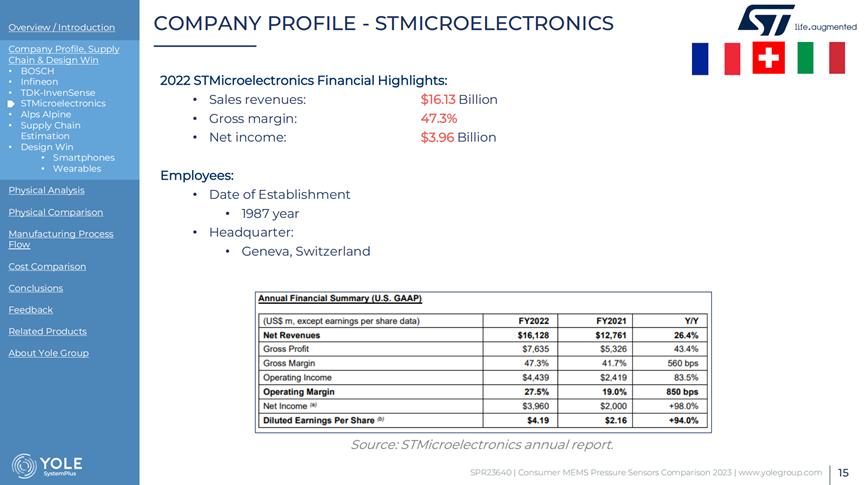

意法半导体:2022年销售收入为161.3亿美元,毛利率为47.3%。

关于消费类MEMS压力传感器,这可能是目前最全面的报告5

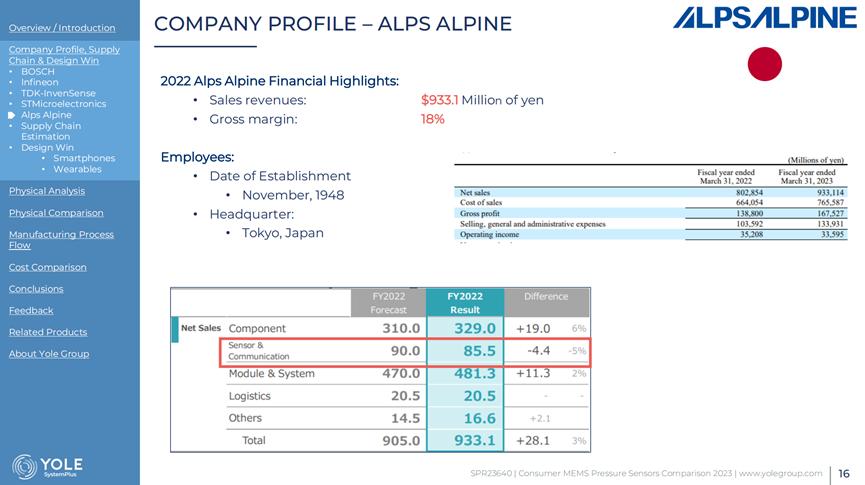

阿尔卑斯:2022年销售收入为933.1百万日元,毛利率为18%。

关于消费类MEMS压力传感器,这可能是目前最全面的报告6

这些公司的财务表现和市场表现显示了其在MEMS压力传感器市场中的重要地位。



4. 厂商技术与产品创新能力

各主要厂商在MEMS技术方面不断进行研发投入,以保持技术领先。博世在压力传感器技术上从压电传感器转向电容式传感器,增强了产品的性能。英飞凌则利用先进的CMOS工艺提升了传感器的集成度和精准度。TDK通过将ASIC和MEMS分开构建,实现了新的设计选项,促进了低功耗应用的发展。

关于消费类MEMS压力传感器,这可能是目前最全面的报告7

5. 供应链管理与合作伙伴分析

供应链的优化是各大厂商提高竞争力的关键因素。博世与苹果、三星等大客户建立了紧密的合作关系,确保了稳定的订单和技术支持。意法半导体则通过与各大OEM合作,增强了其在市场中的影响力。TDK和阿尔卑斯也通过灵活的生产策略和高效的供应链管理来提升市场响应速度和客户满意度。

关于消费类MEMS压力传感器,这可能是目前最全面的报告8



三、产品技术分析与比较

1. MEMS压力传感器技术概述

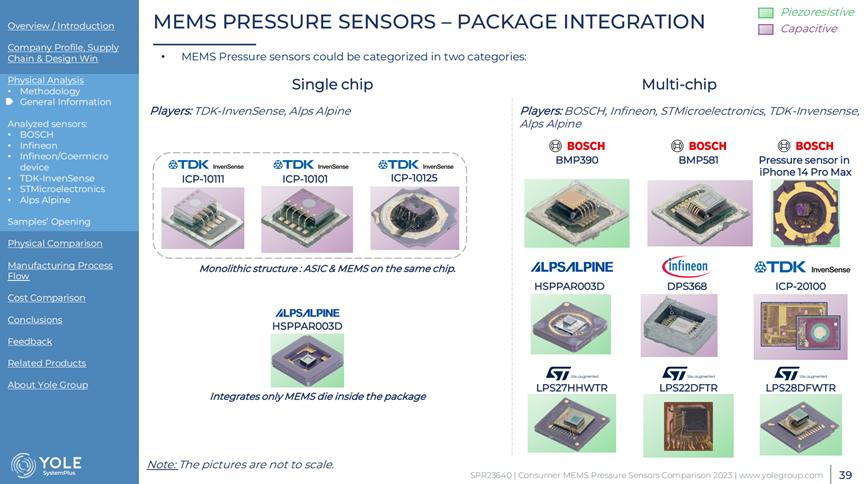

在消费类MEMS压力传感器领域,技术进步显著,主要厂商如博世(BOSCH)、英飞凌(Infineon)、TDK-InvenSense、意法半导体(STMicroelectronics)和阿尔卑斯(Alps Alpine)等提供了多样化的产品。这些传感器基于不同的测量原理,包括压阻式和电容式技术,以及单芯片和多芯片解决方案。

关于消费类MEMS压力传感器,这可能是目前最全面的报告9

2. 产品类型与性能比较

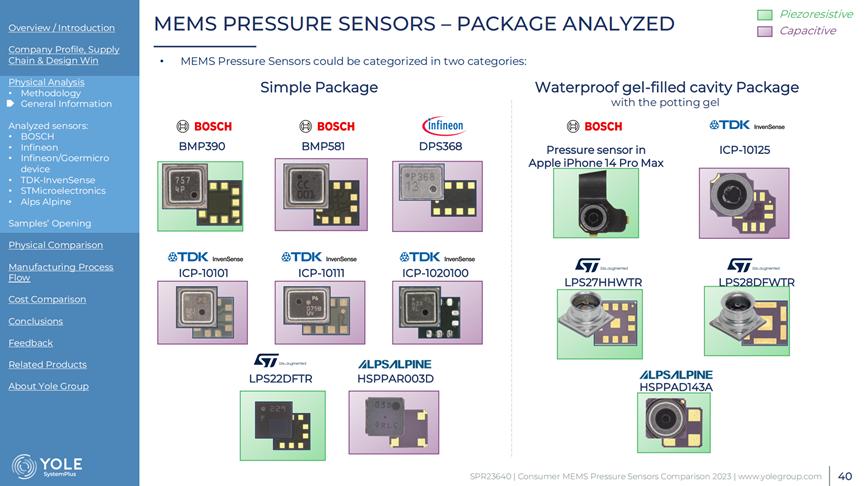

本报告分析了博世的BMP390和BMP581、英飞凌的DPS368、TDK-InvenSense的ICP-10101、ICP-10111、ICP-10125和ICP-20100、意法半导体的LPS22DFTR、LPS27HHWTR和LPS28DFWTR,以及阿尔卑斯的HSPPAR003D和HSPPAD143A等12款MEMS压力传感器。这些传感器在结构、技术和性能上各有特点,如博世的BMP581是其首款电容式压力传感器,而TDK-InvenSense的ICP-20100则采用了ASIC和MEMS分离的芯片设计,以支持始终在线的低功耗应用。

关于消费类MEMS压力传感器,这可能是目前最全面的报告10

3. 应用领域与市场需求
MEMS压力传感器在智能手机、可穿戴设备、无人机和电子烟等领域有着广泛的应用。随着技术的发展,市场对高精度、低功耗和高可靠性传感器的需求不断增长。例如,博世的BMP581传感器凭借其低功耗特性,适用于可穿戴设备和解决方案,而TDK-InvenSense的ICP-20100则通过其极端低功耗设计,支持了始终在线应用的电池寿命延长。

关于消费类MEMS压力传感器,这可能是目前最全面的报告11



四、供应链管理与制造流程

1. 供应链结构与关键环节

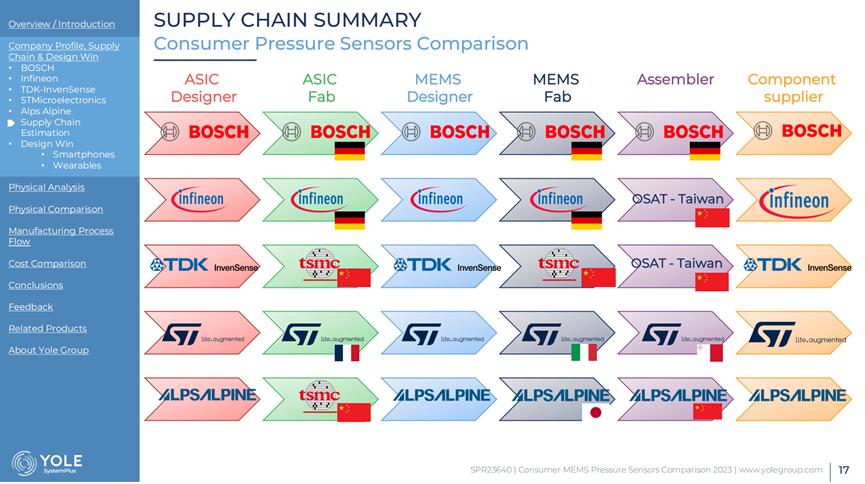

在MEMS压力传感器的供应链中,关键环节包括ASIC和MEMS的设计、前端制造、封装、测试以及最终的组装。例如,博世(BOSCH)和英飞凌(Infineon)等公司自行设计ASIC和MEMS,而TDK和意法半导体(STMicroelectronics)则依赖外部代工厂进行部分制造过程。供应链的优化对于降低成本、提高生产效率和确保产品质量至关重要。

关于消费类MEMS压力传感器,这可能是目前最全面的报告12

2. 制造过程流程分析

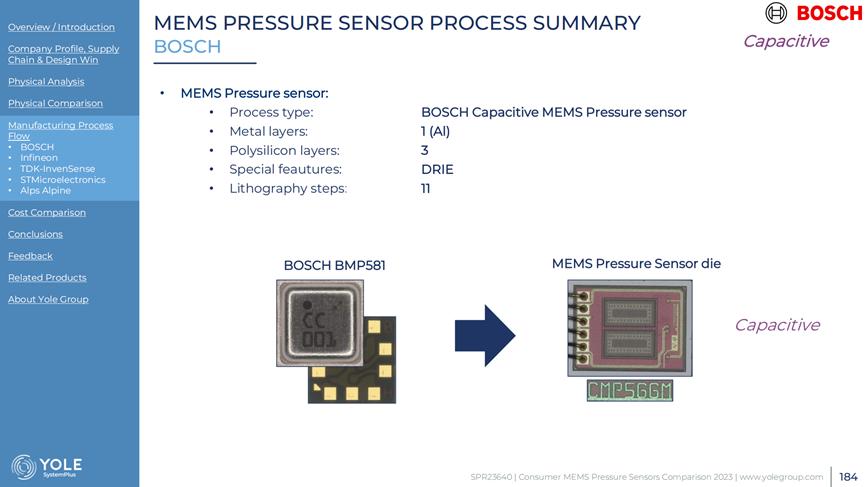

制造过程通常从硅片开始,通过多次光刻、蚀刻、沉积和封装步骤来制造MEMS压力传感器。例如,博世的BMP390和BMP581传感器采用了不同的MEMS技术和封装策略。BMP390采用压阻式技术,而BMP581则采用了电容式技术,后者在制造过程中需要更精细的光刻步骤和深反应离子蚀刻(DRIE)技术。

关于消费类MEMS压力传感器,这可能是目前最全面的报告13

3. 生产效率与质量控制

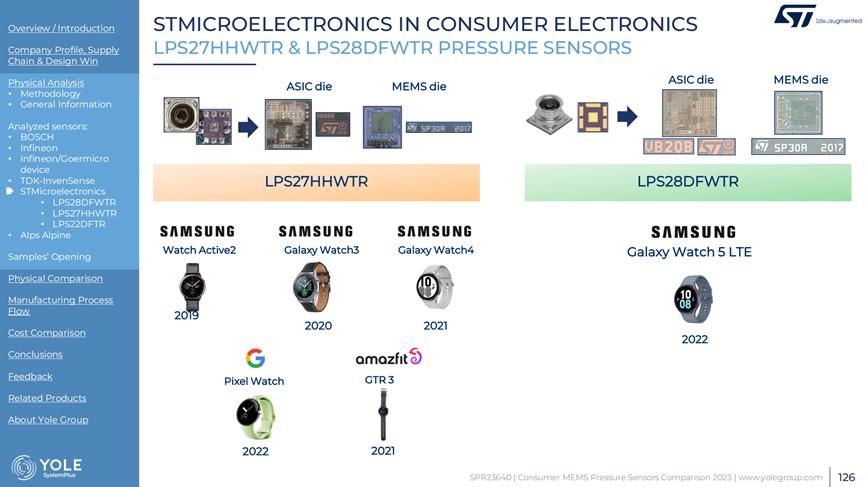

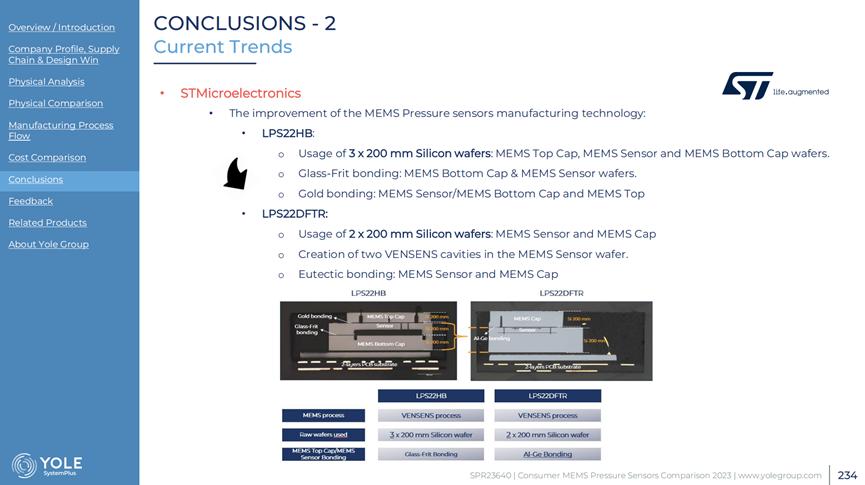

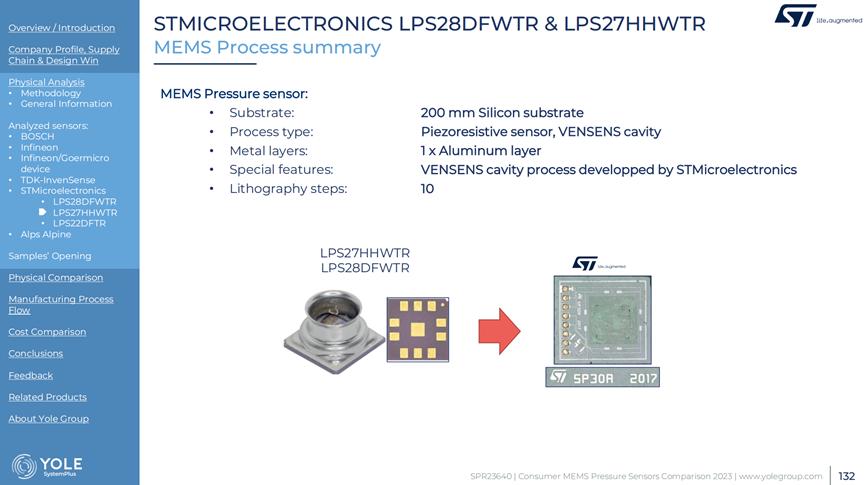

生产效率和质量控制是确保MEMS压力传感器市场竞争力的另外两个重要因素。通过自动化生产线、实时监控和先进的测试设备,厂商能够提高生产效率并确保产品质量。例如,意法半导体(STMicroelectronics)在其LPS22DFTR、LPS27HHWTR和LPS28DFWTR传感器的生产中采用了VENSENS技术,通过在硅片上形成悬浮膜来提高传感器的性能。

关于消费类MEMS压力传感器,这可能是目前最全面的报告14

4. 环境影响与可持续发展

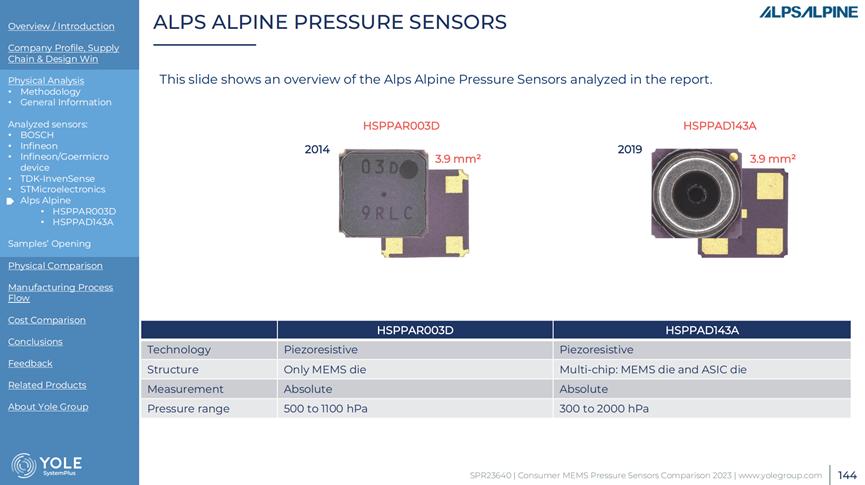

MEMS压力传感器的制造过程对环境的影响也是一个考虑因素。厂商正在寻求更环保的材料和制造方法,以减少废弃物和能源消耗。例如,阿尔卑斯(Alps Alpine)在其HSPPAR003D和HSPPAD143A传感器的生产中采用了特殊的密封腔技术,减少了对环境的影响,同时提供了防水性能,满足了可穿戴设备的需求。

关于消费类MEMS压力传感器,这可能是目前最全面的报告15



五、市场应用与设计案例

1. 市场应用分析

MEMS压力传感器在市场的应用日益广泛,尤其是在智能手机和智能手表等设备中。这些传感器能够提供高度精确的压力测量,用于海拔测量、天气预报、室内导航等多种功能。例如,博世的BMP系列传感器被广泛应用于苹果的iPhone和Apple Watch中,而STMicroelectronics的LPS系列传感器则在三星的Galaxy系列手机中占据重要地位。

关于消费类MEMS压力传感器,这可能是目前最全面的报告16

2. 智能穿戴设备中的集成案例

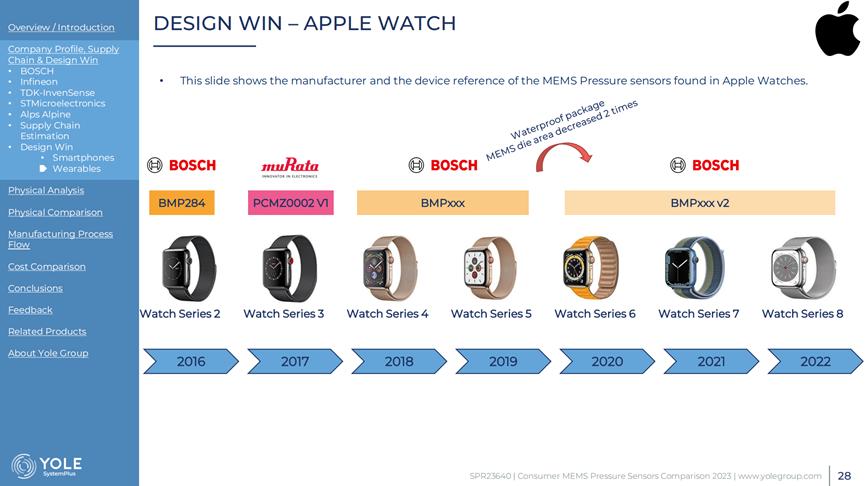

智能穿戴设备,如智能手表和健康追踪器,是MEMS压力传感器的重要应用领域。这些设备利用压力传感器来监测用户的活动水平、心率、血氧饱和度等生理参数。例如,苹果的Apple Watch Series 8采用了博世的BMPxxx v2传感器,而三星的Galaxy Watch 5 LTE则使用了STMicroelectronics的LPS22HH传感器。

关于消费类MEMS压力传感器,这可能是目前最全面的报告17

3. 智能手机与平板电脑的应用趋势

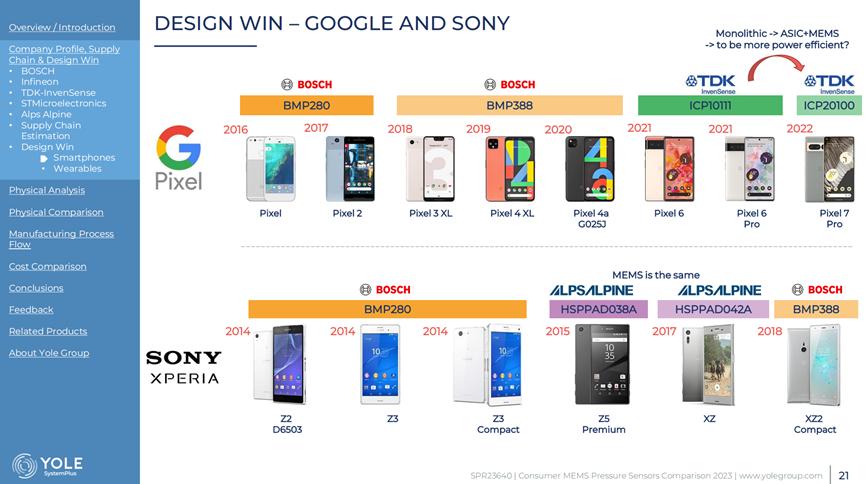

在智能手机和平板电脑中,MEMS压力传感器的应用正变得越来越普遍。这些传感器不仅用于传统的气压测量,还开始用于增强现实(AR)、虚拟现实(VR)和移动支付等新兴应用。例如,谷歌的Pixel 7 Pro采用了TDK的ICP-20100传感器,以支持其先进的AR功能。

关于消费类MEMS压力传感器,这可能是目前最全面的报告18

4. 医疗健康领域的创新应用

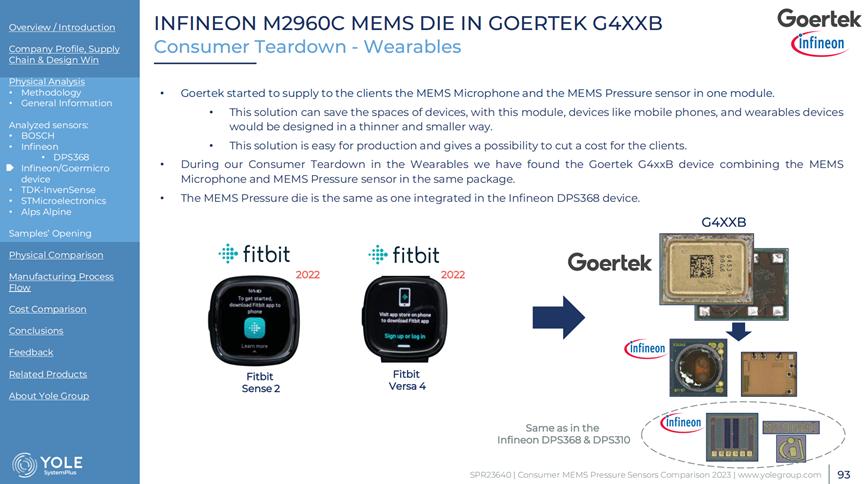

MEMS压力传感器在医疗健康领域的应用也在不断扩展。这些传感器可以用于监测患者的呼吸模式、血压和其他关键生命体征,从而提供更准确的诊断和治疗。例如,Fitbit Sense 2集成了Goertek的G4xxB设备,该设备将MEMS麦克风和MEMS压力传感器集成在同一个封装中,为健康监测提供了紧凑的解决方案。

关于消费类MEMS压力传感器,这可能是目前最全面的报告19

5. 物联网与工业4.0的应用前景

随着物联网(IoT)和工业4.0的发展,MEMS压力传感器在、环境监测和智能城市等领域的应用前景广阔。这些传感器能够提供实时、精确的数据,帮助企业优化运营效率、提高安全性和降低成本。例如,TDK的ICP-10111传感器被用于工业设备中,以监测压力变化,确保设备的稳定运行。

关于消费类MEMS压力传感器,这可能是目前最全面的报告20



六、成本分析与定价策略

1. 成本结构与成本驱动因素

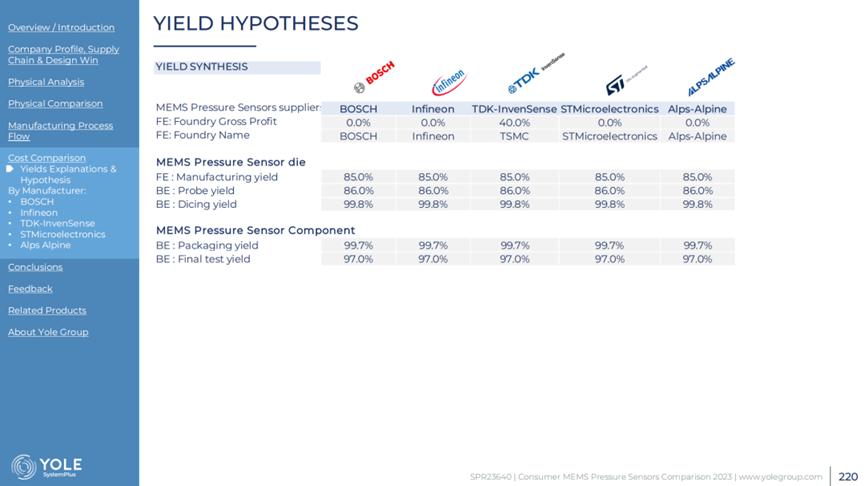

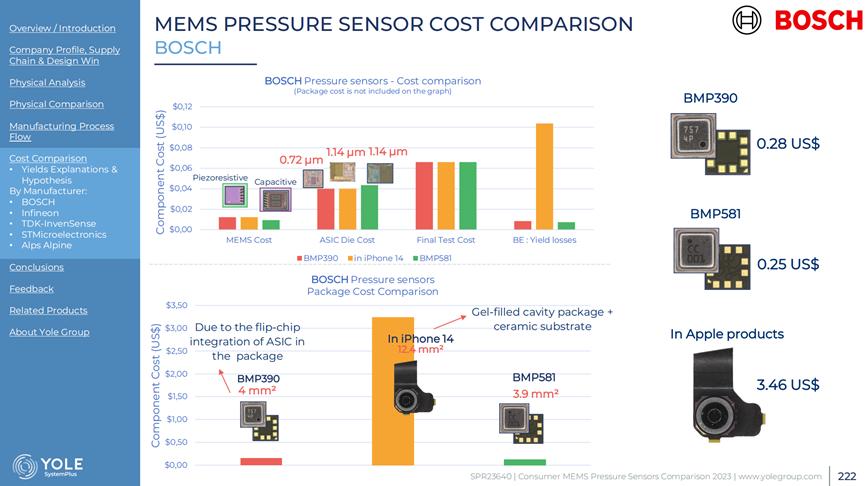

MEMS压力传感器的成本结构主要包括前端制造成本、组装成本、测试成本以及封装成本。成本驱动因素涉及生产工艺的复杂性、所用材料的质量、设备的精度、生产规模和良率等。例如,博世BMP390和BMP581的生产成本受到其ASIC和MEMS集成方式的影响,而TDK-InvenSense的ICP-20100则因采用分离的ASIC和MEMS芯片而有其独特的成本结构。

关于消费类MEMS压力传感器,这可能是目前最全面的报告21

2. 不同技术路线的成本比较

压阻式和电容式MEMS压力传感器的成本有所不同。压阻式传感器通常需要更多的光刻步骤和特殊的外延工艺,而电容式传感器则需要精确的微加工技术和深层反应离子蚀刻(DRIE)。博世的BMP390采用压阻式技术,而BMP581则采用电容式技术,后者在制造过程中可能因为更精细的加工步骤而具有更高的成本。

关于消费类MEMS压力传感器,这可能是目前最全面的报告22

3. 定价策略与利润模型

MEMS压力传感器的定价策略通常基于成本加成模型,同时考虑市场竞争状况、产品性能、品牌价值和客户愿意支付的价格。厂商可能会采用高价策略来回收研发成本和投资,或采用低价策略以获取市场份额。例如,TDK的ICP-20100由于其低功耗特性,可能采用较高的定价策略来吸引对电池寿命有特殊要求的客户。

4. 价格战与市场竞争力分析

在激烈的市场竞争中,价格战是常见的现象。厂商通过降低成本和提高生产效率来降低价格,以保持市场竞争力。然而,价格战也可能导致利润下降和产品质量的妥协。因此,厂商需要在价格和质量之间找到平衡点。例如,STMicroelectronics的LPS22DFTR由于其在制造过程中使用的特殊VENSENS技术和封装技术,可能在价格上具有竞争力,同时保持了较高的产品质量。

关于消费类MEMS压力传感器,这可能是目前最全面的报告23

5. 成本控制与风险管理

成本控制是确保MEMS压力传感器厂商盈利性的关键。通过优化供应链管理、提高生产自动化水平、采用先进的测试技术和改进封装工艺,厂商可以降低成本并提高利润率。同时,风险管理也非常重要,包括对原材料价格波动、市场需求变化和技术过时等因素的预测和应对。例如,Alps Alpine在其HSPPAR003D和HSPPAD143A产品中采用了特殊的密封腔技术,这可能增加了成本,但同时也提高了产品的可靠性和市场竞争力。



七、市场机会与风险评估

1. 新兴市场的机会分析

随着物联网(IoT)、可穿戴设备、以及工业4.0的快速发展,MEMS压力传感器在新兴市场的应用机会不断增加。这些新兴市场为MEMS压力传感器提供了巨大的增长潜力,尤其是在环境监测、健康追踪、自动化控制和安全监控等领域。

2. 技术变革带来的挑战与机遇

技术的快速变革为MEMS压力传感器市场带来了双重影响。一方面,新技术的出现使得传感器性能得到提升,如更高的精度、更低的功耗和更小的尺寸,这为厂商提供了新的市场机会。另一方面,技术更新换代的快节奏也带来了挑战,厂商需要不断投入研发以保持竞争力。

3. 政策与法规环境的影响

全球各地的政策和法规环境对MEMS压力传感器市场有着重要影响。例如,环保法规可能推动厂商开发更环保的制造工艺,而安全法规可能增加对高性能传感器的需求。同时,贸易政策和关税也可能影响跨国厂商的供应链和成本结构。

4. 经济波动与市场需求风险

全球经济的波动可能影响消费者和企业的购买力,从而影响MEMS压力传感器的市场需求。在经济衰退期间,非必需品的消费可能会减少,这可能会对MEMS压力传感器的销售造成负面影响。因此,厂商需要评估经济周期对市场需求的影响,并制定相应的风险管理策略。

5. 竞争加剧与市场风险评估

随着市场的成熟和新进入者的出现,MEMS压力传感器市场的竞争日益加剧。价格战、产品同质化和技术抄袭等问题可能会导致市场风险。厂商需要通过持续的技术创新、品牌建设和客户服务来提升自身的市场竞争力,并制定有效的市场进入和退出策略来应对竞争风险。



八、结论与建议

1. 市场总结与未来展望

根据本报告的深入分析,MEMS压力传感器市场在过去几年中经历了显著的增长,主要得益于智能手机、可穿戴设备、无人机和电子烟等消费类产品的广泛应用。随着技术的进步和应用领域的扩展,预计这一增长趋势将在未来几年内持续。市场的主要供应商,如博世(BOSCH)、英飞凌(Infineon)、TDK-InvenSense、意法半导体(STMicroelectronics)和阿尔卑斯(Alps Alpine)等,通过不断的技术创新和产品升级,推动了市场的快速发展。

2. 战略建议与行动指南

对于MEMS压力传感器市场的参与者,我们建议采取以下战略行动:

持续技术创新:投资于研发,以实现更高的精度、更低的功耗和更小的尺寸。

市场多元化:拓展新的应用领域和市场,如和环境监测。

供应链优化:通过优化供应链管理,降低成本并提高生产效率。

客户定制化:提供定制化的产品和解决方案,以满足特定客户的需求。

合作与联盟:与其他技术供应商、OEM和行业领导者建立合作关系,共同开发新的市场机会。

3. 投资建议与风险提示

对于投资者而言,MEMS压力传感器市场提供了吸引人的投资机会。然而,投资者也应该注意到以下风险:

技术过时风险:技术的快速变化可能导致现有产品迅速过时。

市场竞争风险:市场的激烈竞争可能影响企业的盈利能力。

供应链中断风险:全球供应链的不确定性可能影响生产和交付。

法规变化风险:环保法规和安全标准的变动可能增加生产成本。

4. 政策建议与行业指导

对于政策制定者和行业组织,我们建议:

支持研发和创新:通过财政补贴、税收优惠和研发资助,鼓励企业进行技术创新。

促进产业合作:建立行业联盟和合作平台,促进企业之间的技术交流和合作。

加强行业标准制定:制定和推广行业标准,提高产品质量和安全性。

提供市场准入支持:为新兴企业提供市场准入支持和咨询服务,帮助它们快速成长。
