时序元器件车规认证｜从AEC-Q104温度分级到DTCXO实时时钟（RTC）模块产品选型指南
来源：Micro Crystal AG
发布时间：2026-08-31
Micro Crystal 瑞士微晶
时序元器件车规认证
—— 从AEC-Q104温度分级到DTCXO实时时钟（RTC）模块产品选型指南
在前面的推文中，我们介绍了AEC-Q系列标准概述，适用于「石英晶体与振荡器」的AEC-Q200认证标准，以及适用于「实时时钟（RTC）模块」的AEC-Q104认证标准。
本文，我们将从AEC-Q104温度分级标准切入，解析使用通过AEC-Q认证元器件的优势，并针对汽车计时痛点，带来瑞士微晶旗下基于数字温度补偿振荡器（DTCXO）的实时时钟（RTC）模块系列产品的完整选型参考。
AEC-Q系列标准概述
AEC-Q104
温度等级概述
汽车元器件需要应对各种工作环境，从车外极寒到发动机舱内的高温，温差很大。
为此，AEC-Q104标准专门设定了温度等级，用来明确各个电子元器件的额定工作温度范围。如此一来，企业可以依据元器件的耐热性能与适用场景进行选型。
AEC-Q104 温度等级
|
等级 |
工作温度范围 |
应用场景 |
|
0 级 |
-40℃ ~ +150℃ |
发动机舱内元器件、发动机控制单元 |
|
1 级 |
-40℃ ~ +125℃ |
动力总成系统、安全关键类电子器件 |
|
2 级 |
-40℃ ~ +105℃ |
座舱电子设备、信息娱乐系统 |
|
3 级 |
-40℃ ~ +85℃ |
通用汽车电子设备、内饰模组 |
|
4 级 |
0℃ ~ +70℃ |
非关键系统、消费级电子设备 |
温度等级的选择取决于元器件在车内的安装位置与功能。举例来说：
布置在发动机或排气系统周边的元器件需要具备更强的耐高温性能，需选用0级或1级器件；
安装于乘客座舱内的元器件，满足2级或3级标准即可；
AEC-Q认证元器件
使用优势
01.
可靠性大幅提升
汽车制造商日益依赖通过AEC-Q认证的定时元器件，以满足现代车辆严苛的性能与使用寿命要求。这类元器件广泛应用于发动机控制单元（ECU）、信息娱乐模块、高级驾驶辅助系统（ADAS）及其他安全关键电子设备，经证明能够有效抵御汽车环境中常见的热应力、机械应力和电气应力。
02.
通过AEC认证的优势
符合AEC-Q200标准（针对无源时序器件）和AEC-Q104标准（针对多芯片时序模组），即证明石英晶体、振荡器与实时时钟（RTC）模块已满足汽车系统在环境、机械及电气性能方面的严格要求。这一标准化认证体系能够验证元器件在车辆各类严苛工况下是否依然可靠运行。
汽车设计工程师与原厂（OEM）可获得以下益处：
在宽温度范围、振动、电气干扰等极端工况下仍具备高可靠性；
得益于标准化测试及供应商之间统一的性能指标，元器件选型更加简单便捷；
降低关键汽车应用中的故障风险，从而提升功能安全性与系统长期稳定性；
汽车制造商选用通过AEC-Q认证的元器件，可以提升系统可靠性、减少现场市场故障概率、提升整车安全性。在大量依赖时序精度与稳定性的架构中（传感、控制、通信、电源管理等核心功能），这份可靠性保障尤为关键。
03.
简化设计流程
在汽车设计中使用通过AEC-Q认证的元器件，可大幅减少开发工作量。由于这些元器件已满足行业通用可靠性标准，工程师无需额外开展大量补充筛选测试，同时元器件选型和系统级认证都能更快完成。
04.
提升系统性能
通过AEC-Q认证的时序器件具有稳定、可预测的电气特性，是维持复杂汽车电子系统同步与信号完整性的关键。其稳定的输出表现有助于提升系统效率、降低噪声敏感度，在车辆全生命周期内保持可靠运行。
带温度补偿的实时时钟（RTC）模块
在汽车应用中的重要性
汽车系统对精确计时要求很高，特别是数据日志、事件记录、启动或初始化流程、外部系统同步等需要精准时序的场景。 然而，汽车环境温差很大，常规实时时钟（RTC）模块极易产生计时偏差（时间漂移），很难维持稳定的高精度计时。

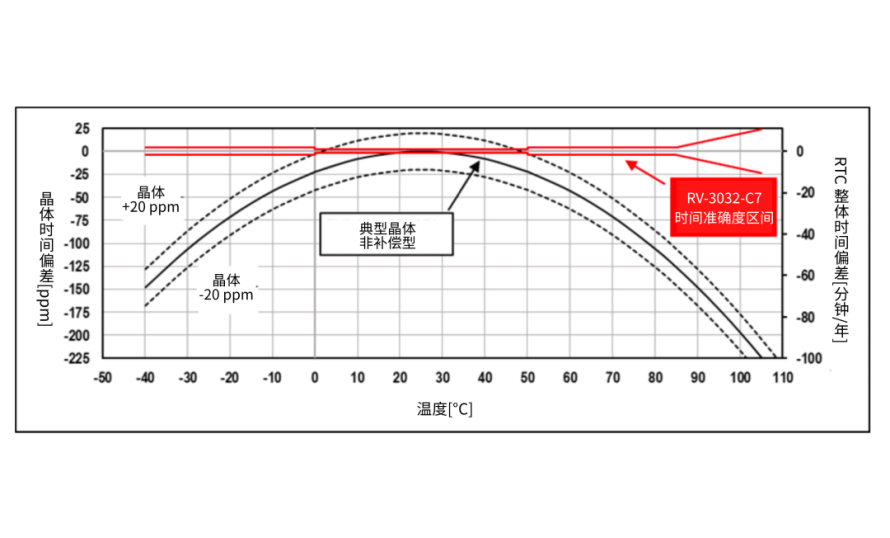

普通实时时钟（RTC）模块对温度变化非常敏感，这是因为音叉石英晶体的频率会随温度变化而发生偏移（下图展示了无补偿晶体的典型温漂曲线）。

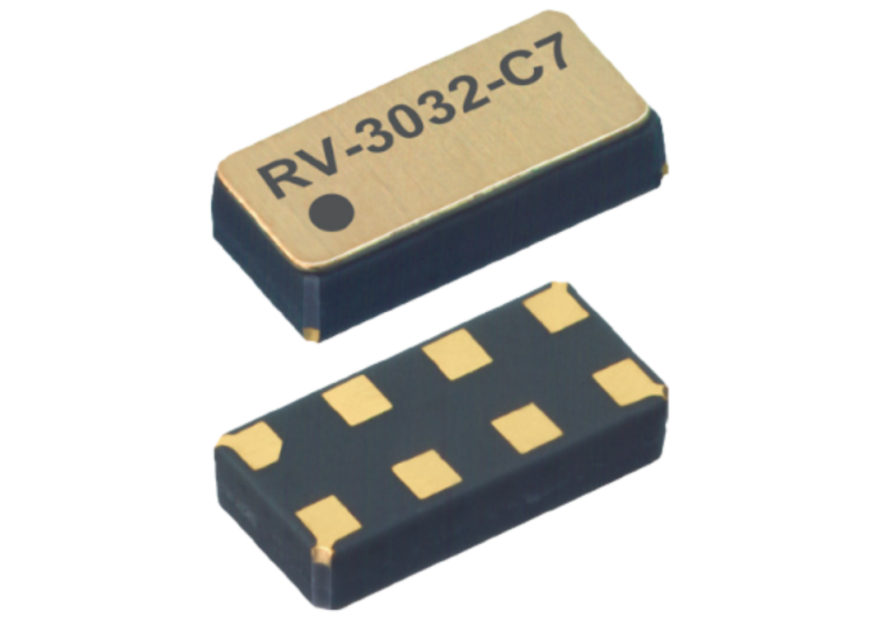

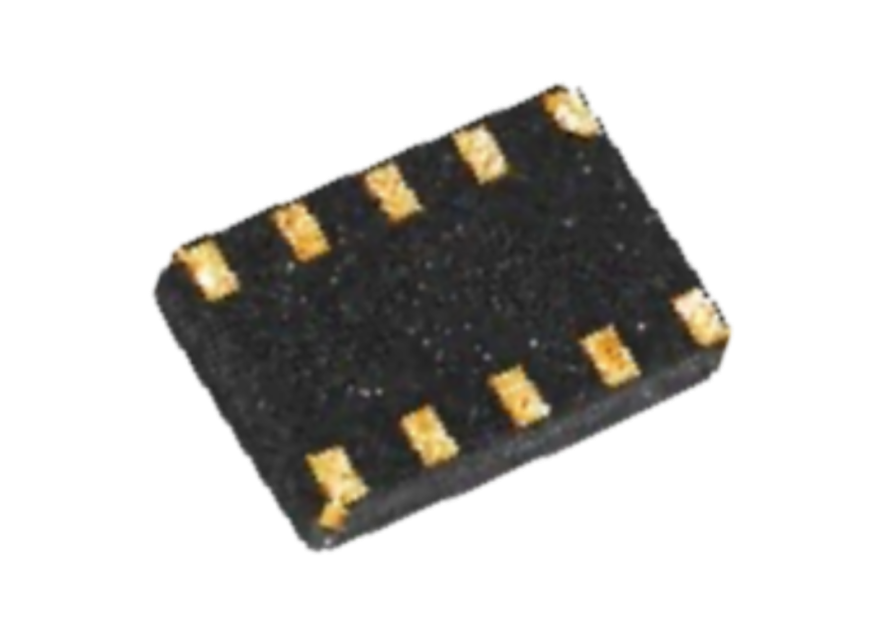

为了解决该问题，就需要采用带温度补偿的实时时钟（RTC）模块，例如基于数字温度补偿振荡器（DTCXO）的实时时钟（RTC）模块——Micro Crystal的RV-3032-C7，这样即便在- 40℃极寒至 + 105℃（甚至+ 125℃）高温的极端温差下，也能持续保持精准计时。
适用于汽车场景的
瑞士微晶DTCXO-RTC产品

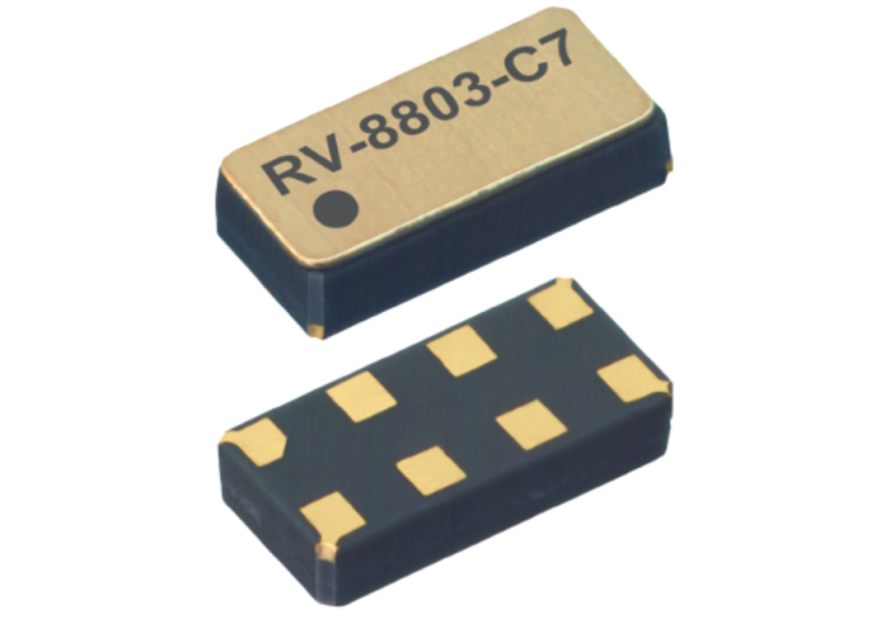

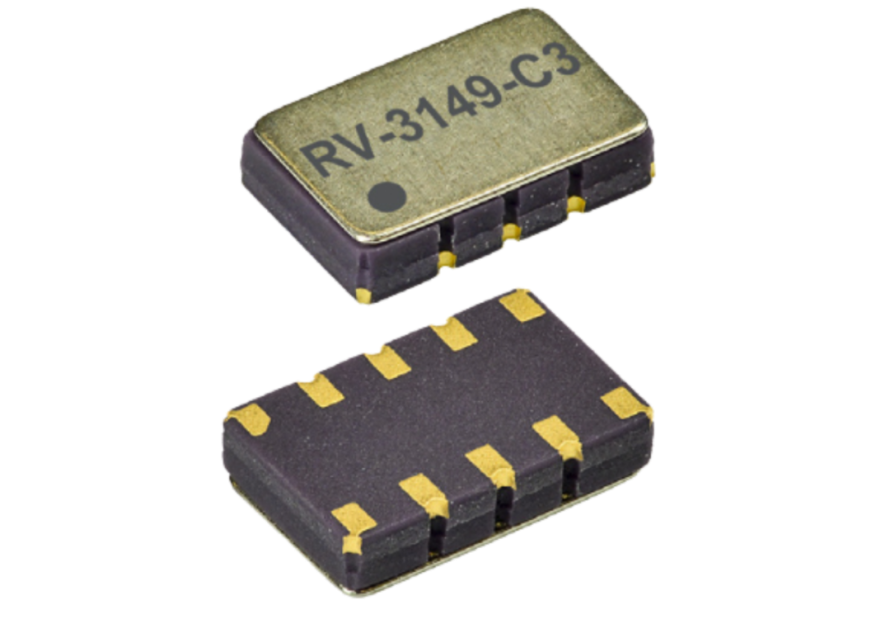

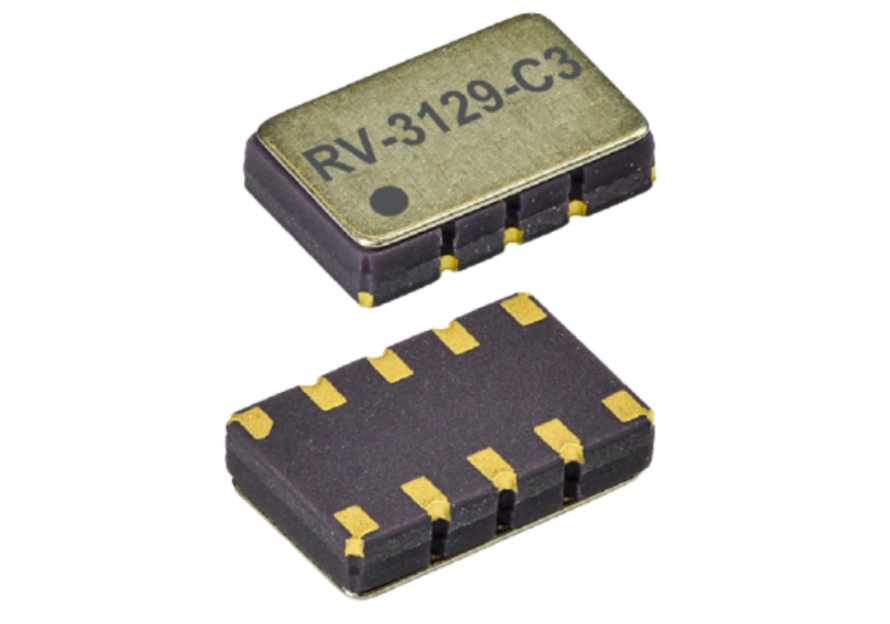

瑞士微晶推出一系列专为汽车环境设计、通过AEC-Q104认证的高性能温度补偿实时时钟（RTC）模块，可在宽温区间维持高精度计时，满足车规严苛要求。

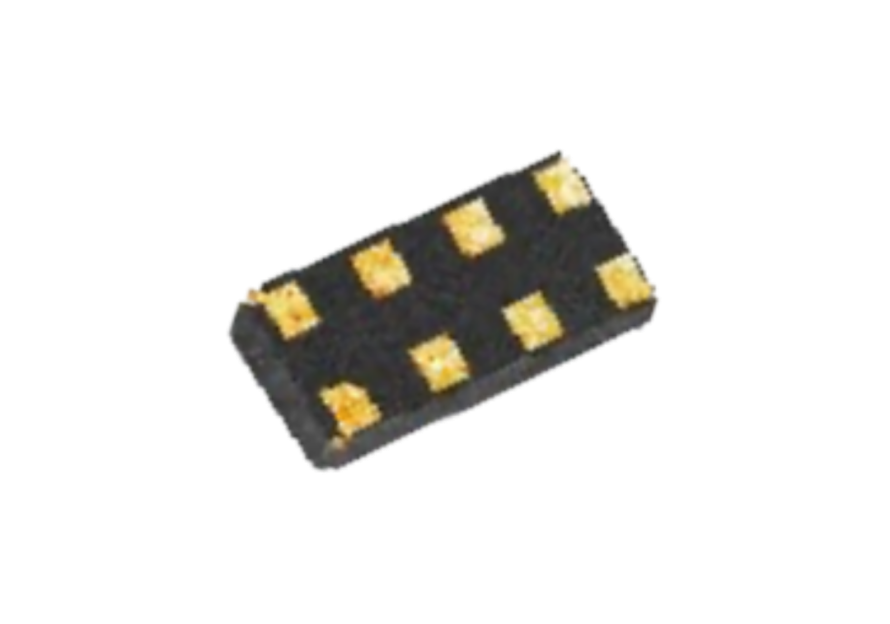

封装尺寸（单位：mm）
|
C3 |
C7 |
|
|
|
3.7 x 2.5 x 0.9 |
3.2 x 1.5 x 0.8 |
石英晶体、振荡器遵循AEC-Q200认证，实时时钟（RTC）模块遵循AEC-Q104认证，充分印证了满足标准化车规可靠性要求的重要性。两类标准保障定时元器件可承受严苛环境与电气工况，同时适配各类整车架构，实现统一的系统集成。
瑞士微晶可提供通过AEC-Q200认证的晶体与振荡器；目前更进一步推出通过 AEC-Q104完整模组认证的实时时钟（RTC）模块产品，全部器件标注 “QA” 标识，专供汽车应用场景。
|
AEC-Q200认证 |
AEC-Q104认证 |
