从门电路吃透底层，实战搭建完整硬件系统

长期以来，数字设计教育一直依赖仿真手段来引入布尔逻辑、时序电路和有限状态机等基础概念。尽管仿真至关重要，但它无法让学生充分接触到定义现代数字系统的种种现实要素——即时序、时钟机制、I/O行为以及系统集成。

现场可编程门阵列（FPGA）在理论与实践之间架起了一座实用的桥梁。通过在实际硬件上运行设计，学生能够亲身体验将抽象概念转化为功能性系统所需的各项约束条件与工作流程。本文概述了一种结构化且适用于课堂教学的方法，旨在利用 Digilent FPGA平台，引导学生循序渐进地从基础逻辑设计迈向集成系统构建；该教学方案辅以持续更新的文档资料与丰富的学术资源支持。

仿真环境是学习功能正确性的理想场所。然而，真实硬件引入了一些难以——甚至无法——在虚拟环境中复现的维度：

• 时钟与时序收敛

• 异步输入的安全处理

• I/O 标准与引脚约束

• 调试依赖于物理信号的行为

当学生及早接触这些现实情境时，他们便能培养出更强的直觉与设计规范意识。基于 FPGA 的实验不仅能将核心数字设计概念具象化，还能强化模块化设计、约束管理及验证等良好的工程实践。

一门成功的硬件辅助课程并不需要过度复杂；相反，它得益于一种精心设计的进阶路径——随着概念的逐步深化，课程始终基于同一平台和工具链进行构建。

典型的顺序可能包括：

• 组合逻辑与时序逻辑

  通过 LED 和七段数码管观察计数器、寄存器及简单数据通路


• 有限状态机与时序

  交通信号灯或秒表等“人类尺度”的控制器，通过突出显示关键状态，有助于确立生成与计时方面的规范。


• 接口与输入/输出

  利用 UART、基本显示输出或外设模块与外部系统进行通信

• 小型集成系统

  将控制、数据通路和接口逻辑分离的多模块设计

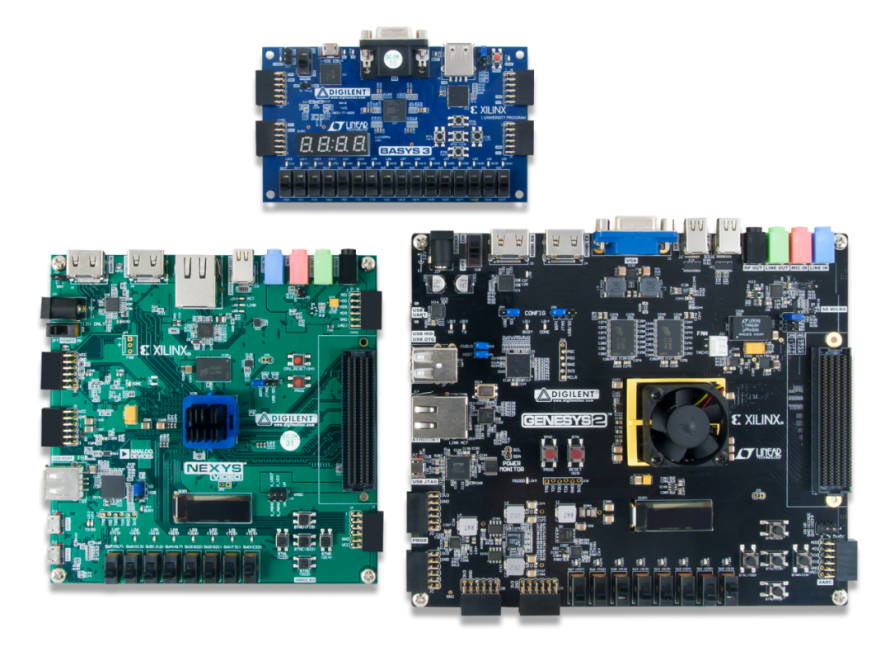

Digilent 的开发板（如 Basys 3 和 Nexys A7 ）支持这种循序渐进的学习过程，且无需学生在课程进行中更换硬件或调整工作流程。

本文最后的示例实验并非高度程式化的练习，而是展示了一系列灵活可变的模式，教师可根据自身课程体系对其进行调整与剪裁。每一个实验都能巩固多项学习成果，同时内容通俗易懂，对大一、大二学生而言极具亲和力。

Digilent FPGA 开发板旨在支持从入门级逻辑设计到系统级设计的各类教学流程：

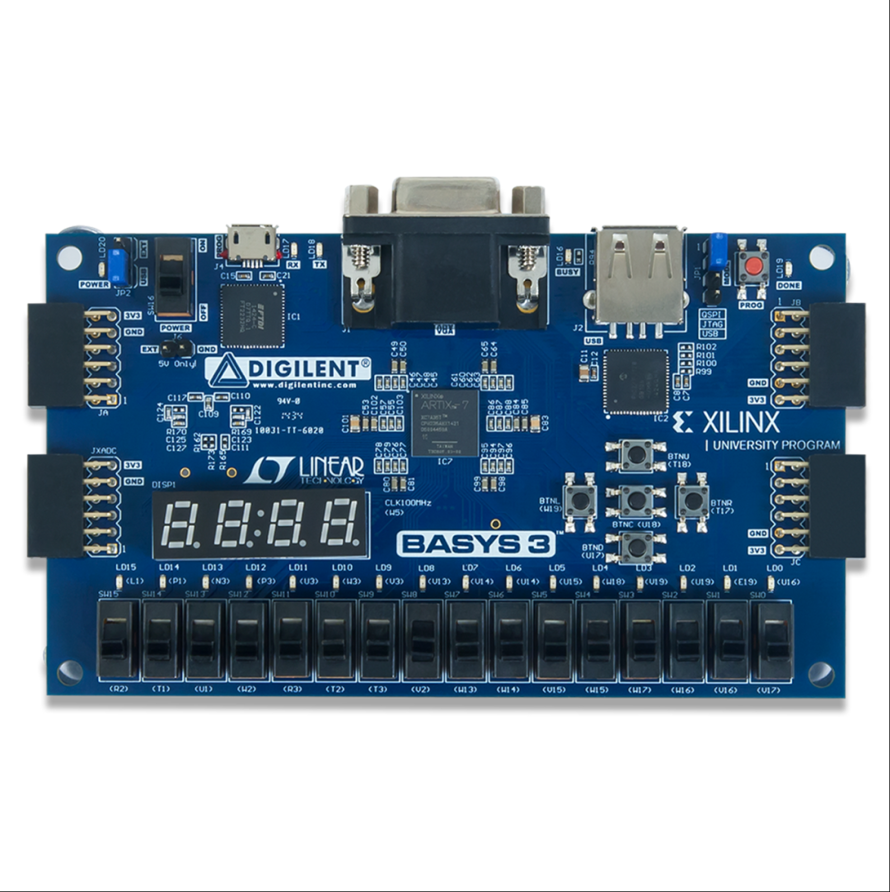

• Basys 3 提供了早期实验所需的所有基本 I/O，从而最大限度地减少了对外部硬件的需求。

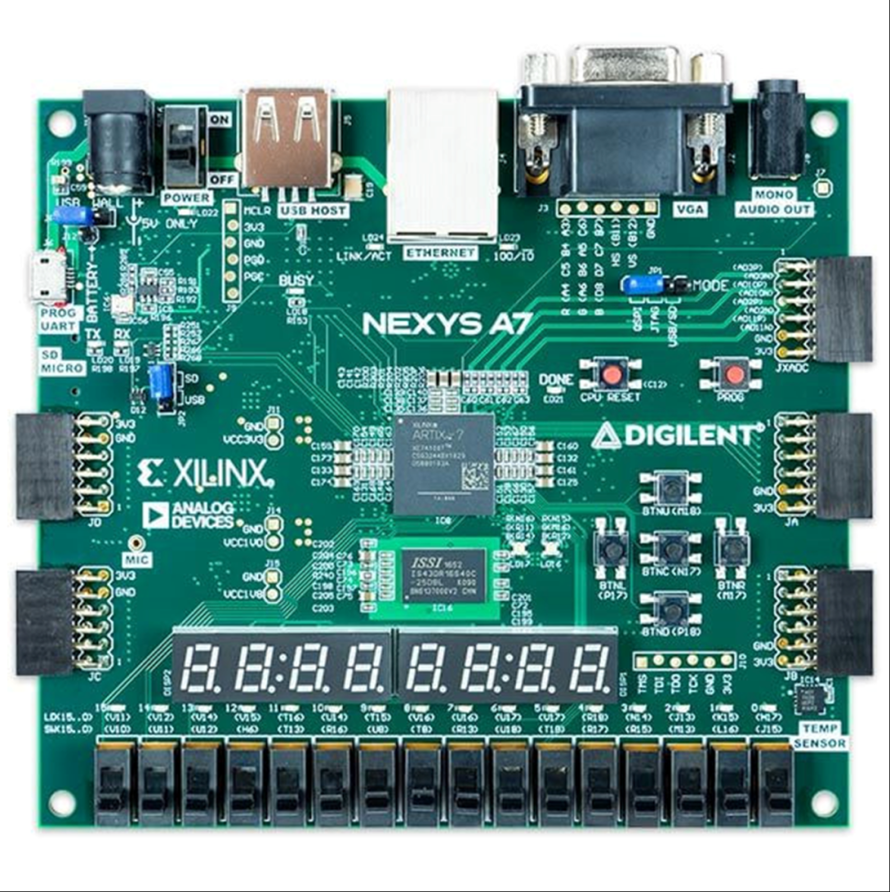

• Nexys A7 增加了更丰富的接口——例如 VGA、音频以及扩展的外设支持——以满足更复杂系统的需求。

• 维护完善的参考中心提供对参考手册、原理图及示例设计的持续访问。

• Vivado 工具链的支持在不同平台上保持一致，从而减少了学生在进阶过程中的阻力。

这种协调一致使教师能够专注于教授设计原则，而非应对工具切换。

围绕基于硬件的进阶而构建的课程，通常会报告以下情况：

• 提升学生对时序与同步的理解

• 减少仿真与实施之间的脱节

• 加强嵌入式系统与毕业设计（Capstone Projects）的准备工作

• 学生在调试实际系统时的信心增强

这些成果体现了能够直接应用于行业实践及进阶课程的技能。

致正在规划或更新数字设计课程的教师：

• 从 Basys 3 入手，学习基础逻辑、有限状态机（FSM）及定时概念。

• 引入通信或显示接口，以强化系统思维。

• 若需更丰富的 I/O 或集成系统，请转用 Nexys A7。

• 利用 Digilent 参考中心，实现实验标准化并缩短准备时间。

这种方法在各门课程之间提供了连贯性，同时又能灵活适应各部门的需求。

Digilent FPGA 平台旨在支持从入门级逻辑设计直至系统级课程的数字设计教育，并提供持续维护的文档资料及一致的工具链支持。

七段数码管驱动器 (Basys 3)
