随着机器人技术的飞速发展，感知能力已成为驱动机器人智能化和多功能化的核心要素。在众多传感器中，惯性测量单元（IMU）和压电薄膜传感器因其独特性能与多样化应用场景逐渐成为机器人领域的关键技术。IMU以精确测量姿态、运动及方向而闻名，广泛应用于导航、控制及运动规划。同时，压电薄膜传感器凭借其高灵敏度、灵活性和多功能特性，在触觉感知和振动监测等领域表现卓越。

本文将探讨IMU和压电薄膜传感器在机器人领域的典型应用及未来发展方向，并介绍Murata推出的相关解决方案。

陀螺仪和加速度计：

为机器人提供运动感测能力

陀螺仪和加速度计在智能机器人中的应用与发展具有重要意义，因为它们为机器人提供了精准的姿态控制、导航和运动感知能力。在姿态控制与稳定方面，陀螺仪可以测量机器人在三维空间中的角速度，帮助维持平衡，这对于双足机器人和无人机尤为重要。而加速度计则可以监测机器人运动过程中线性加速度的变化。两者结合后形成惯性测量单元（IMU），实现精准的姿态估算。

此外，在无GPS环境中，陀螺仪和加速度计通过惯性导航算法可以提供位置信息，支持在室内或复杂地形中的自主移动。当与视觉传感器（如SLAM技术）集成时，导航精度进一步提升。在碰撞检测和避障方面，加速度计可以在机器人运动过程中检测到异常加速度变化，从而实现快速反应，如避障或停止动作。

在服务和娱乐机器人应用中，这些传感器可以捕捉机器人的手臂或身体动作，以模拟人类行为或与用户互动。此外，还可以利用传感器数据评估地面倾斜、振动以及外部环境的动态变化，从而提高机器人对环境的适应能力。

村田的超高精度六轴MEMS惯性传感器

随着工业设备功能的不断增强，所嵌入的电子元件数量也在持续增加，这需要传感器封装的微型化。此外，随着工业设备自动化水平的不断提高，对精准获取动态姿态角度和自定位信息的需求也在不断增长。

在这些因素中，传感器各轴（X轴、Y轴和Z轴）的正交性是更精确估算动态姿态角的关键因素。迄今为止，确保正交性需要用户通过其他设备进行外部校准。

为了解决这一问题，Murata开发了高精度的低噪音、输出稳定的6轴MEMS惯性传感器。陀螺仪传感器和加速度传感器的每个轴都可以输出已应用正交补偿的值，这简化了用户校准过程，有助于降低生产成本。此外，其紧凑设计有助于节约PCB空间。

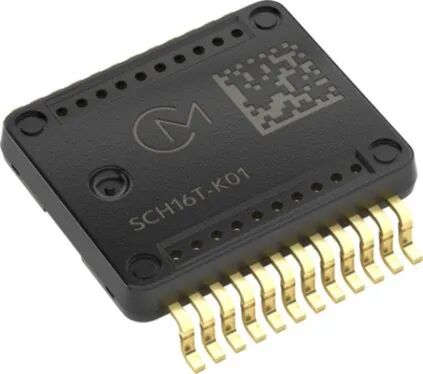

Murata的SCH16T传感器系列通过冗余设计选项和内置调整双输出通道，为客户提供了更大的灵活性。

SCH16T传感器系列支持±2000°/s（SCH16T-K10）或±300°/s（SCH16T-K01）的角速度测量范围，以及±16g（SCH16T-K10）或±8g（SCH16T-K01）的加速度测量范围。

它还具有动态范围为±26g的辅助数字加速度通道、低至0.3°/h（SCH16T-K01）或4°/h（SCH16T-K10）的陀螺仪偏移不稳定性，以及低至0.4m°/s/√Hz（SCH16T-K01）或6m°/s/√Hz（SCH16T-K10）的噪声密度水平。

它支持插值和抽取选项，用于同步数据就绪输出、时间戳索引以及SYNC输入功能。

SCH16T传感器系列在-40至110°C的温度范围内工作，使用3.0至3.6V的电源电压和1.7至3.6V的I/O电压。它支持SafeSPI v2.0接口，并允许通过SPI帧选择20位和16位输出数据。配备广泛的自诊断功能，其尺寸为12mm × 14mm × 3mm（长 × 宽 × 高），占用的PCB面积不足170mm²。它采用符合RoHS标准的坚固SOIC塑料封装，适用于无铅焊接工艺和表面贴装（SMD）。

SCH16T传感器是少数具有此性能和功能水平的单封装6DoF设备之一。在整个温度和测量范围内，它表现出卓越的线性与偏移稳定性，即使在恶劣环境中，也能实现厘米级机器动态和位置感知精度。

SCH16T适用于在严苛环境条件下需要高性能运行的应用，例如惯性测量单元（IMU）、惯性导航与定位、机器控制与引导、动态倾斜、机器人控制以及无人机（UAV）。

Murata还提供用于陀螺仪/加速度计组合传感器的评估板，SCH16T-K01-PCB和SCH16T-K10-PCB，这些评估板预安装了带有被动元件的SCH16T系列传感器PCB。该PCB通过针脚支持SPI通信。
