蓄电池组监测系统：全流程监测，保障蓄电池安全稳定运行

如果把UPS电源比作“心脏”，那蓄电池组就是维持心脏跳动的“核心命脉”——它的运行状态好不好，直接决定着设备能否安全运转、业务能否连续不中断，因此蓄电池监测也成了动环监测里的“重中之重”。但在过去，蓄电池监测可是个“麻烦活”，不仅数据东一块西一块凑不齐，运维效率也非常低下。更头疼的是，一旦出现漏检、数据错误等问题，轻则影响业务，重则引发安全事故、造成不小的经济损失。

针对行业痛点，山东仁科在深入实地调研和系统分析客户需求的基础上，利用物联网、大数据、云平台等技术，自主研发了蓄电池组监测系统。

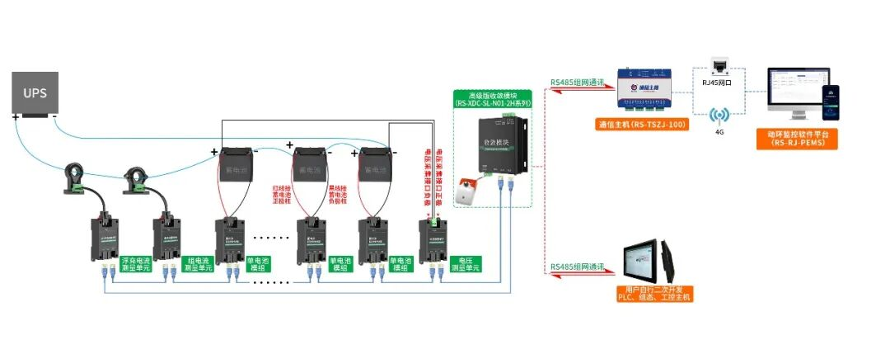

蓄电池组监测系统架构简洁、部署方便，主要由监测终端、收敛模块、监控平台三部分构成，形成 “采集 - 传输 - 管理” 的完整监测体系。监测终端实时采集单电池及整组电池参数，收敛模块统一汇总处理数据并上传平台，平台实现数据可视化、智能告警、远程运维等功能，全程闭环保障蓄电池组安全运行。

蓄电池组监测终端主要由单电池监测模块、组电压测量单元、组电流测量单元以及浮充电流测量单元四个部分组成，设备采用双路环形RS485通信技术，搭配RJ11双网口设计，通过4芯网线水晶头手拉手的方式连接后即可便捷接入蓄电池组监测组网系统。

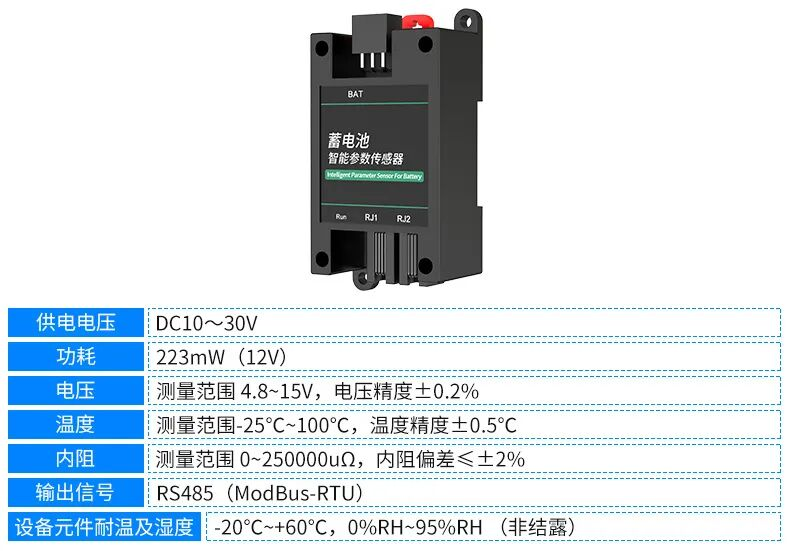

单电池监测模块能够实时监测单个蓄电池的内阻、电压和温度，全面满足日常监测需求，为蓄电池安全稳定运行提供数据依据。

组电压测量单元是蓄电池监测系统的核心模块，主要负责监测每组蓄电池的总电压，为蓄电池运行状态评估和故障预警提供关键数据支撑。

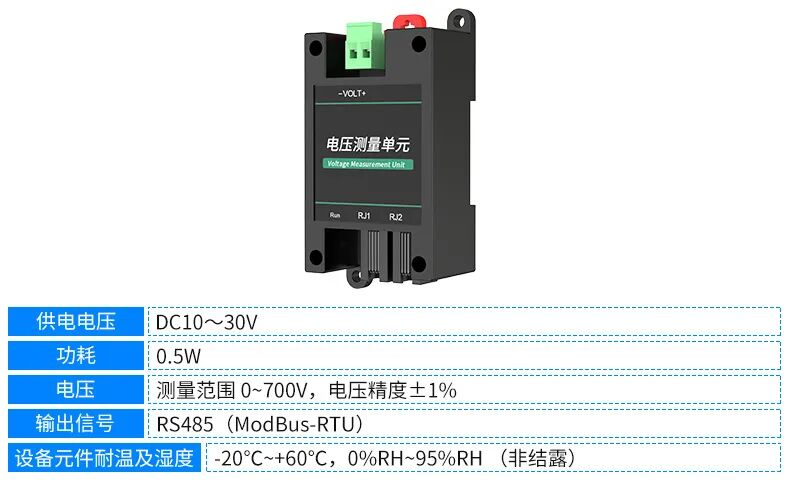

组电压测量单元同样采用专用U型采样端子连接蓄电池正负极柱采集总电压，能有效减少采集误差，方便用户及时判断蓄电池组是否出现欠压、过压等异常情况。组电压的量程为0~700V，测量精度为±1%。

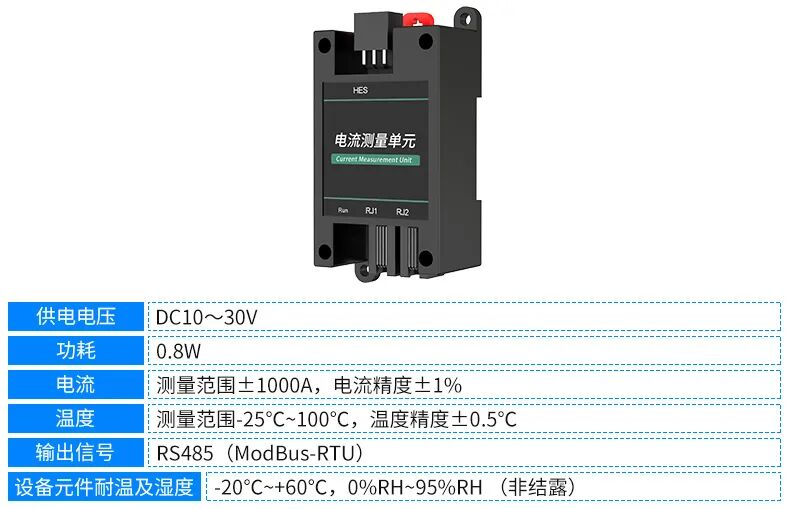

组电流测量单元主要用于监测每组蓄电池的总电流，通过开环式霍尔元件采集直流电流信号，开合式设计让设备安装更加简便，运行也更加稳定。电流量程为±1000A，精度±1%。

自带一路热敏电阻，可同步检测现场环境的温度，实现了电流与温度双重监测。温度量程-25℃~100℃，精度±0.5℃。

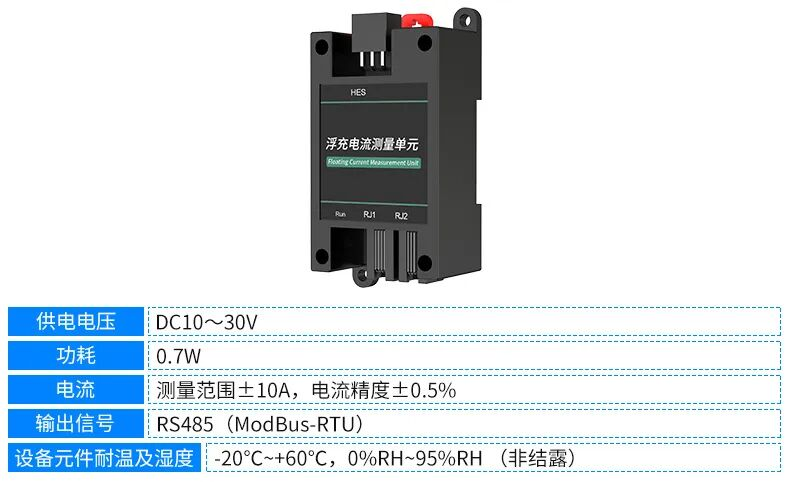

收敛模块作为蓄电池组监测系统核心通讯主机，精准解决传统模式数据低效、管理难等痛点，全方位保障蓄电池组安全稳定运行，为监测系统高效运转提供坚实支撑。

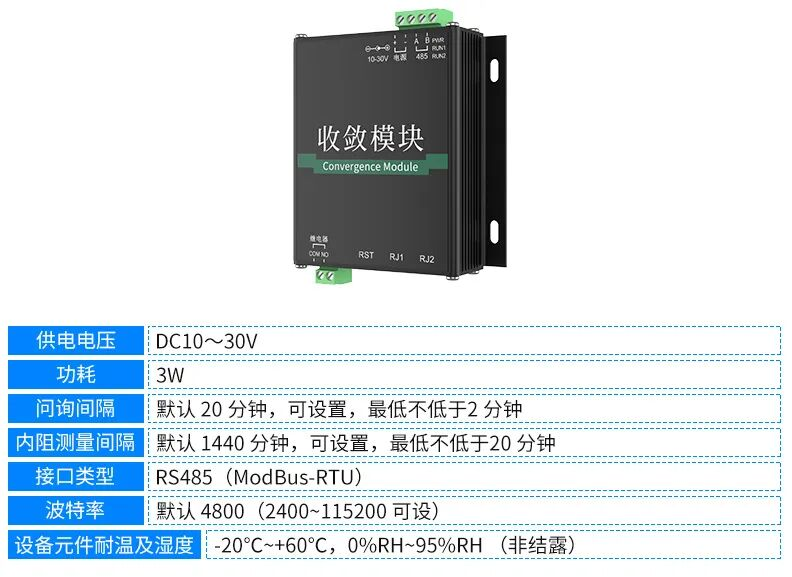

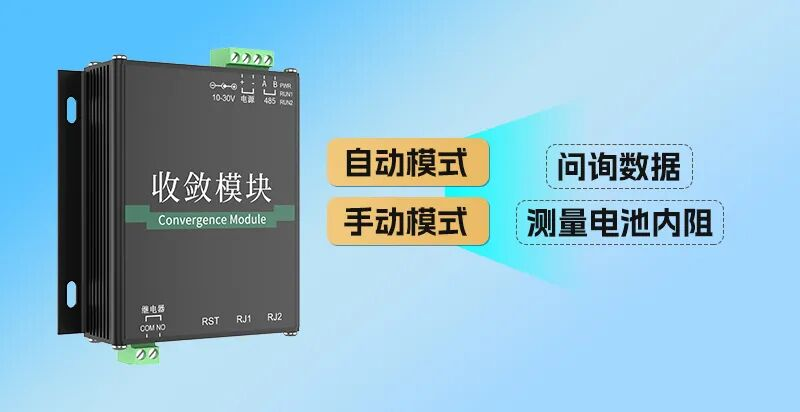

收敛模块可对电池的相关数据进行采集与监测，支持“自动、手动”两种模式，两种模式均能实现“问询数据、测量电池内阻”两大功能。用户可根据实际使用场景和操作需求灵活切换使用模式，保障电池运行状态监测的准确性，以便适配不同工况下的使用需求。

自动模式下无需人工持续干预即可自主完成数据问询与内阻测量，降低了人工操作成本，适用于长期、稳定的电池监测场景。

手动模式主要适用于临时监测、异常排查等场景，需要人工主动发起操作，然后模块将根据手动控制指令来完成对应的功能。用户可手动触发“问询数据、测量电池内阻”操作，操作响应迅速，便于工作人员核实电池运行状态。

收敛模块支持接入 “1~200台单电池监测模块、1台组电流测量单元、1台浮充电流测量单元、1台组电压测量单元” ，可通过 RS485 上行通讯接口与通讯主机进行组网通讯，利用监控平台实现对蓄电池组的全方位在线预警监测。

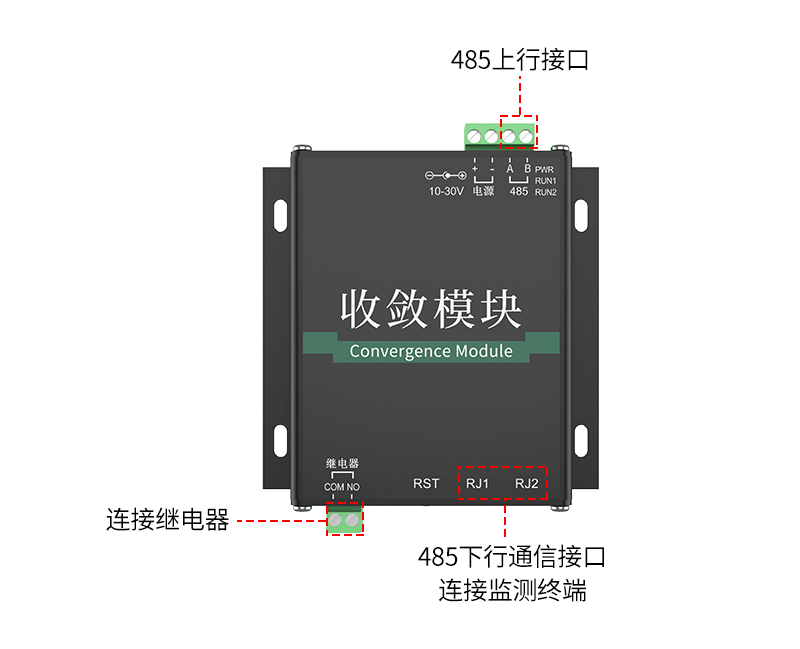

支持 1 路 RS485 下行通讯接口，采用 “双路环形 RS485 通信” 的技术思路，结合 “RJ11 双网口” 设计，通过 4 芯网线水晶头 “手拉手” 级联对插，与接入的 “蓄电池组监测终端” 进行 485 组网通信及供电。

这种结构无需复杂布线，即可实现终端数据传输与供电一体化。双路环形设计提升了通信稳定性与抗干扰能力，简化了安装、调试及后期扩展，特别适用于节点多、传输距离长的蓄电池监测场景，为系统长期可靠运行提供保障。

支持 1 路 RS485 上行通信接口，采用标准工业通信协议，方便第三方设备通过 485 组网方式问询测量数据。接口设计简单好用，兼容性强，能够满足多设备联动、数据远程传输和系统集成的需求，有效提升整个监控系统的扩展能力和实用效果。

支持 1 路无源继电器输出，默认关联所有测量数据的 “告警阈值”，可控制 “声光报警器” 实现现场声光报警。当设备监测到对应通道出现数据异常、数据超限等告警状态时，会自动触发继电器动作，及时在现场发出声光提示，确保异常状况能够被现场人员快速发现并处理，有效保障监测现场的运行安全。

蓄电池监测系统具备灵活的平台对接能力，不仅可以连接专属动力环境监控平台，还能兼容用户本地监控平台，实现双向适配、协同管理，全方位满足不同用户的监控部署需求。

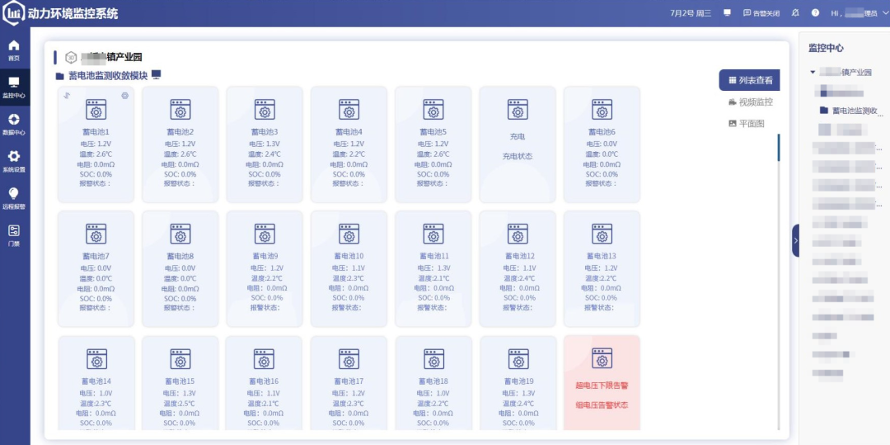

平台能监控 1-200 块电池的电压、温度、内阻和剩余电量，并同步记录下告警详情。同时，它还会检查设备的在线状态，如果出现掉线、信号中断等情况，平台会马上提醒。用户可以在平台上设置多级预警阈值，数值异常时，平台会通过多种报警方式通知用户，方便用户及时处理。

在蓄电池组监测方面，平台能自动统计电池组的总容量和电池数量等基础信息，无需人工手动录入。还能实时监测蓄电池组的组电压、组电流、浮充电流数据，同步记录告警详情、实时在线状态，确保各测量环节正常运行，避免因故障导致数据缺失。

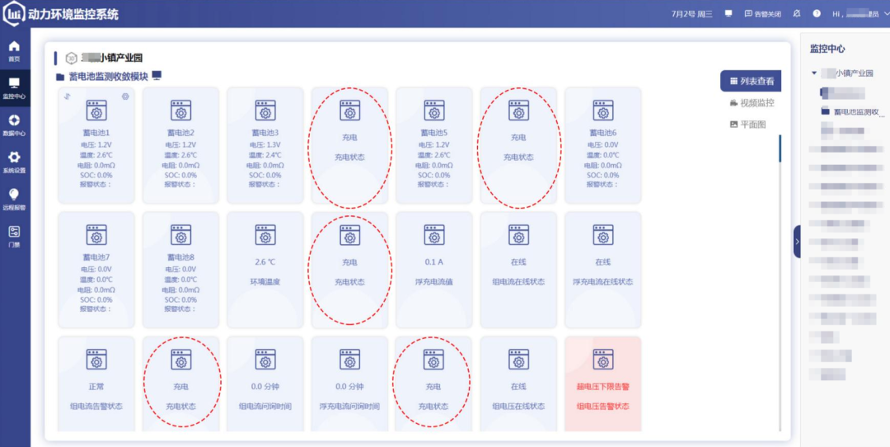

平台能识别蓄电池组当前工作状态，清晰显示“充电、放电、浮充”三种模式，帮助用户掌握电池的运行工况，合理安排电力使用。

平台还会监测电池组周围的环境温度，用户可在平台上设置安全温度阈值，当环境温度异常时，平台会立即远程报警，防止因为温度影响电池寿命。

若用户需要更多云平台设置功能，可通过定制程序或自行二次开发的方式适配个性化监控需求，提升平台的适用性。
