先进封装技术，如何赋能高功率密度 MOSFET 设计？

来源：Vishay Sfernice(威世)

发布时间：2026-06-12

在今天的功率电子系统中，MOSFET 承载的电流和功率越来越大，而产品的尺寸却越来越紧凑，这就使得功率密度成为功率 MOSFET 选型时一个需要重点考量的指标。

想要提升 MOSFET 的功率密度，在前道工艺中采用先进的材料和制程，不断降低器件的导通和开关损耗，无疑是一条有效的技术路径；与此同时，在后道工艺中通过先进的封装技术，实现高效的热管理，有利于简化散热系统设计，降低 PCB 和相邻元器件的温度，减少系统的热应力，在进一步优化功率密度上也发挥着重要的作用。

因此，将高能效的器件设计与先进的封装技术相结合，已经成为今天功率 MOSFET 产品迭代升级的大趋势。这一趋势，在 Vishay 新一代功率 MOSFET 上体现得淋漓尽致。

比如，Vishay 推出的 SiSD5300DN 新型 30 V N 沟道 TrenchFET^®第五代功率 MOSFET，10 V 栅极电压条件下导通电阻仅为 0.71 mΩ，导通电阻与栅极电荷乘积，即开关应用中 MOSFET 关键的优值系数 ( FOM ) 为 42 mΩ*nC，在业界同类产品中也是出类拔萃。

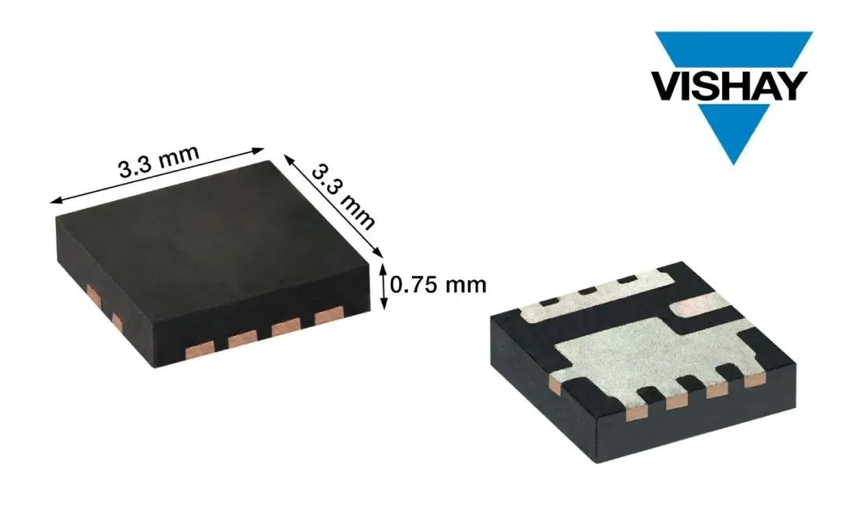

图 1：PowerPAK 1212-F 封装 SiSD5300DN 30 V N 沟道 MOSFET

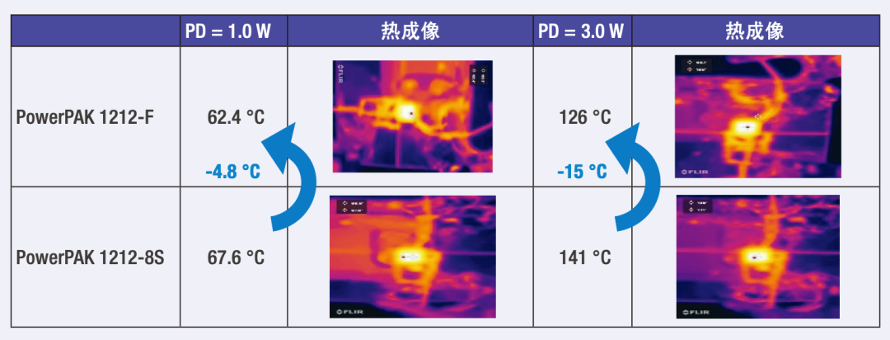

同时，SiSD5300DN 采用了基于源极倒装技术的 PowerPAK^®1212-F 封装，与上一代 MOSFET 采用的 PowerPAK 1212-8S 封装相比，热阻从 63 °C/W 降至 56 °C/W，源极焊盘尺寸增加了 10 倍 ( 从 0.36 mm² 提高到 4.13 mm²)，大大改善了热性能。从下图中可以看到，采用 PowerPAK 1212-F 封装的 SiSD5300DN 在恒定功率条件对比测试中，处理相同电流时的工作温度明显降低。

图 2：采用 PowerPAK 1212-F 封装的 SiSD5300DN

具有更好的热性能

基于新型 PowerPAK^® 8 x 8 LR 封装的第四代 600 V E 系列功率 MOSFET，是另一个成功的范例。与前代器件相比，其导通电阻降低了 27 %，导通电阻与栅极电荷乘积 (即R_DS(on)x Q_g FOM) 下降了 60 %。

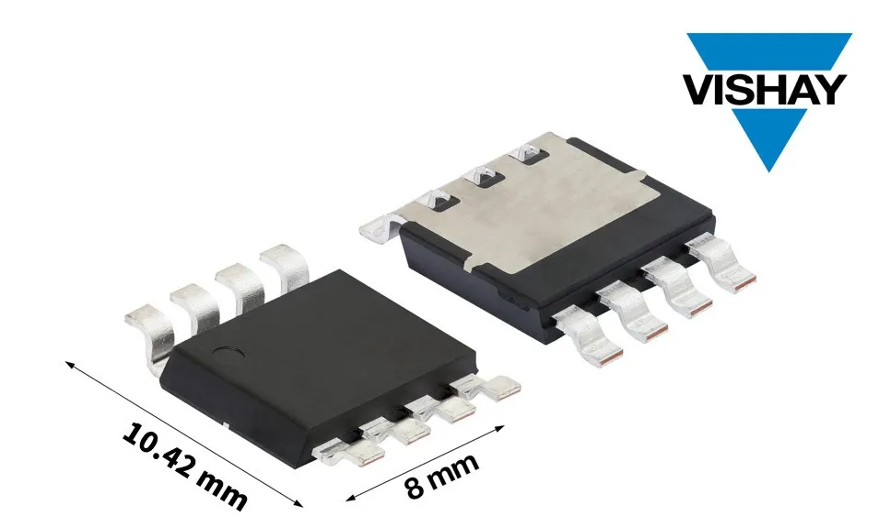

图3：基于新型 PowerPAK^® 8 x 8 LR 封装的

第四代 600 V E 系列功率 MOSFET

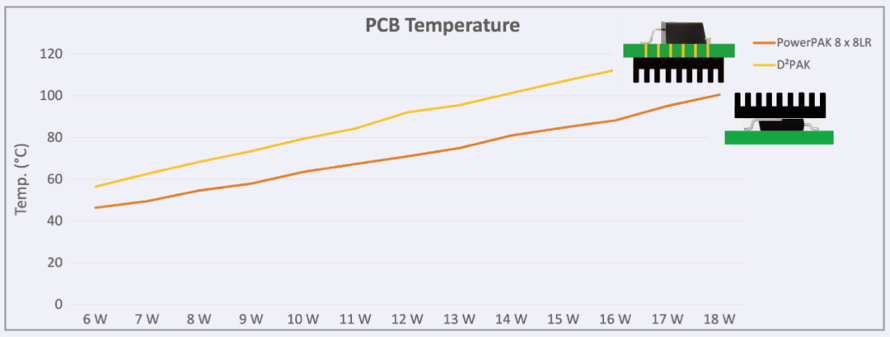

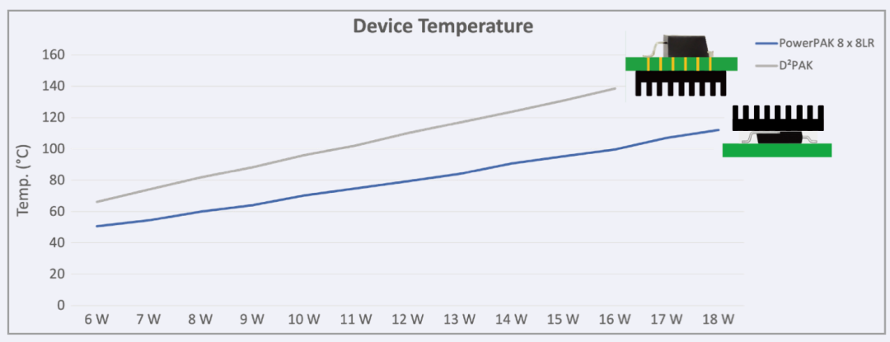

特别值得一提的是，由于该功率 MOSFET 采用了独特的顶侧冷却封装解决方案，与采用底侧冷却的 D²PAK 封装相比，占位面积节省 52.4 %，高度降低 66 %，结壳（漏极）热阻 R _thjc仅为 0.25 °C/W，在相同导通电阻下额定电流增加 45 %，从而显著提高可额定功率和功率密度，这使其成为 3 kW 以下电源解决方案的理想选择。
