宽压耐温+低误差！意法半导体电流检测放大器，解锁多场景精准测量方案

来源：STMicroelectronics(意法半导体)

发布时间：2026-05-13

每次管理电池或电机时，您都需要进行电流检测。

对电机控制系统、电池管理系统和无线基础设施等许多系统而言，检测电流的流动情况是一项必不可少的工作。

意法半导体的电流检测放大器能够以极小的误差测量分流电阻上的微小电压降，并为许多工业和汽车应用提供卓越的性能。意法半导体推出了多种电流检测方法，这些方法既能够用于在双向模式或单向模式中测量电流，又能够用于实现过电流保护功能。意法半导体的电流检测放大器可以带来的优势不仅体现在提供高侧和在线电流检测所需的超宽输入共模电压范围，同时也可提供极具成本效益的低侧测量解决方案。

安全性

控制

状态指示

效率

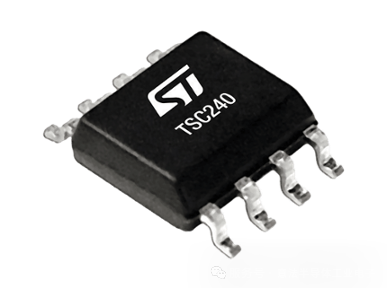

TSC240高精度电流检测放大器

TSC240是一款尖端的零漂移电流检测放大器，专为高精度电流测量而设计。TSC240非常适合电机控制、电源管理和电池监控等要求严苛的应用，可确保实现强大的性能并提高系统效率。

使用案例及应用示例

保护您电动汽车充电器中的大功率系统

在电动汽车充电系统等大功率系统中，管理高电压范围以及相关保护措施具有至关重要的作用。

增强（低电压）电机控制中的PWM抑制

在线拓扑是最高效的电机控制应用实现方式之一。

减少基站应用的能源消耗

在电信行业，实施性能监控是最大限度提升功率效率并降低能耗以及对环境影响的关键所在。

通过支持更大的温度范围以最大限度减小测量回路中的误差

在温度高达+150°C的恶劣环境中监测电流时，不会影响到监测精度。

了解我们的电流检测产品组合

意法半导体的电流检测放大器IC产品组合可提供以下多种高性能器件：

高压电流检测放大器：TSC2020能够通过分流电阻在-4至+100V的宽共模电压范围内检测电流，以适应各种电压轨的需求。
带有漏极开路比较器和电压参考的电流检测放大器：TSC200/201/202集成了一个具有输出锁存功能的漏极开路比较器和一个内部0.6V电压参考（连接到其输入端）。
支持更大温度范围的电流检测放大器：TSC2010/2011/2012适用于工业和扩展温度范围。
基于零漂移架构的电流检测放大器：无论供电电压是多少，TSC210/211/212/213/214/215均可通过分流电阻在-0.3至+26V的超大共模电压范围内检测电流。

它们提供：

通过高精度电流检测来缩减分流电阻的尺寸
相比分立式解决方案，能够通过集成增益来减少组件的数量
相比分立式解决方案，能够通过集成增益来获得更好的增益精度
温度范围更大，应用范围更加广泛
确保通过较高的ESD耐受性来提升设备的稳健性
