JHM1400F+二极管做数字温度传感器应用
来源：久好电子
发布时间：2026-05-06
二极管测温是一种基于半导体二极管PN结电压与温度之间关系的温度测量方法，具有响应速度快，抗干扰能力强，灵敏度高，测温范围广，线性度和稳定性良好等诸多优点，广泛适用于工业控制、仪器仪表等精准测温场景。

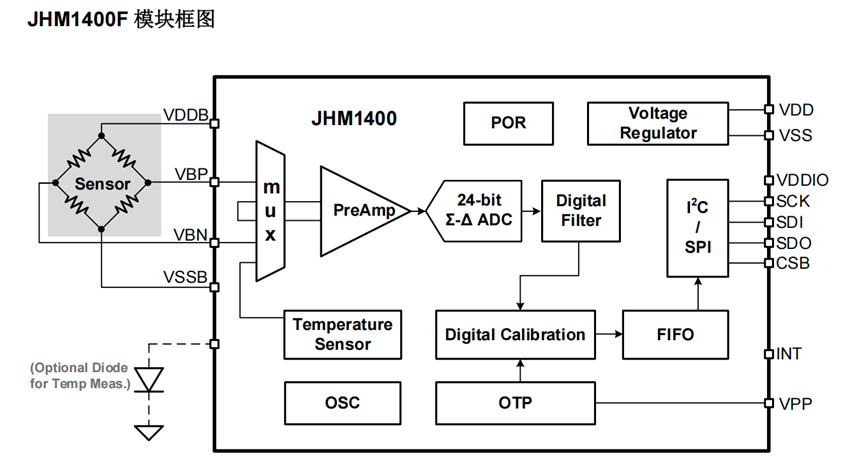

JHM1400F
JHM1400F是一款专为差分信号输入设计的高精度信号调理集成电路，可有效抑制共模干扰，适配微弱信号放大。输入的差分电压信号经JHM1400F内部滤波、放大等处理后，能精准匹配24-bit高精度ADC的输入范围，转换为数字信号，再通过内置的传感器信号补偿算法消除温漂误差，最终通过IIC或SPI两种通用串行接口输出，兼顾灵活性与可靠性。
本方案聚焦JHM1400F搭配测温二极管、采用IIC接口输出的温度变送器应用，可将测温二极管随温度变化的微弱电压信号，高效转换为标准数字温度信号，主控芯片通过IIC总线即可便捷读取数据，简化硬件连接与软件开发。

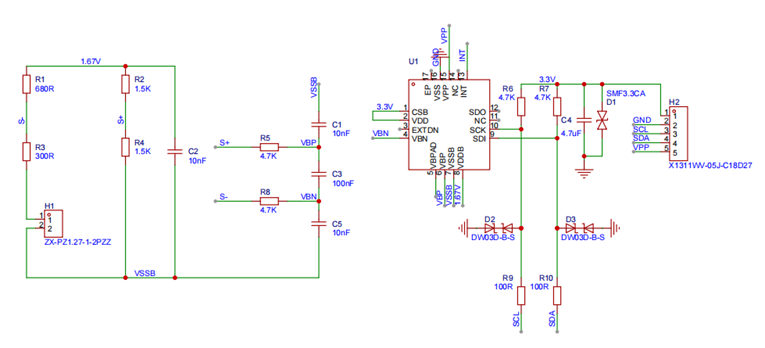

下图中H1为测温二极管专用接口，可兼容市面上主流型号测温二极管；电阻R1、R2、R3、R4组成分压与匹配电路，可根据所选测温二极管的正向压降、工作电流等特性稍作参数修改，确保方案适配性与测量精度。
