当前，楼宇与家居自动化领域正呈现出一个重要趋势：人机界面（HMI）正从单一控制功能，向集成环境感知、智能决策与多系统联动的综合交互终端演进。传统HMI系统在应对现代智能空间需求时，常面临功能单一、环境感知能力弱、功耗高与扩展性差等痛点。

为此，瑞萨电子推出的智能触摸面板系统，以高度集成的系统级设计，将简单控制终端升级为集智能交互、多环境感知、低功耗运行与灵活连接于一体的综合性解决方案，有效解决上述难题。

系统级优势：从“交互界面”到“感知中枢”的进化

该系统以一颗超低功耗MCU为中枢，不仅负责管理电容式触摸界面和显示模块，还连接了丰富的传感器设备——包括可检测CO₂和TVOC的空气质量传感器、湿温度传感器以及用于非接触测温的热电堆。MCU可实时采集并处理这些数据，驱动LCD或TFT显示屏更新用户界面（UI），将所有环境信息直观呈现。

系统支持可选的低功耗蓝牙或Wi-Fi模块实现远程监控，并采用交流电源输入供电。其高能效设计支持低功耗模式，在确保实时反馈与快速触控的同时，最大化节约能源使用。

深度解析：瑞萨智能触摸面板核心组件

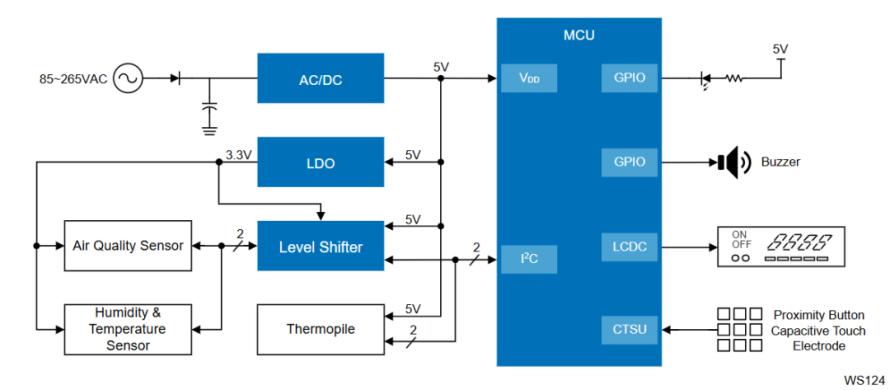

智能触摸面板框图

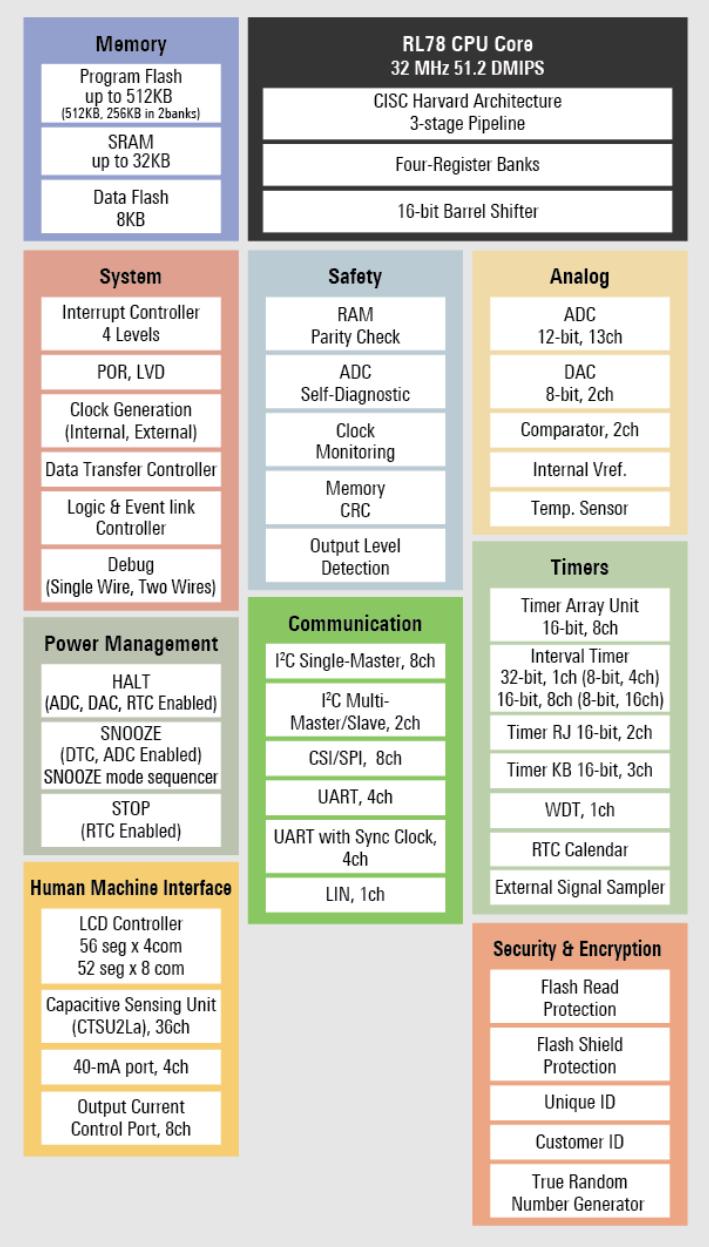

系统的“大脑”是瑞萨RL78/L23 MCU。这款32MHz的MCU专为满足HMI市场的灵活需求而设计，集成卓越的低功耗性能与双区闪存、段码式LCD控制器及电容式触控等关键功能，可应用于智能家居电器、消费电子、物联网和表计系统等领域。同时，RL78/L23针对超低功耗进行了优化，适合大多数时间处于待机状态的电池供电应用。此外，IH定时器（KB40）可实现精确的多通道加热控制，对电饭煲和电磁炉等智能厨房电器提供核心支持。

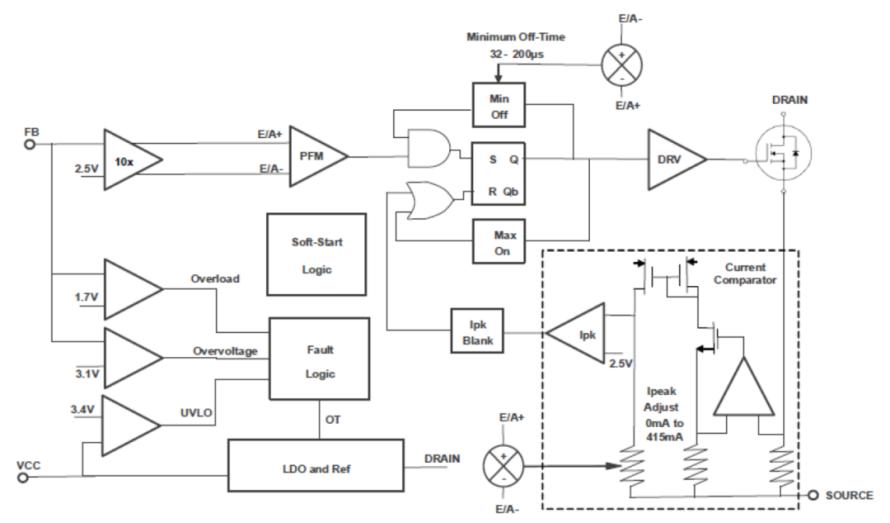

作为系统的“电站”，RAA223011的性能至关重要。这款700V AC/DC开关稳压器输出功率高达5W，其卓越之处在于超低待机功耗（空载＜10mW）和高达80%的效率。它采用恒关时间控制与脉冲调频（PFM）技术，既避免了可听噪声，又优化了轻载能效。同时内置输入功率不足保护、输出短路及过载“打嗝”保护机制，可确保系统在复杂电网环境下的高可靠性运行与长使用寿命。

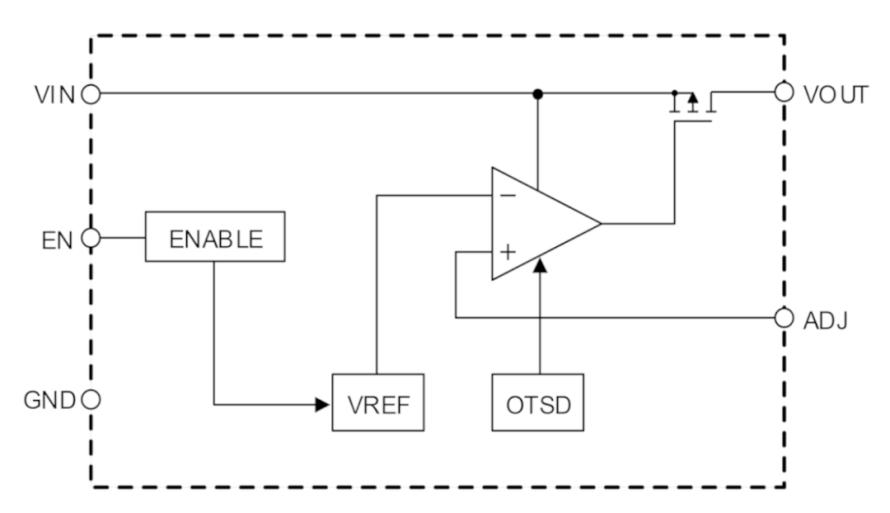

在系统内部，RAA214250线性稳压器（LDO）负责为特定模块提供纯净、稳定的二次电源。其工作电压范围宽（2.5V至20V），输出电流达500mA，典型压差仅为269mV，这种设计让它在大电流输出场景下，自身能耗与发热大幅降低，有助于提升整个系统的稳定性和寿命。同时，其输出电压可通过外部电阻灵活调节，为板级电源设计提供了便利。

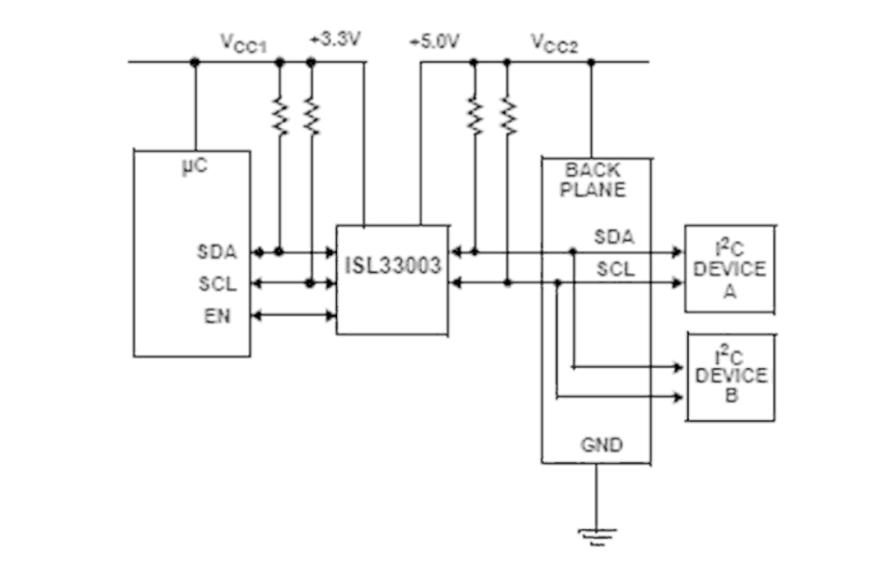

I²C总线缓冲器ISL33003是确保系统通信稳定与高效的“交通枢纽”。它能扩展I²C总线的电容负载能力，突破400pF的限制，支持接入更多、更远距离的传感器。其内置上升时间加速器能降低上拉电阻功耗并提升数据速率；支持热插拔功能，允许系统在不断电的情况下安全更换器件；而电平转换能力则能轻松桥接不同工作电压的芯片，极大增强了系统的扩展性与鲁棒性。

快速开发与原型验证：完善的生态支持

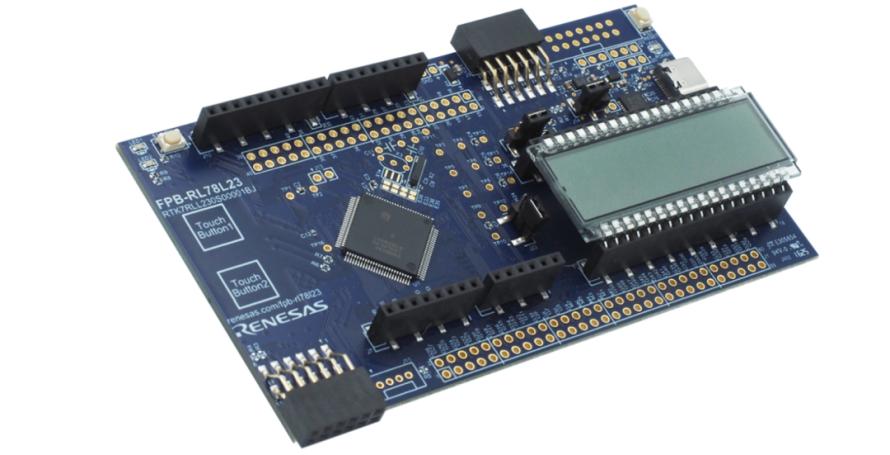

为加速产品上市，瑞萨提供RL78/L23快速原型开发板，实现开箱即用的高效开发体验。板卡集成了段码LCD和触摸按键，可立即开始评估。板载USB-UART接口使编程调试无需额外工具。同时支持Arduino Uno、Pmod™、Grove等流行接口，扩展性极强。瑞萨还提供丰富的示例代码和Arduino库，大幅度降低开发门槛，助力开发者快速完成从概念到原型的过程。
