随着机器人、自动驾驶和智慧城市等领域的快速发展，对实时数据处理与决策的需求日益迫切。传统基于云的AI处理存在延迟高、依赖持续网络连接等问题，难以满足关键应用的实时性要求。

瑞萨RZ/V系列嵌入式AI处理器，正是为应对这一挑战而生。该系列处理器旨在本地处理数据，减少延迟、降低功耗、提升效率与隐私安全。其中，高端视觉AI微处理器RZ/V2H融合了专有的DRP-AI3加速器与高性能实时处理器，成为机器人实时目标检测的理想硬件平台。

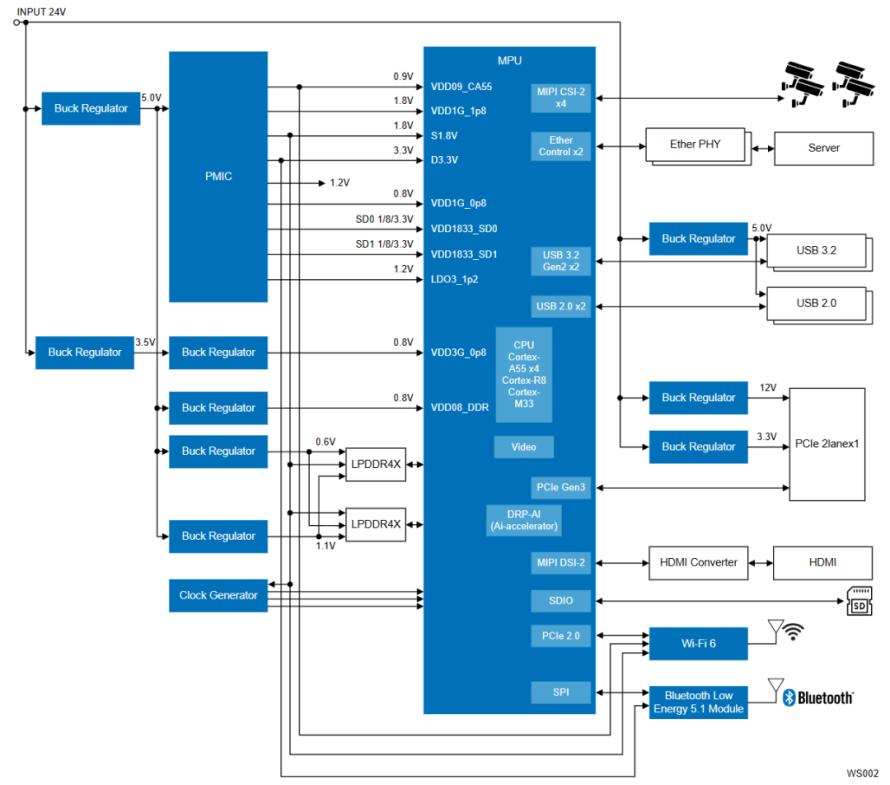

高性能视觉AI系统框图

解决方案核心

嵌入式AI处理器

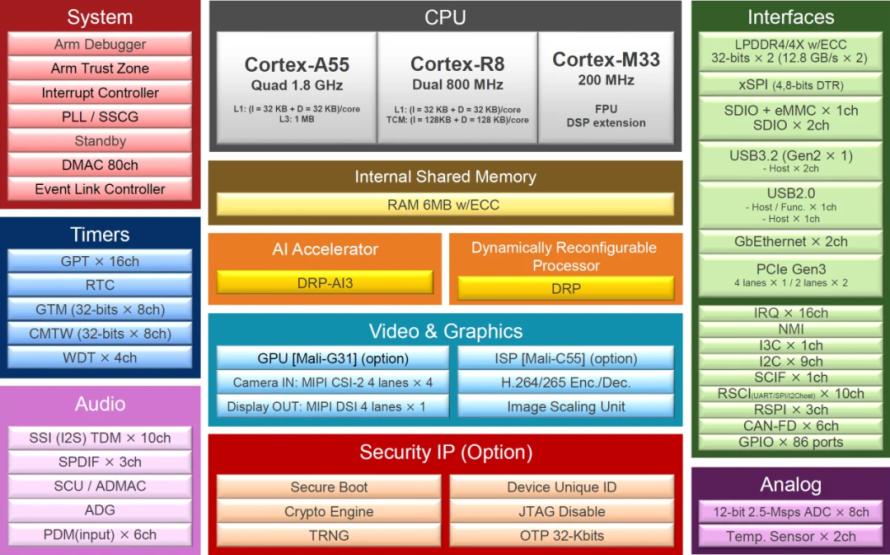

作为一款高端视觉AI MPU，RZ/V2H专为嵌入式边缘处理设计。它集成专用DRP-AI3加速器、四核Arm^® Cortex^®-A55应用处理器和双核Cortex^®-R8实时处理器，并搭载动态可重构处理器（DRP）加速OpenCV等图像处理算法。

该芯片提供PCIe^®、USB 3.2与千兆以太网接口，以低功耗实现高性能AI推理与实时控制，是自主机器人、机器视觉等工厂自动化应用的理想选择。

高效电源管理

实现系统精准供电

为确保视觉AI系统的高性能与低功耗运行，其电源管理方案采用了精准、高效的多级供电设计。

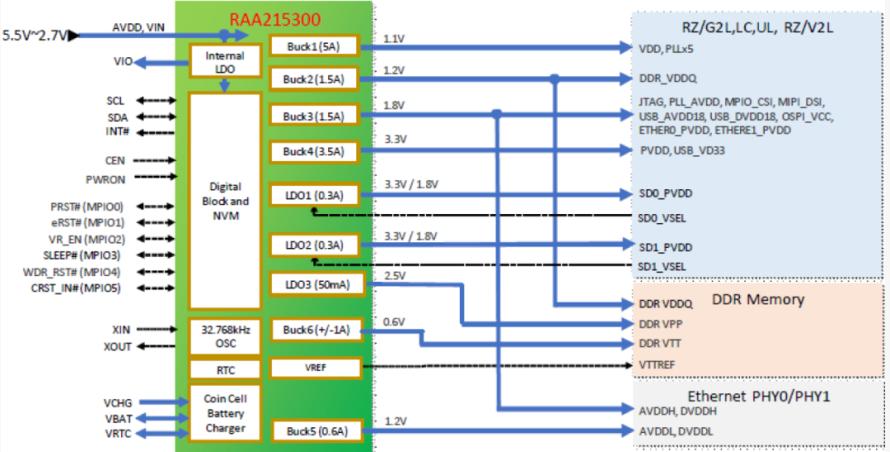

此方案的核心是多通道PMIC RAA215300，它专为32位和64位MCU和MPU应用设计，提供9路供电输出，并内置实时时钟等关键模块，专为系统级模块（SOM）优化，能有效支持各种内存接口，另外，其扩频技术有助于降低电磁干扰。

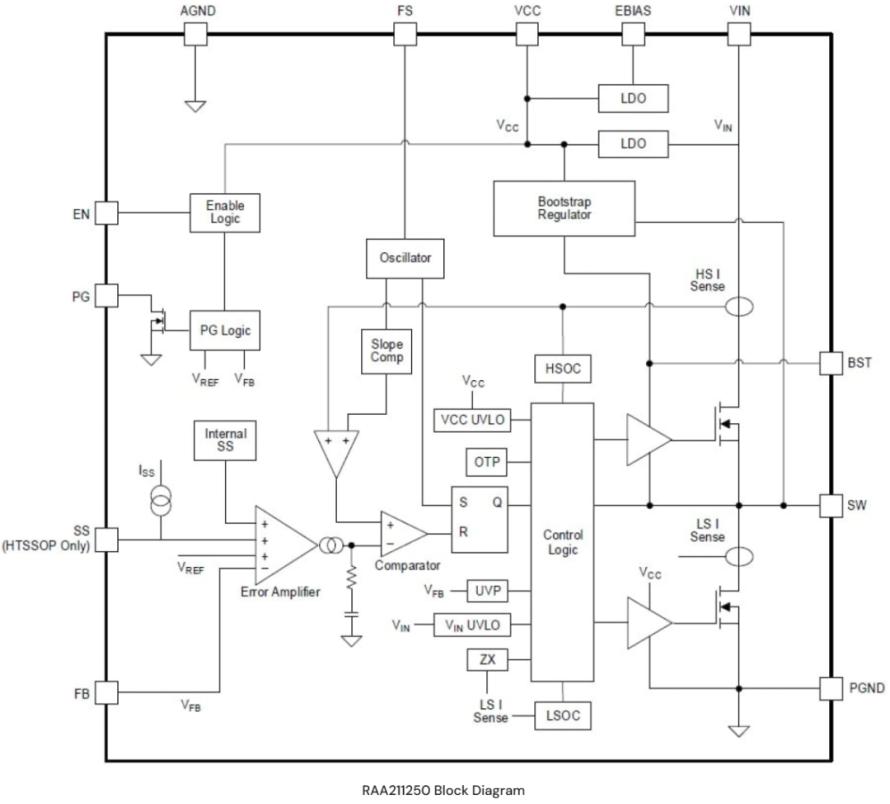

系统采用分级降压策略，对于主处理器及大电流负载，RAA211250同步降压稳压器提供宽输入电压范围（4.5V至30V）和高达5A的持续输出，其可编程开关频率和多种工作模式（PWM/PFM）实现了效率与动态响应的最佳平衡，并减少外部元件数量和BOM成本。

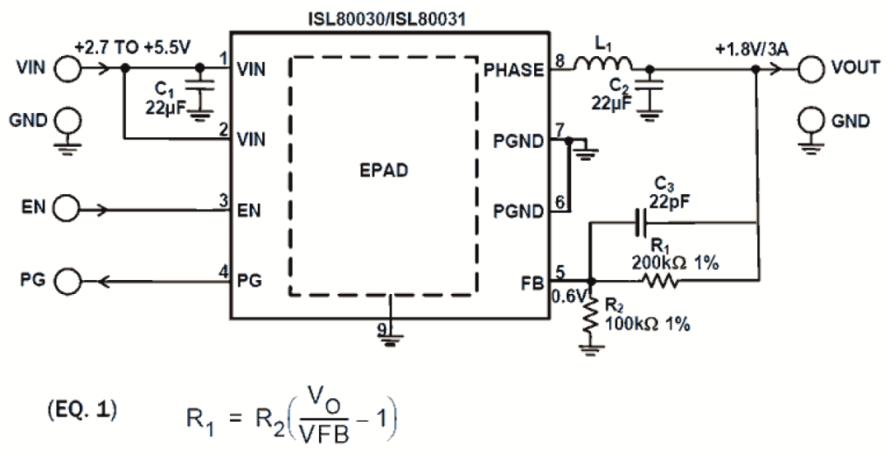

对于中低电流的板载电源轨，则使用ISL80031A（3A输出）和ISL80015（2A输出）等高效、紧凑的同步降压转换器。它们工作于1MHz或2MHz高频，允许使用微型电感器，显著节省PCB空间，同时提供出色的瞬态响应。

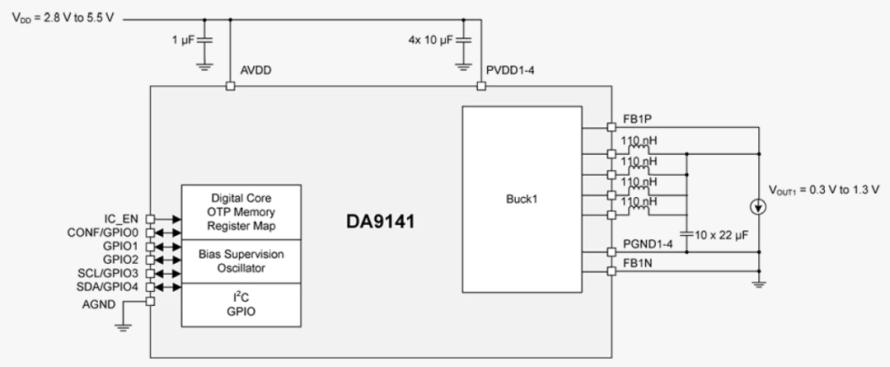

为高性能AI处理核心供电的是DA9141四相降压DC/DC转换器。它能驱动高达40A的负载，专为低电压、大电流的处理器内核设计。其多相架构不仅提升了电流输出能力，也优化了热性能和电压纹波，是保障算力稳定释放的关键。

整个电源架构通过器件的高度集成与内部补偿设计，最大限度地减少了外部元件数量，在提供精准、稳定、多路供电的同时，实现了系统成本与电路板面积的优化。

时钟与无线连接

提供精准时序与高速无线通信

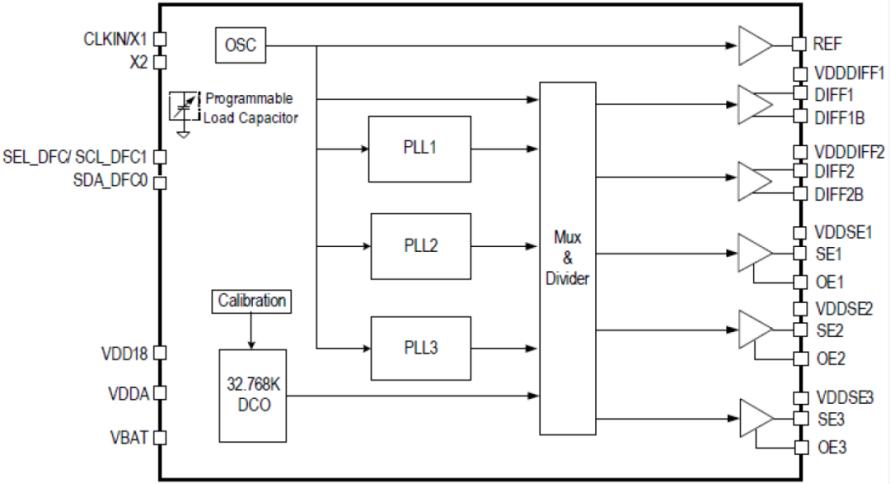

为确保系统稳定高效运行，该系统采用5L35023 VersaClock^® 3S可编程时钟发生器。其三个独立可编程PLL可生成多达五个时钟信号，内置智能省电与过冲抑制技术，并通过I²C接口灵活配置。

同时，系统还集成了支持Wi-Fi 6的CL8040芯片与DA14531低功耗蓝牙模块，提供高速、稳定的双频无线连接与近场通信能力，可全面满足机器人对实时响应与网络接入的需求。

CL8040是一款高度集成的Wi-Fi 6单芯片解决方案，将两个支持4T4R架构的并行双频无线电集成于11mm×11mm封装内，提供高达3Gbps的聚合速率。该芯片内置双MAC/PHY、CPU及存储器，无需外置内存，并通过双通道PCIe 3.0接口与主机连接，为紧凑型设备提供了高性能、低成本的无线连接方案。

DA14531 SmartBond TINY™模块基于全球最小、功耗最低的蓝牙5.1 SoC，是高度集成的低功耗蓝牙解决方案。该模块通过全球认证，仅需单电源即可构建蓝牙应用，搭配集成天线与易用软件，能最大化简化开发流程，显著降低物联网设备的开发成本与上市时间。

系统核心优势

高性能与实时性完美呈现

这款高性能视觉AI系统的核心优势体现在以下方面：

性能与实时性：单芯片集成强大的DRP-AI3加速器与Cortex-R8^® 实时处理器，实现了从感知、决策到控制的毫秒级闭环响应，彻底消除了传统多芯片架构的通信延迟。

能效：通过多层优化的电源管理架构，显著降低了整体功耗，为移动机器人等设备提供了持久的续航能力。

开发便利性：系统提供预先训练的模型与完整的SDK，大幅降低了AI应用开发的技术门槛与时间成本。

此方案通过创新的边缘AI处理，有效解决了延迟、安全与功耗的关键挑战，其灵活可重构的架构与高度集成的设计，为下一代智能设备的普及与智能化升级奠定了坚实的技术基础。
