高精度温度测量的误差预算与分配：如何将亚毫度(°C)指标转化为系统应用-感算商城

经常测温精度需要达到小数点后面2个0以上的都知道，一是要保证系统各个环节具有超高稳定性，所谓基础不牢，地动山摇；二是要温度传感器的本身提供的精度要高于目标要求；三是要精确掌控让信号传递过程中各种误差噪声叠加后的信号总体偏差在精度目标范围之内。

要揽瓷器活，先有金刚钻

这次我们从一款超稳定高精度校准后NTC说起。这款温度标准件由超稳定NTC热敏电阻探头组成，封装于薄壁不锈钢外壳内并配有屏蔽延长线。所使用的热敏电阻经过特殊处理，以确保长期稳定性。结构坚固，适用于液体浸没。所有温度标准件均提供可追溯至美国国家标准与技术研究院（NIST）的精密校准。

用途：可作为所有实验室计量应用的二级或工作温度标准件，也适用于一般实验室和医院使用、临床应用以及工业过程温度测量，比如光刻机镜头和晶圆台的温度控制，对其它温度传感器或者涉及温度的标定等。

规格亮点

浴槽校准3个型号的精度：

S型：0°C至+60°C范围内 ±0.0015°C
AS型：0°C至+60°C范围内 ±0.0010°C
ES型：0°C至+60°C范围内 ±0.0015°C，+60°C至+100°C范围内 ±0.0025°C

稳定性：

S型：0.005°C / 年
AS型：0.002°C / 年
ES型：0.005°C / 年

可追溯性： 美国国家标准与技术研究院（NIST）

该高精度NTC温度探头的标定及性能概括如下表：

特性维度	具体表现
校准溯源性	全部标准器具（SPRT、标准电阻）均直接追溯至 NIST，链条清晰、证书齐全。
测量不确定度	温度测量不确定度 < 0.001°C；电阻测量不确定度 < 0.0025%，处于行业顶尖水平。在测试前后均通过 Jarrett Instrument Co. 三重水瓶（模型 A-13，序列号 1581）对 SPRT 进行校准验证，该瓶对应 ITS-90 国际温标的定义点 0.01°C。铂电阻标准在三次点温度下的漂移小于 0.0002°C，有极高的稳定性。
标定过程控制	前后三次点验证、低漂移确认、根据阻值高、低分为2种电流测试（5 μA 与 10 μA），避免自热引起的误差超偏，确保数据真实可靠。
数学模型完整性	提供正反双向四阶多项式模型，参数精确至 12 位有效数字，适合嵌入式高精度计算。提供了R-T双向数学模型插值系数，支持电阻→温度，与温度→电阻的高精度转换：公式1：从温度T（绝对温度）计算电阻Rt：公式2：从电阻Rt反算温度T（绝对温度）
适用温区与覆盖点	覆盖 0°C 至 60°C，及0℃至100℃，多个校准点 + 滞后性测试点，涵盖常用工业与实验室范围。带屏蔽4线制引线
文档专业性与透明度	报告明确列出设备型号、序列号、NIST 测试号、校准有效期及测量方法，便于审核与复现。

有了金刚钻，也不一定可以揽瓷器活。

一个设计或者使用欠考虑的测温系统，分分钟可以让最终的测量值偏出你的预期。例如下面的精度控制不太好的典型案例误差链条：

假设使用前面标称±0.001°C的温度探头，NTC在不同温度下的电阻值有（0°C:10kΩ，25°C:3.5kΩ，60°C:1kΩ），来估算在实际设计或者使用中可能出现以下误差叠加：

自热误差：在空气中，过大的激励电流30μA电流导致 +0.003°C 温升（未补偿）。

在25°C，R=3500Ω，P = (30e-6)² * 3500 = 3.15 μW。
对于微型玻璃封装NTC自然系数其值取决于环境比如介质、气流，在静止空气中，典型自热系数约为 0.5-2 °C/mW。
取保守值 1 °C/mW，则 ΔT_self ≈ 3.15 μW * 1 °C/mW = 0.00315 °C。因此，x ≈ +0.003 °C。

热电势：假设环路中对称的端子间有0.2°C的温差，对于不当设置，使用了普通黄铜端子（未使用电流反转法）。

铜-黄铜塞贝克系数 S ≈ 5 μV/°C。
在25°C，激励电流 I=30μA，灵敏度 dR/dT = -137 Ω/K。
热电势 V_emf = S * ΔT = 5e-6 * 0.2 = 1 μV。
等效电阻误差 ΔR = V_emf / I = 1e-6 / 30e-6 ≈ 0.0333 Ω。
等效温度误差 y = ΔR / (dR/dT) = 0.0333 / (-137) ≈ -0.00024 °C。
误差符号取决于温差方向

电流源漂移：仪器工作温度变化5°C，激励电流源漂移0.01%

电阻测量值 R = V/I。电流变化引起的相对电阻误差等于负的相对电流误差：ΔR/R ≈ -ΔI/I = -0.0001。
在25°C，R=3500Ω，ΔR ≈ -0.0001 * 3500 = -0.35Ω。
等效温度误差 z = ΔR / (dR/dT) = -0.35 / (-137) ≈ +0.00255 °C。

环境热扰动：轻微气流导致传感器比介质低 -0.002°C。
传感器年漂：使用3个月后，固有漂移 +0.001°C/4=0.00025°C。

误差项汇总与性质分析 (25°C工况)

误差源	计算/给定值	方向性	类型	用于保守估算的值 (±)	用于统计估算的标准不确定度 (u) 计算
1. 自热	+0.003°C	正 (+)	系统性偏差	0.003 °C	虽为系统偏差，但实际值会随环境变化。估算其不确定度为值的20%：u_self= 0.003 * 0.2 =0.0006 °C
2. 热电势	-0.00024°C	符号随机 (±)	随机性误差	0.00024°C	假设为均匀分布，半宽a=0.00024 °C;u_emf = a/√3 =0.00024 /1.732≈ 0.000139°C
3. 电流源漂移	±0.00255°C	符号随机 (±)	随机性误差	0.00255°C	假设为均匀分布，半宽a=0.00255°C。u_current= a/√3= 0.00255/1.732≈0.001472°C
4. 环境热扰动	-0.002°C	通常为负 (-)	环境性偏差	0.002 °C	给定值是一个估计，其本身会波动。假设波动标准差为0.001 °C：u_env=0.001°C
5. 传感器年漂	+0.00025°C	正 (+)	系统性偏差	0.00025°C	漂移值用于修正，但修正本身有不确定性。假设修正残余不确定度为值的30%：u_aging = 0.00025*0.3= 0.000075°C

系统总偏差期望值由所有具有明确方向的系统性误差代数相加得到，因为随机误差期望值为0：

E(总偏差) = E_自热 + E_{环境热扰动} + E_{传感器年漂}

数值代入：

E(总偏差) = (+0.003 °C) + (−0.002 °C) + (+0.00025 °C)

但是如果去掉环境热扰动引起的误差，则总偏差就达到+0.00325°C，即该系统将存在+0.00325°C（+3.25 mK）的系统性正偏差。

保守估算法（算术绝对值相加）：

Uworst = 0.003 + 0.00024 + 0.00255 + 0.002 + 0.00025 = 0.00804 °C

统计估算法（方和根法）：

uc = √(0.0006² + 0.000139² + 0.001472² + 0.001² + 0.000075²) ≈ 0.001884°C ，得到总偏差估计：U95 = 2 × uc ≈ 0.00377 °C（95%置信区间，更贴近实际性能）

要揽瓷器活，工艺须改善

以上情景假设的误差计算，还没有计入信号放大转换器件引入的其它额外偏差。但是很显然，测量偏差的出现往往在不经意间。

下面我们通过不同的激励电流简单比较自热引起的误差。

一. 自热误差及比较

自热计算公式包括：

焦耳热功率： P = I² × R(T)
自热温升： ΔT自热 = P / δ

其中：

I = 激励电流 (A)
R(T) = 在温度T下的NTC电阻值 (Ω)
δ = 热耗散系数 (W/°C) = 0.001 W/°C (1 mW/°C)

NTC的阻值：

0°C时：R = 10,000 Ω
15°C时：R ≈ 5,300 Ω
25°C时：R ≈ 3,500 Ω
60°C时：R ≈ 1,000 Ω

自热误差详细计算

(1)激励电流比较方案A：智能分段激励电流

电流设置：0-15°C高阻值时: 5 μA, 15-60°C中低阻值时: 10 μA

温度 (°C)	NTC电阻 (Ω)	激励电流 (μA)	焦耳热功率 P (μW)	自热温升 ΔT (°C)
0	10,000	5	0.25	0.00025
15	5,300	5	0.1325	0.000133
25	3,500	10	0.35	0.00035
37	2,235	10	0.2235	0.000224
60	1,000	10	0.1	0.00010

(2)激励电流比较方案B：固定30μA激励电流（对比方案）

电流设置：全温区固定 30 μA

温度 (°C)	NTC电阻 (Ω)	激励电流 (μA)	焦耳热功率 P (μW)	自热温升 ΔT (°C)
0	10,000	30	9.00	0.00900
15	5,300	30	4.77	0.00477
25	3,500	30	3.15	0.00315
37	2,235	30	2.01	0.00201
60	1,000	30	0.90	0.00090

NTC传感器激励方案自热误差对比表

对比项目	智能分段激励方案	固定30μA激励方案	备注说明
最大自热误差	0.00035 °C	0.00900 °C	智能方案出现在25°C时，固定方案出现在0°C时
平均自热误差	0.00021 °C	0.00401 °C	智能方案的平均误差仅为固定方案的 1/19
误差范围	0.00010 – 0.00035 °C	0.00090 – 0.00900 °C	智能方案的上限比固定方案的下限还低

调整激励电流改善测温偏差的核心结论

性能改善倍数：在最大误差点上，智能分段方案相比固定30μA方案，将自热误差降低了约 25.7倍。
低温区优势：在电阻最高的0°C时，由于电流从30μA降至5μA，结合电阻增大效应，实际改善高达 36倍。
中高温时同时考虑灵敏度和自热：电流取10μA，是考虑高温区NTC灵敏度降低，适当升高激励电流。
测量精度影响：智能方案将自热引起的温升误差控制在亚毫度（< 0.001°C）级别，这对于大多数高精度应用已可忽略。而固定方案的误差接近10毫度。

二. 热电势误差及比较

首先，高精度的NTC温度探头都使用4线制的封装方式。对称的结构在绝大多数的工况下，都可以自动消弭不同金属在连接点处由于温度梯度而产生的不可控的塞贝克效应引起的寄生电势误差，但是万一仍然存在某些对称节点对上存在温度差，仍然可以通过“电流反转法”或类似热电势消除技术。

一个完整的测量周期包括：

正向激励和测量：

测得的电压 V1 = I * R + E_therm （其中 E_therm 为热电势）

反向激励和测量

测得的电压 V2 = -I * R + E_therm （其中 E_therm 为热电势）

真实电阻压降：(V1 - V2) / 2 = I * R

另外，如果让连接端子之间使用相同的材料（比如都是镀金），那么一方面可以保证端子材料的稳定性，一方面可以让这个热电势消除。对称性的连接架构，也可以最大程度低让可能存在的热电势在信号采集端自动抵消。

三. 其它测量误差的控制

温漂和稳定性和选择的器件有关，某种意义上是可控的，这里不多说明。前面提到的四线制，需要测量微弱信号的都了解原因。下面把四线制和和两线制的温度传感器进行比较以便有交代（实际应用中，以下三个示意图中应有前端差分放大等信号处理，这里略去，仅作示意）。

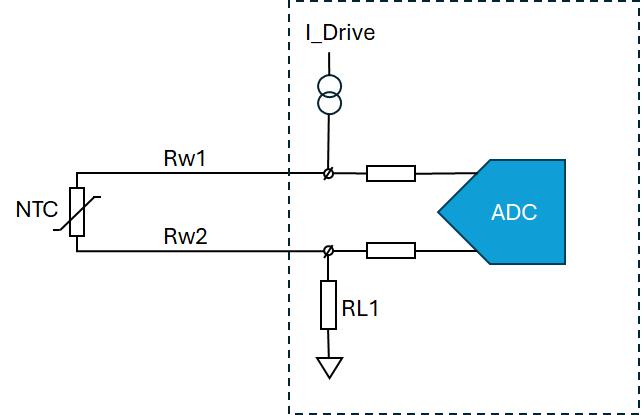

2线制的连接示意原理图

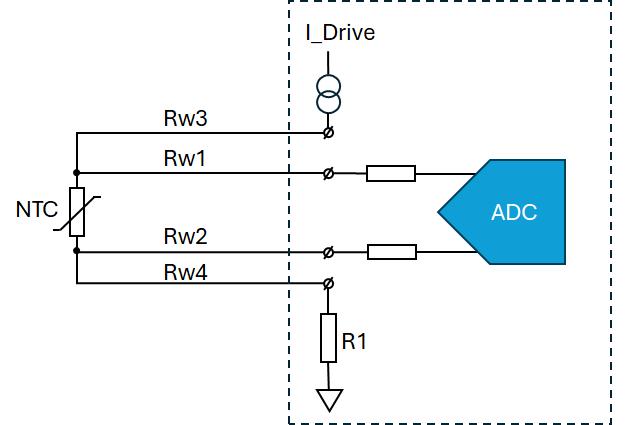

4线制的连接示意原理图

铜引线其实是有阻值的，而且随着温度变化而变化。参考以上的一些设置条件，有以下的参数：

环境温度 (T_amb)：25°C
目标温度1 (T1)：25°C
目标温度2 (T2)：35°C
NTC B值：3950K
25°C时NTC阻值 (R₂₅)：3500Ω
引线长度：0.2286m (9英寸)
单根引线电阻 (R_wire)：0.375Ω
两线制总引线电阻 (ΔR)：ΔR = R_wire · 2 = 0.75Ω

NTC电阻-温度关系（临时用于估算）：

RT = RT0 · exp[ B · (1/T - 1/T0) ]

NTC温度灵敏度：S(T) = dR/dT ≈ -B · RT / T2
引线电阻引起的温度误差：ΔT(T) ≈ ΔR / |S(T)|

其中：T为开尔文温度(K)，T₀=298.15K(25°C)，R_T0=3500Ω，B=3950K，ΔR=0.75Ω

项目	目标温度 25°C	目标温度 35°C	变化幅度
NTC阻值 (R_T)	3500 Ω	2275 Ω	下降 35%
NTC灵敏度 (S)	155.5 Ω/°C	94.6 Ω/°C	下降 39%
引线电阻总误差 (ΔR)	0.75 Ω	0.75 Ω	固定不变
温度误差 (ΔT)	ΔT(25°C)≈ ΔR / \|S(25°C)\| = 0.75 / 155.5 ≈ 0.0048 °C	ΔT(35°C)≈ ΔR / \|S(35°C)\| = 0.75 / 94.6 ≈ 0.0079 °C	增加 65%
相对误差 (ΔR/R_T)	0.0214%	0.0330%	增加 54%

这里需要说明的是，在串并一些阻容器件之后，NTC及电路中的电阻热噪声在这里相对更小，暂忽略不计。如下面的前端滤波示意图所得。

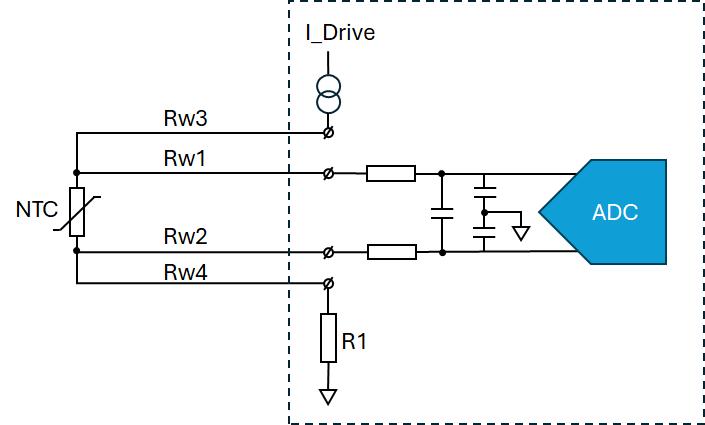

4线制的前端滤波示意原理图

NTC及电路中的电阻热噪对精度的影响（要注意本产品当前的阻值差异性）：

温度	NTC阻值	总电阻(R_ntc+2k)	差模带宽(Δf_eq)	总热噪声电压(Vn_rms)	温度偏差(μK)
0°C	10.2 kΩ	12.2 kΩ	136.7 Hz	0.1586 µV	≈ 29.4 μK
35°C	2274 Ω	4274 Ω	390.0 Hz	0.1684 µV	≈ 178 μK

而使用4线制的连接方式时，因为模拟差分输入端的阻抗足够大，在4线制的连接示意原理图中的Rw1和Rw2中流过的电流可以忽略，因此导线引起的测量误差可以忽略。

另外，高精度传感器是“消耗品”，其精度会随时间流逝。必须建立定期（如每年）送回上级标准实验室重新校准的制度，来保证传感器在使用期间保持其精度。从另一个角度而言，稳定性就是一个选用此类传感器的重要的评估指标。

找得金刚钻，也造得金刚钻

在精密测温领域，获取稳定可靠的NTC温度传感器是项目成功的基石。我们提供两种路径，无论是希望快速集成的用户，还是追求深度定制与性能极致的开发者，都能找到匹配的“金刚钻”。

一、直接获取“金刚钻”：选用高精度NTC探头（S/AS/ES系列和CSP系列）

若您的目标是以最高效率实现高精度测温，直接选用我们提供的、已经过充分验证的S/AS/ES系列和CSP系列高精度NTC探头（提供两个系列多种规格）是最佳选择。这些探头如同精心打磨好的“金刚钻”，开箱即用，其核心优势在于 “省心”与“可靠”。

核心卖点：每一支探头均随附详尽的 NIST可溯源校准证书及高分辨率 R-T特性表。这意味着您无需承担昂贵的标定成本与时间，即可获得实验室级别的测量基准。
快速验证：为方便您评估与测试，我们已在淘宝网上架相关样品。您可以便捷地采购，快速进行原型验证或小批量生产，大幅缩短研发与投产周期。
推荐适配的测温仪：加速产品的应用，快步推进工程进度。

二、自造“金刚钻”：使用我们铂金合金引脚玻璃封装超高稳定性的NTC传感元件自主研发

对于有特殊封装要求、或在极端环境下追求长期稳定性与可靠性的尖端应用，我们提供了更底层的核心元件—— 采用铂金合金作为引脚的超高稳定性NTC温度传感元件。这相当于将最精纯的“金刚石”胚料交到您手中，由您来设计与制造专属的“金刚钻”。

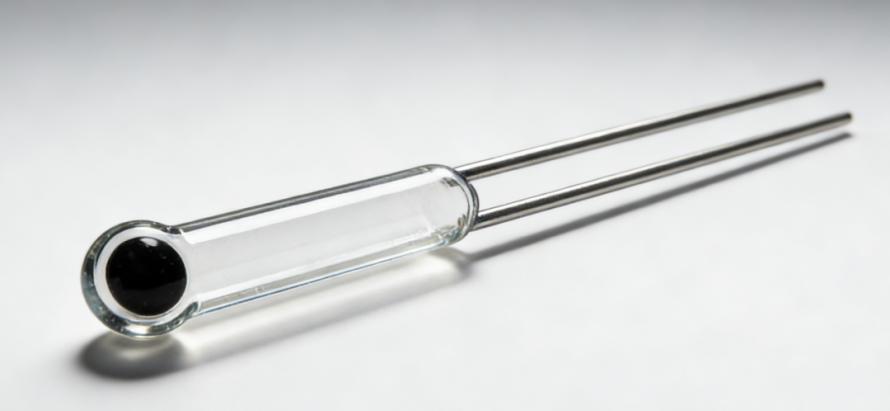

玻璃封装NTC探头，直径1.5mm、1.6mm、2.1mm和2.5mm可选

核心：铂金合金引脚和玻璃封装是此方案的价值核心。相比传统镀层引线和其它封装，它能从根本上杜绝氧化、腐蚀，确保在宽温范围和长时间运行下电阻与热电势的极端稳定性，将长期漂移降至最低。这为您打造拥有极致性能、长寿命和超高可靠性的自定义探头提供了可能。
开发自由度：您可以围绕此核心元件，自主设计最符合工况的探头外形与引线长度，实现从传感器层面开始的深度定制。
便捷获取：同样地，这款顶级的传感元件样品也可以通过我们的淘宝网店铺进行采购，方便研发团队进行材料评估与原型制作。
