在汽车工业中测量空气滤清器的高度
来源：Micro-Epsilon（米铱）
发布时间：2026-01-20
在汽车空气滤清器的生产中，完美工艺对其正常工作是至关重要的。除此之外，空气滤清器的规定高度也是为关键。为防止在装配过程中对空气滤清器周边造成任何损坏，通过与专用设备制造商 Limberger GmbH 和 Signum 图像处理专家合作，将 scanCONTROL 激光轮廓扫描仪集成到滤清器测试机中。

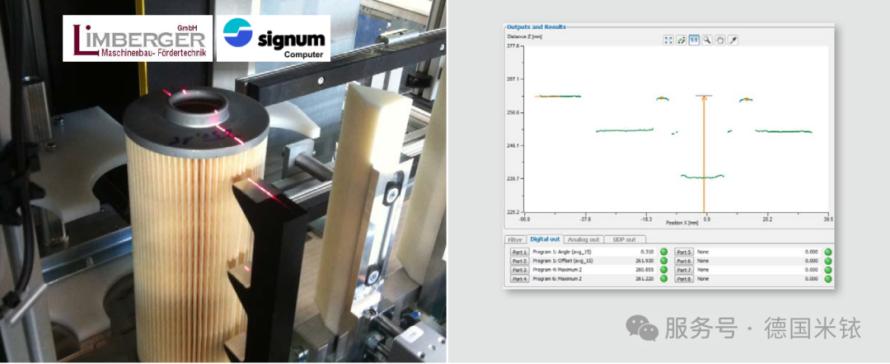

激光轮廓扫描仪被用于检测空气滤清器的高度。当检查程序开始时，空气滤清器被移动至正确的测量点。传送机构确保空气滤清器到达该测量位置。而位于该机构正下方的磁铁确保了滤清器可保持在正确位置，不发生移动或延迟。然后通过 HTL 触发器触发测量，传感器随后通过集成的评估功能输出滤清器上侧两个圆顶（凸起部分）的高度值，以及一个相对于参考高度的偏移量和角度。
数据通过 UDP 协议传输到西门子 PLC。转换后的测量值从控制器传输到 Signum 图像处理评估软件，该软件通过将数据投影到参考线上来确定空气滤清器的高度值。如滤清器的高度不符合规定的公差，则会在下一个阶段将其移除。
优势
可靠地检测滤清器盖的倾斜角度和高度偏移
测量系统的需求
高度测量的重复性达到 ±0.05 mm
系统设计

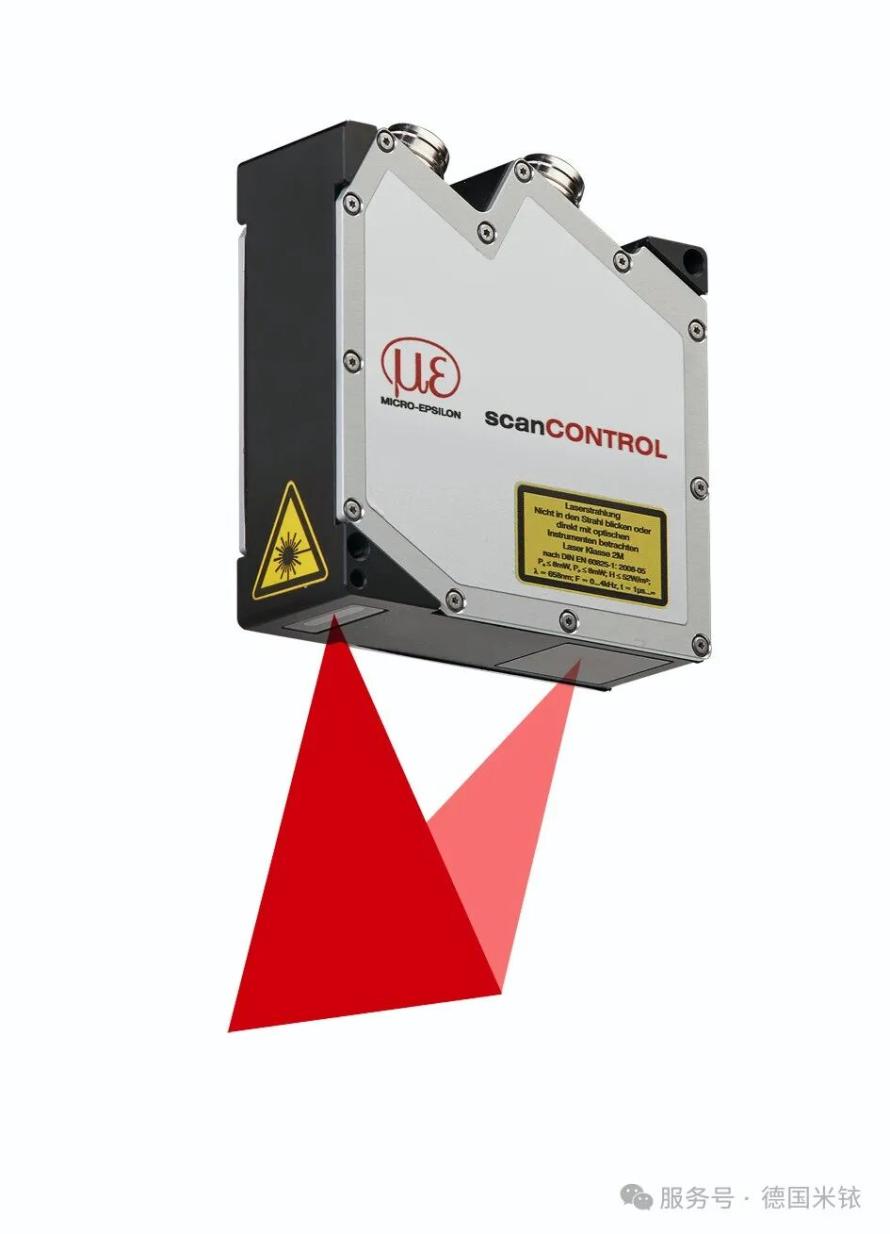

scanCONTROL 2610-100 (智能型)
外部触发测量（HTL）
通过 UDP 协议传输数据
通过可选参数集对不同类型的滤清器进行投影
