混合动力汽车的传动轴毛刺和污垢检测
来源：Micro-Epsilon（米铱）
发布时间：2026-01-20

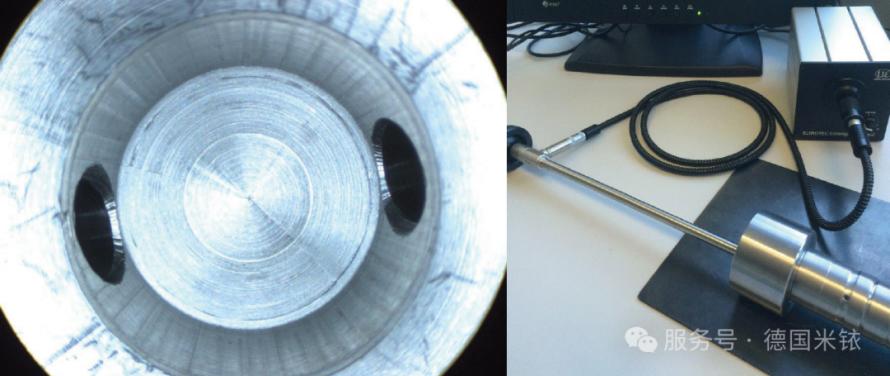

必须精准检测到交叉孔上最微小的污染物和毛刺。此外，还需仔细检查传动轴底面，确保无毛刺。由于该过程涉及全自动分层充气操作，因此需要使用孔径角为100°的内窥镜（即鱼眼或广角镜头视角）来迅速检查传动轴的内表面。使用USB摄像头对三个关键位置进行拍照并记录。员工可通过监视器评估这些图像并进行相应的测量。
优势：100°的孔径角提供了鱼眼视角，可以快速高效地检查整个管道以及底面（一眼望去），确保无毛刺和污垢。在一个工作阶段内，使用内窥镜即可完成这两项检测任务。存储的图片可以在监视器上轻松查看。这种100%的检测与分层充气操作完美结合。
测量系统要求
测量对象: 带突出孔的光泽直管
目视检查: 无毛刺和污垢
存储图像以供质量控制
环境: 生产工厂
环境条件
内窥镜和配件可在-5...+50°C下可靠运行
空气湿度：最高70%
内窥镜探头可短时间浸入以下溶液：水、盐水（5%）、煤油、汽油/天然气（BE/AE）、柴油、酒精（70%）
系统设计
刚性内窥镜 ELTROTEC SKF-D 10,0-436-0°；视场角 100°
ELTROTEC 光纤电缆 EL 1/4 1800 MEP，配备 Lemo 1 适配器
ELTROTEC Endolight FOT LED,
ELTROTEC TV 镜头 f型：32mm, M14x1
ELTROTEC Endo USB 2.0 彩色摄像机 1/3“ CCD
