医用片剂压模的质量控制
来源：Micro-Epsilon（米铱）
发布时间：2026-01-16
根据 ISO 18084:2011 标准，用于片剂生产的压模工具需接受持续的质量监控。由于模具几何形状复杂且表面反射性强，对压模和冲模的进行自动检测一直颇具挑战。

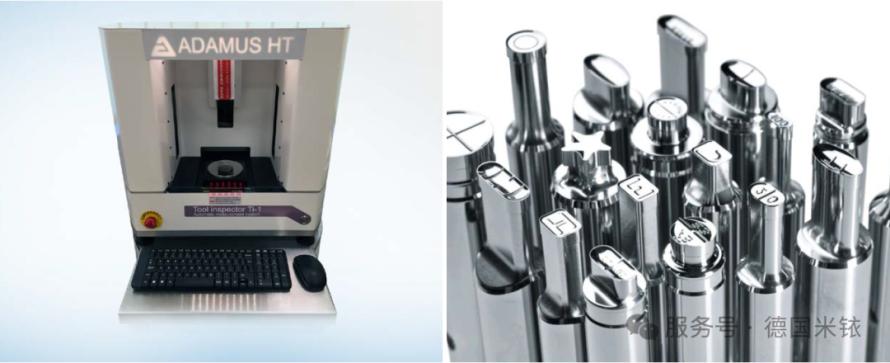

只有结合采用光谱共焦传感器（confocalDT 2451）和光学千分尺（optoCONTROL 2600），并配合精确的五自由度运动装置，才得以成功开发出 “Ti-1” 系统。

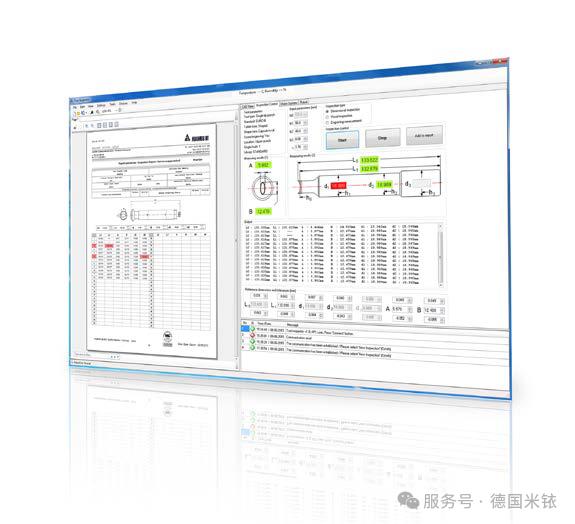

Ti-1 是一套复杂的测量系统，配备 USB 接口和用于工具几何及视觉检测的专用软件。同步测量与运动功能可实现对关键模具参数的自动质量控制，重复精度可达 ±1 μm。该系统可测量压模和冲模的重要尺寸，如直径、总长度、主轴等，并为工具的进一步评估提供测量数据。
测量系统要求
目标物体几何形状复杂且表面反光
全自动、非接触测量
分辨率： < 1 μm
所需线性度：ODC: ± 3μm；confocalDT: ± 1.5 μm
环境条件
系统置于测试实验室中（室温为 20°C）
系统设计
confocalDT 2451 搭配 IFS2405 - 3，通过 RS422 + I/Os 连接
ODC 2600，通过 RS232 + I/Os 连接
优势
完整的传感器技术，一站式解决方案
预设的测量程序（例如直径、多段、边缘测量等）可在测量过程中动态更改，并根据工具进行调整
