淬火炉中的位置监测

来源：Micro-Epsilon（米铱）

发布时间：2026-01-14

激光距离传感器

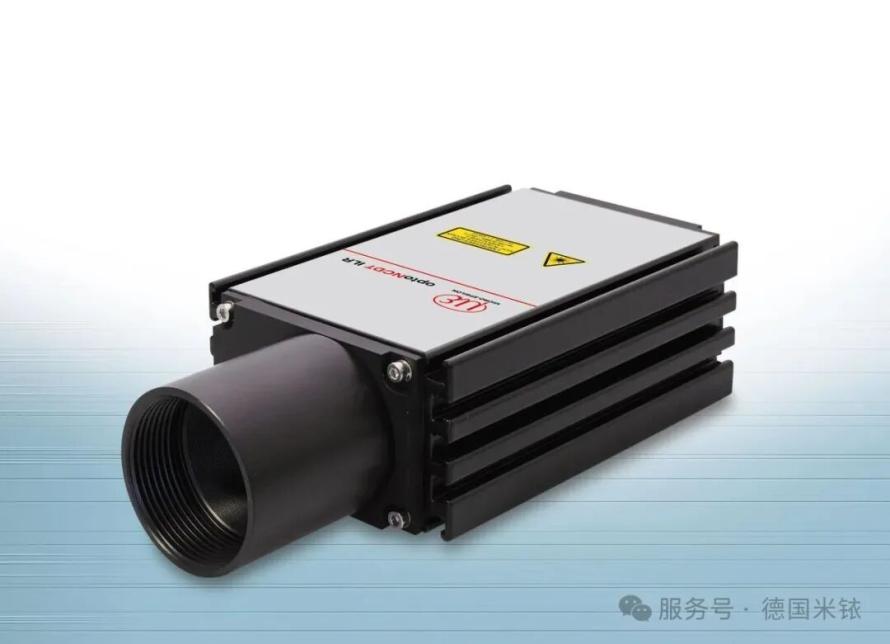

optoNCDT ILR

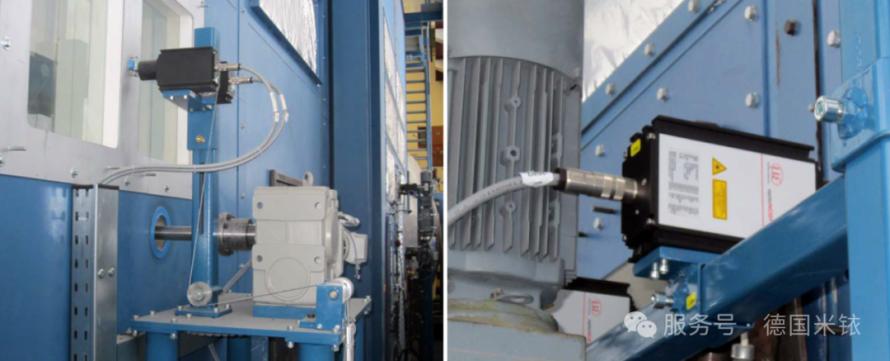

在柏林 Dynamo 工厂生产大型驱动装置部件的过程中，西门子采用德国米铱公司的测量技术。两台 optoNCDT ILR 1182 激光测距传感器负责监测这些部件在每个淬火炉中的准确位置。若目标位置与实际位置出现偏差，便会通过滚轮组对部件位置重新调整。这对于质量把控至关重要，因为整个部件的淬火过程必须均匀一致。


通过使用两台激光传感器进行相对测量，可确定部件在 x 轴和 z 轴上的位置。传感器通过两个窗口对需淬火的部件进行测量，该部件距离传感器约 1.5 米。在此应用中，传感器的测量范围仅为 80 至 100 毫米。然而，ILR118x 系列激光传感器可覆盖高达 150 米的测量范围。





测量系统要求

  • 针对弯曲和旋转金属表面的测量

  • 透过玻璃板进行测量


环境条件

  • 生产环境

  • 淬火炉产生的热辐射较小 (炉腔温度为 150°C 至 180°C)


系统设计

  • 2x optoNCDT ILR 1182

  • 距观察窗约 0.3 米

  • 测量距离约 1.5 米


优势

  • 即使透过防护玻璃，仍可实现可靠的距离测量

  • 高重复精度与高分辨率，实现精准位置控制
