村田与Rohde&Schwarz联合开发用于测量Digital ET省电效果的RF系统

来源：Murata（村田）

发布时间：2025-12-19

株式会社村田制作所与Rohde & Schwarz公司联合开发了RF射频系统，用于测量村田专有的功率控制技术——Digital ET (Digital Envelope Tracking)的效果。通过使用本系统，可以高精度地测量5G和6G等的通信设备中Digital ET的省电效果。

近年来，随着通信设备的高性能化，功耗增加已成为需要解决的问题。降低通信设备功耗的方法之一是一种被称为Envelope Tracking的技术，该技术可根据RF IC输出的RF信号的调制情况调整PA供电电压。

但是，Envelope Tracking存在一个问题，即在传输5G和6G等的宽频带信号时，无法充分降低功耗。村田的Digital ET是一种以数字方式进行Envelope Tracking的技术，即使在传输宽频带信号时也能大幅降低功耗。Digital ET优化增强RF信号的电压并降低功耗的功率控制，村田于2021年通过收购Eta Wireless, Inc. 获得的该技术由以下三个要素组成：

生成Digital ET电压控制信号的ETAC（ETAdvanced Control），它能让RF信号的DPD（Digital pre-distortion）计算及PA（Power Amplifier）有效地工作。
基于控制信号生成Digital ET电压并向PA提供的PMIC（Power Management Integrated Circuit）
控制ETAC和RMIC的系统。

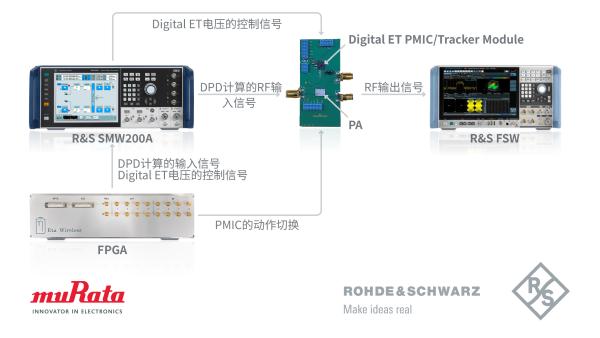

此次，村田与在RF测量领域具有很高的专业水平的Rohde & Schwarz公司联合开发了本系统。本系统由以下五个部分组成：

FPGA（村田）：计算所设定输入信号的DPD以及生成让PA以较高的效率工作的Digital ET电压控制信号，并生成向SMW200A传输输入信号和控制信号的装置。DPD：为了使PA的输出接近理想值而让输入信号发生变化的处理。
SMW200A（Rohde＆Schwarz）：将从FPGA 接收到的输入信号作为RF输入信号传输到PA，同时将从FPGA接收的PMIC控制信号与RF输入信号同步后传输到PMIC的装置。
PMIC（村田）：根据控制信号生成Digital ET电压并将其提供给PA的装置。
PA（村田）：利用PMIC提供的Digital ET电压对SMW200A传输的RF输入信号进行增幅，并将其作为RF输出信号进行传输的装置。
FSW分析仪（Rohde＆Schwarz）：对PA传输的RF输出信号进行解析的装置。

村田制作所与Rohde & Schwarz开发的本系统，能够高精度、简便地测量通信设备的电路中的Digital ET功耗降低量，从而为降低功耗后的通信设备的开发过程提供支持。

Rohde & Schwarz是一家总部位于慕尼黑的非上市企业。公司通过其测试与测量、技术系统以及网络与网络安全部门，致力于实现安全且互联的世界。90多年来，这家全球技术集团一直通过开发前沿技术来挑战技术高峰。该公司的创新性产品和解决方案为工业界、监管机关及政府机关的客户实现技术及数字主权提供支持。

村田的目标是通过Digital ET的普及来降低通信设备的功耗。今后将继续通过提高能源效率为实现可持续发展的社会做贡献。
