刚刚,光子芯片传来巨响!这颗“指甲盖”大小的国产芯,要把百万级仪器干成白菜价?
想象一下,如果有一把尺子,能精准到原子的级别,还能在一秒钟内测量千万次。
这把尺子早就有了,它叫“光频梳”(Optical Frequency Comb)。早在2005年,这项技术就拿下了诺贝尔物理学奖。
听起来很高大上对吧?但它有个致命的弱点:太贵,也太大了!
传统的系统动辄几十万、上百万,体积大得像台冰箱,还得配一堆复杂的电子设备伺候着。这直接导致了它在自动驾驶、精密测量这些千亿级风口上,根本没法大规模商用。
难道好技术注定只能躺在实验室吃灰?
最近,国家知识产权局公开的一份专利,让我们看到了一道耀眼的光。
申请人是咱们熟悉的“国家队”——中国航空工业集团公司北京长城计量测试技术研究所。
他们这次带来的,是一种片上集成光频梳产生结构(专利号 CN 120999397 A)。
简单说:他们把那一台“冰箱”,塞进了一颗“指甲盖”大小的芯片里。
这几年,光子芯片的概念火得一塌糊涂。但真正的难点在于:怎么把不同的材料“捏”到一起?
根据曝光的专利文件,中航工业的工程师们这次玩了一把漂亮的“异质集成”。

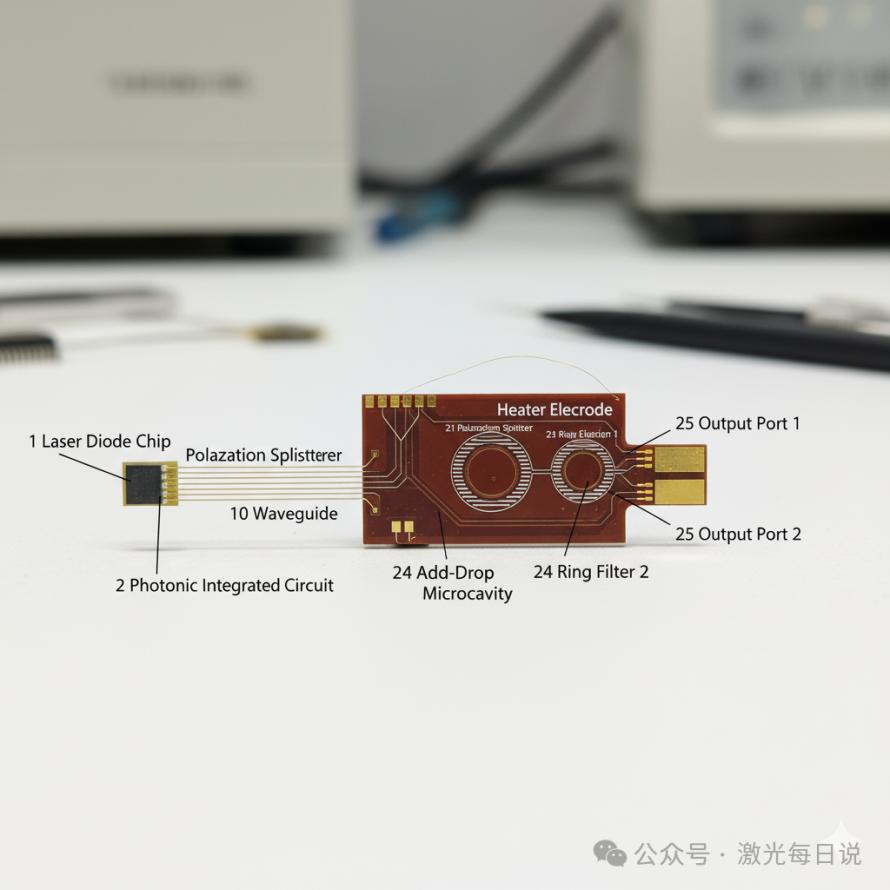

他们没有单纯依赖硅光,而是将半导体激光器芯片和集成光学微腔芯片完美地贴合在了一起。这就好比把“发动机”(激光器)和“变速箱”(微腔)直接焊死在了一个底盘上。
为什么要这么做?
因为以前的系统,光要通过光纤跳来跳去,损耗大、还不稳定,稍微震一下就坏了。现在的这个结构,直接在芯片内部的“高速公路”上跑,不仅体积瞬间缩小了99%,功耗也低得吓人。
专利细节还透露了一个关键:这款芯片的“心脏”波导层材料,可以使用氮化硅甚至是大火的薄膜铌酸锂。
这可是目前光子芯片界的“当红炸子鸡”!配合成熟的半导体工艺,意味着它未来不仅性能强,还能像生产手机芯片一样大规模量产。
懂行的人都知道,微腔光频梳最难的一步叫“启动孤子态”。
这过程就像是在万米高空走钢丝,还要遇上八级大风。以前为了维持稳定,往往需要两台激光器打配合,或者极其昂贵的电子反馈电路。
但在这个新专利里,我看懂了一个极具智慧的设计:“TE/TM双模分束”。
这是一招四两拨千斤的“中国式智慧”。专利显示,工程师设计了一个特殊的Y型偏振分束器,将同一束激光劈成了两路部队:
🔵 TE模(主力部队):
🔴 TM模(辅助部队):
这就像是给赛车手直接配了个坐在副驾的领航员。以前需要两台设备才能干的事,现在一颗芯片、一束光,自己在内部就解决了。
更绝的是,整个系统不需要复杂的电路控制,只需要通过微型加热电极进行简单的温度调节,就能利用热效应让微腔从高温降到低温,精准锁定“孤子态”。
没有堆积如山的仪器,用最简单的结构,解决了最硬核的“自注入锁定”难题。
你可能会问:这东西做这么小,有什么用?
用处大了去了!当你把光频梳做成芯片,成本降下来之后,很多以前“想都不敢想”的场景就全激活了:
🚗 FMCW激光雷达:
现在的电车雷达还在比拼线数,未来的雷达能直接测速,这颗芯片就是核心光源。
📡 6G通信:
作为超高精度的载波源,它可能就是解决未来数据洪流的关键。
📱 便携式光谱仪:
以后或许手机就能检测食品安全、空气质量,全靠这颗芯。
放眼全球,美国的NIST、瑞士的EPFL都在这条赛道上疯狂烧钱。谁先实现低成本量产,谁就能制定下一代精密测量的标准。
最后,我想聊聊这家申请机构——长城计量测试技术研究所。为什么是他们?
因为计量是工业的眼睛。
制造飞机的发动机、精密的光刻机,前提是你得有一把测得准的“尺子”。工业界有一句名言:
“你能测量到什么精度,你就能制造出什么精度的产品。”
当这把精密的“光子尺子”从几十万的进口设备,变成中国自主研发的、可量产的芯片,意味着我们在高端制造的底层地基上,又夯实了一根定海神针。
从这份专利里,我们看到了中国军工科研机构的务实与野心。他们不光是要解决“有没有”的问题,更是在解决“好不好用”、“能不能量产”的问题。
